Vzduchový válec

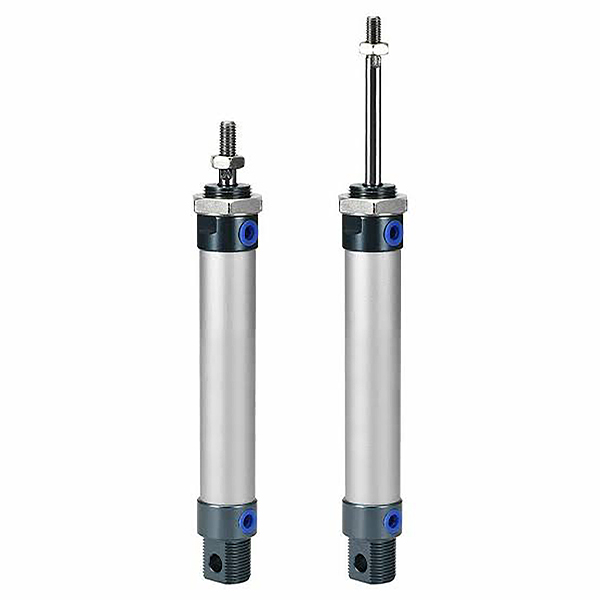

Lehké mini pneumatické válce z hliníkové slitiny SOLH MAL jsou ultraekonomické kompaktní pohony navržené pro nenáročné automatizované aplikace. Tento model je vyroben z tvrdě eloxovaného hliníkového válce a koncovek spárovaných s pístní tyčí z nerezové oceli, je o 15 % lehčí a zhruba o 10 mm kratší v celkové délce ve srovnání s konvenčními válci řady MA a zároveň výrazně snižuje pořizovací náklady. Vyznačuje se vynikající rozměrovou zaměnitelností s válci MA a CM2 pro snadnou výměnu a levné dodatečné vybavení. Přijetí sestavy pro zajištění dvojitého konce závitu zajišťuje stabilní konstrukční výkon během nepřetržitého provozu; aerodynamické kulaté tělo umožňuje snadnou demontáž, kontrolu a údržbu. Úplné portfolio variant pokrývá standardní dvojčinné, pružinové jednočinné typy s vypínacím resetem, synchronní dvoutyčové jednotky a verze MALJ s nastavitelným zdvihem pro splnění různých požadavků na lineární pohyb s lehkým zatížením. Standardní pryžové nárazníky absorbují mírné nárazy a hluk, s volitelnými nastavitelnými vzduchovými polštáři, které jsou k dispozici pro vysokorychlostní časté jízdy na kole. Kompozitní těsnění s nízkým třením se zabudovanými drážkami pro skladování oleje podporuje bezolejový bezúdržbový provoz s životností dosahující 5 milionů cyklů. Volitelný vestavěný magnetický kroužek bezproblémově spolupracuje s magnetickými senzory SMC M9B a Airtac CS1-G pro dosažení zpětné vazby polohy pístu v reálném čase a automatického řízení spojení PLC. S podporou stabilní hromadné výroby a rychlého plnění objednávek jsou tyto cenově výhodné válce široce používány v montáži elektroniky, balicích strojích a lehké průmyslové automatizaci v suchých a nízkoprašných pracovních prostředích.

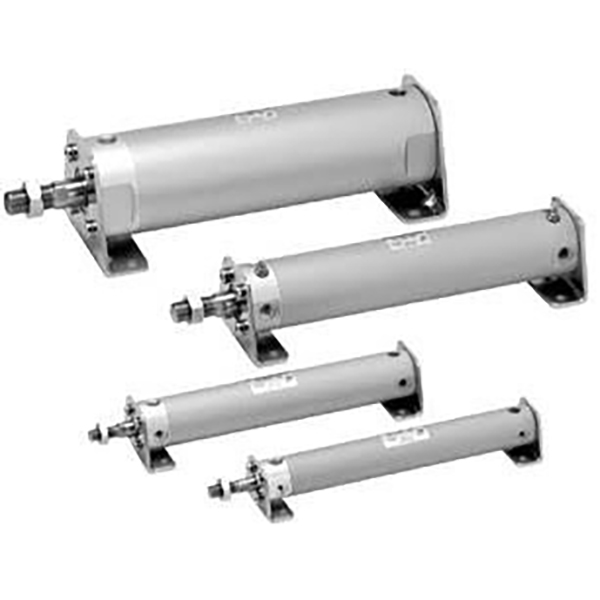

Hliníkový lehký kulatý pneumatický válec SOLH CG1/CDG1 pokrývá velikosti vrtání φ20~100 mm a slouží jako přímá rozměrová náhrada za řadu SMC CA1. Je vyroben z extrudovaného hliníkového válce a koncovek a tvrdě pochromované pístnice, je o 30 % lehčí než běžné standardní válce s vynikajícím odvodem tepla. Struktura uzávěru se závitem umožňuje snadnou demontáž a údržbu. Čtyřsměrné vzduchové porty uspořádané v 90° intervalech nabízejí vysoce flexibilní uspořádání potrubí. Bohaté varianty zahrnují standardní dvojčinný typ CDG1B, CG1S/CG1T s jednočinnou vratnou/prodlužovací pružinou, dvoupístový synchronní válec CG1W ​​a šestihranný neotáčivý pístový válec CG1K. Modely CDG1 jsou vybaveny vestavěným magnetickým kroužkem kompatibilním s magnetickými spínači M9B/A93 pro zpětnou vazbu polohy. Standardní pryžový polštář je vybaven; přípona Vzduchový polštář je volitelný pro snížení kročejového hluku při vysokorychlostním provozu. Kompozitní těsnění s nízkým třením poskytuje nízký startovací tlak, podporuje bezolejový provoz s životností přes 8 milionů cyklů. K dispozici je několik způsobů montáže: základní typ, patka, příruba, vidlice a čepová montáž. Perfektní pro vysokofrekvenční vratné aplikace s dlouhým zdvihem, lehkým a středním zatížením na dopravníkových linkách, balicích strojích a elektronických automatizačních zařízeních. Při výběru by měla být vyhrazena minimálně 50% bezpečnostní rezerva tahu.

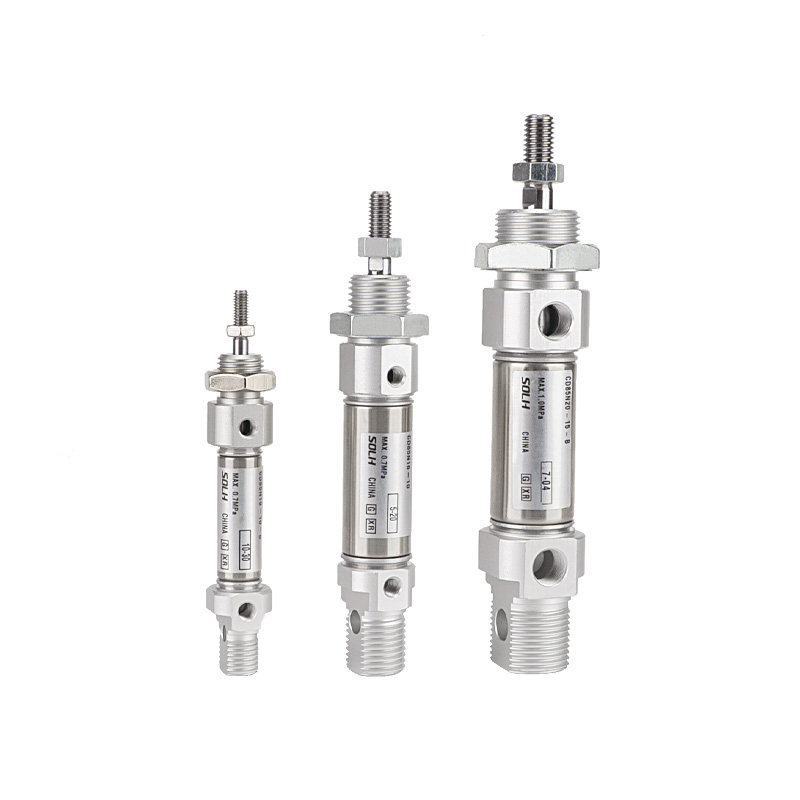

Mini válec SOLH C85/CD85 z nerezové oceli vyhovuje mezinárodní normě ISO 6432 a lze jej přímo zaměnit za ekvivalentní modely SMC. Velikosti vrtání: φ8/10/12/16/20/25 mm. Hlaveň a pístní tyč jsou vyrobeny z nerezové oceli 304 s vynikající odolností proti korozi a korozi, použitelné ve vlhkém, mírně kyselém a alkalickém prostředí, stejně jako čisté výrobní linky pro potravinářský, farmaceutický a elektronický průmysl. Válec se vyznačuje štíhlým a lehkým designem, který využívá zvlněnou konstrukci koncového uzávěru bez spojovací tyče. Kompletní varianty zahrnují standardní dvojčinný, jednočinný vratný/vytahovací pružinový, synchronní typ s dvojitou tyčí a čtvercový neotáčivý tyčový válec C85K. Verze CD85 jsou vybaveny vestavěným magnetickým kroužkem pro detekci polohy pomocí magnetických spínačů. Standardní pryžový polštář je dodáván; přípona C vzduchový polštář je volitelný pro modely φ10~25, aby absorboval nárazy při vysokorychlostním provozu. Minimální startovací tlak dosahuje 0,05 MPa, podporuje dlouhodobý bezolejový provoz s rychlostí pístu od 50 do 1500 mm/s, ideální pro vysokofrekvenční vratný pohyb s krátkým zdvihem. K dispozici jsou celé sady možností montáže podle normy ISO: integrovaná vidlice, příruba, držák na patku, držák na čep a další. Ve srovnání s válci MI a MA vlastní C85 celosvětově uznávané rozměry ISO, což přináší vynikající pohodlí pro výměnu zařízení na zámořských trzích. Při výběru se doporučuje minimálně 50% bezpečnostní rezerva tahu.

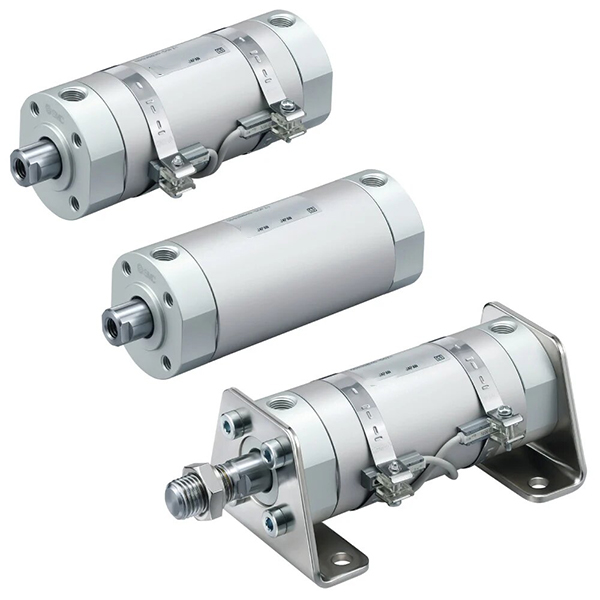

Ultrakrátké lehké pneumatické válce SOLH CG3 slouží jako modernizovaná náhrada tradičních kruhových pohonů řady CG1. Tato řada je vyrobena z vysoce pevné hliníkové slitiny hlavně a koncovek spárovaných s tvrdě pochromovanými pístnicemi a snižuje celkovou hmotnost o 24 % a zkracuje celkovou délku až na 51 mm pro pozoruhodnou optimalizaci prostoru. Je k dispozici ve velikostech vrtání od φ20 mm do φ100 mm a podporuje čtyřsměrné uspořádání vzduchových otvorů, které umožňuje flexibilní uspořádání potrubí uvnitř kompaktních strojů. Více konstrukčních variant pokrývá verze s dvojčinným, pružinovým jednočinným, dvoutyčovým a šestihranným antirotačním pístnicí pro uspokojení různorodých požadavků na lineární pohon. Standardní pryžový polštář zmírňuje mírný náraz na konci, zatímco volitelný vzduchový nárazník vyhovuje vysokorychlostnímu provozu až do 1000 mm/s. Kompozitní těsnění s nízkým třením zajišťuje bezolejový provoz s životností přesahující 8 milionů pracovních cyklů; Magnetické integrované modely CDG3 podporují instalaci magnetického spínače pro zpětnou vazbu polohy PLC a automatické řízení spojení. Udržujeme stabilní hromadnou výrobu a dostatečné zásoby na místě, široce používané v balicích zařízeních, elektronických montážních linkách a obecné lehké průmyslové vysokofrekvenční automatizaci s vynikající nákladovou efektivitou.

Ultrakompaktní válec SOLH CDUJB s volnou montáží je vyvinut pro zařízení s omezeným instalačním prostorem. Ve srovnání s běžnou řadou CU je její délka zkrácena o 64 % a objem je zkrácen o 70 %. Čtvercové kompaktní tělo podporuje přímou montáž na více povrchů bez dalších držáků. Produktová řada zahrnuje nemagnetický CUJB, magnetem vybavený CDUJB a bezměděný čistý prostor CDUJS. Rozsah velikostí vrtání φ4~20mm, k dispozici v dvoučinných a jednočinných typech s vratnou pružinou s volitelným pryžovým polštářem. Magnetizované modely odpovídají miniaturním magnetickým spínačům pro přesný pohyb s krátkým zdvihem a podporují bezolejový provoz. Široce se používá v elektronice 3C, polohování polovodičových destiček a automatizaci lékařského čištění. Magnetické stínící desky jsou volitelné pro hustě uspořádané válce.

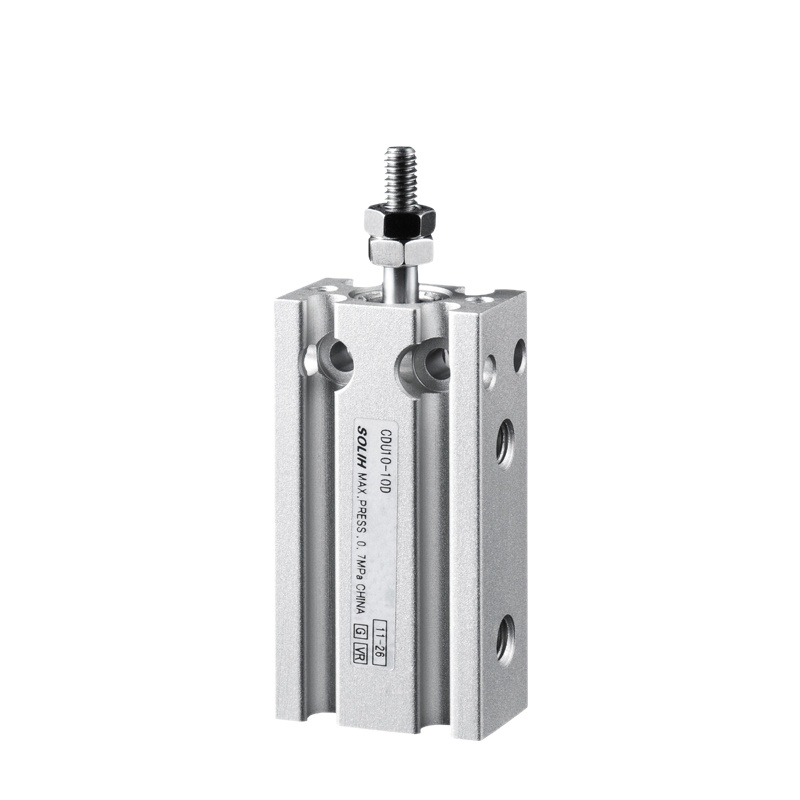

Obdélníkový válec SOLH CU/CDU s volnou montáží se vyznačuje ultratenkou blokovou strukturou s montážními otvory pro více povrchů, což umožňuje přímou instalaci z více úhlů bez držáků, což šetří místo na zařízení. Kompletní varianty zahrnují modely nemagnetické CU, CDU vybavené magnetem, neotočnou tyč CDUK a modely CDUW s dvojitým vedením. Velikosti otvorů φ6~32mm, dostupné v jednočinných/dvojčinných typech s pevnými pryžovými tlumiči na obou koncích pro nepřetržitý provoz bez oleje. Řada CDU je kompatibilní s magnetickými spínači CMSH a DMSH pro detekci polohy a toleruje částečné boční zatížení. Široce se používá v 3C a polovodičových přípravcích, automatizačních zarážkách, polohování lehkého upínání a malých lisovacích mechanismech pro kompaktní automatizovaná zařízení.

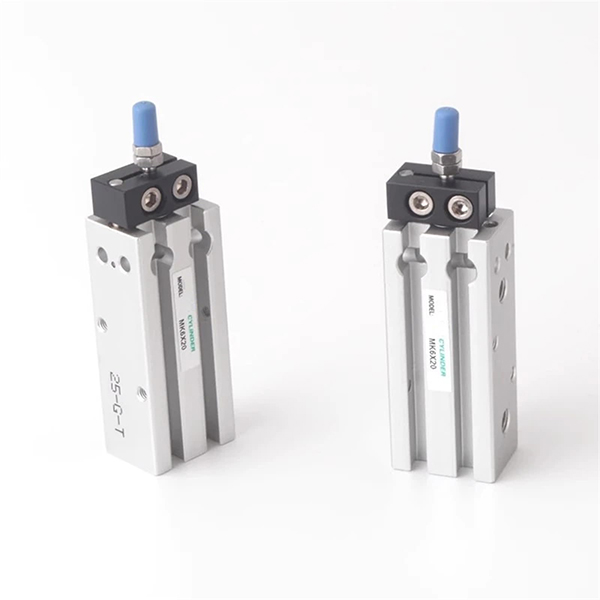

Kompaktní válec SOLH MK se šesti povrchovou montáží je vylepšen z válce MD s vestavěným mechanismem proti otáčení. Přesnost proti zkroucení pístnice dosahuje ≤±0,5°, přímo zaměnitelná s řadami Airtac MD a SMC CQS. Čtvercové tenké tělo umožňuje instalaci bez držáku na šesti stranách a usnadňuje kompaktní paralelní uspořádání více válců. Varianty zahrnují modely dvojčinné MK, jednočinné MSK/MTK, MKD s dvojitou tyčí a MKJ modely s nastavitelným zdvihem. Volitelný vestavěný magnetický kroužek s pryžovými koncovými nárazníky a bezolejovou schopností. Velikosti otvorů φ6~32mm, široce používané v 3C přesných nástrojích a polohování upínání s krátkým zdvihem pro automatizaci vyžadující pevný úhel obrobku ve stísněném prostoru.

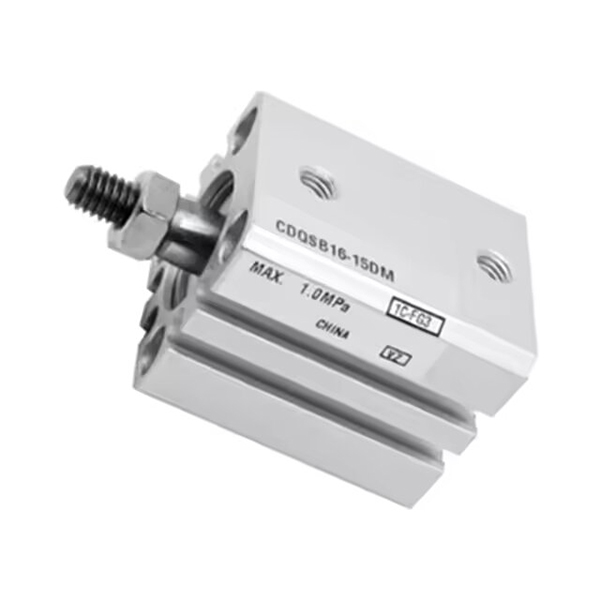

Kompaktní tenký válec SOLH CQS je rozměrově zaměnitelný s řadou SMC CQS a je vylepšen z řady CQ2. Čtvercové ultratenké tělo má kratší celkovou délku pro vysoce přesné úkoly s krátkým zdvihem ve stísněném prostoru. Varianty zahrnují standardní jednoduchý prut, dvojitý prut CQSW, neotočný prut CQSK a model XB24 s dlouhou životností. CDQS s vestavěným magnetem podporuje vícestrannou montáž magnetických spínačů. Vybaveno těsněním pro uložení oleje s nízkým třením pro provoz bez oleje a životnost až 5 milionů cyklů, spárované s pevnými pryžovými tlumiči na obou koncích. Velikosti otvorů φ12~25mm, široce používané pro tlačení, upínání a polohování na přesných upínacích prvcích polovodičových a 3C elektronických zařízení pro dodatečné vybavení a výměnu.

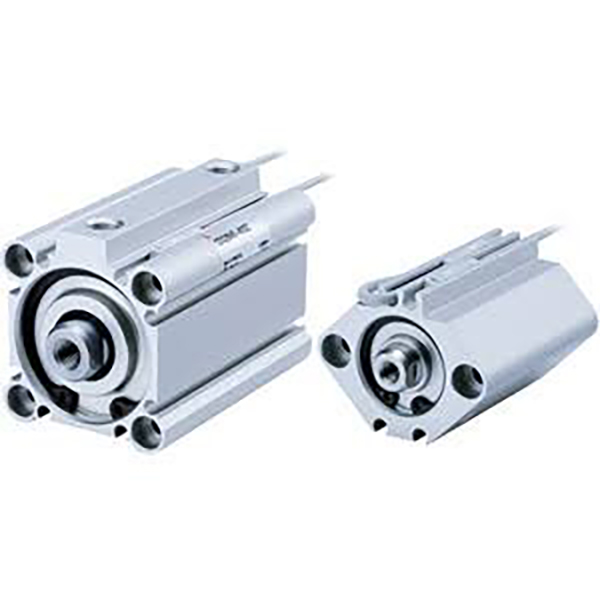

Čtvercový kompaktní tenký válec SOLH CQ2 je plně zaměnitelný s řadou SMC CQ2. Jeho ultrakrátké čtvercové tělo zkracuje délku o 50 % ve srovnání s konvenčními válci spojovací tyče a šetří tak instalační prostor. Pokrývá kompletní rozsah vrtání φ4~200 mm s mnoha variantami: jednoduchá tyč, dvojitá tyč CQ2W, neotočná pístnice CQ2K, volitelný vzduchový polštář a verze s ultrakrátkým zdvihem. Modely CDQ2 s vestavěným magnetem podporují montáž vícestranného magnetického spínače bez vyčnívajících senzorů. Standardní pryžové nárazníky jsou vybaveny a vzduchový polštář je volitelný pro vysokorychlostní provoz. Použití těsnění s nízkým třením s rezervou oleje pro bezolejový provoz se životností až 5 milionů cyklů, široce používané pro upínání, tlačení a polohování v elektronice, automobilovém průmyslu a automatizaci balení.
