Značka: SOLH by Richge Technology

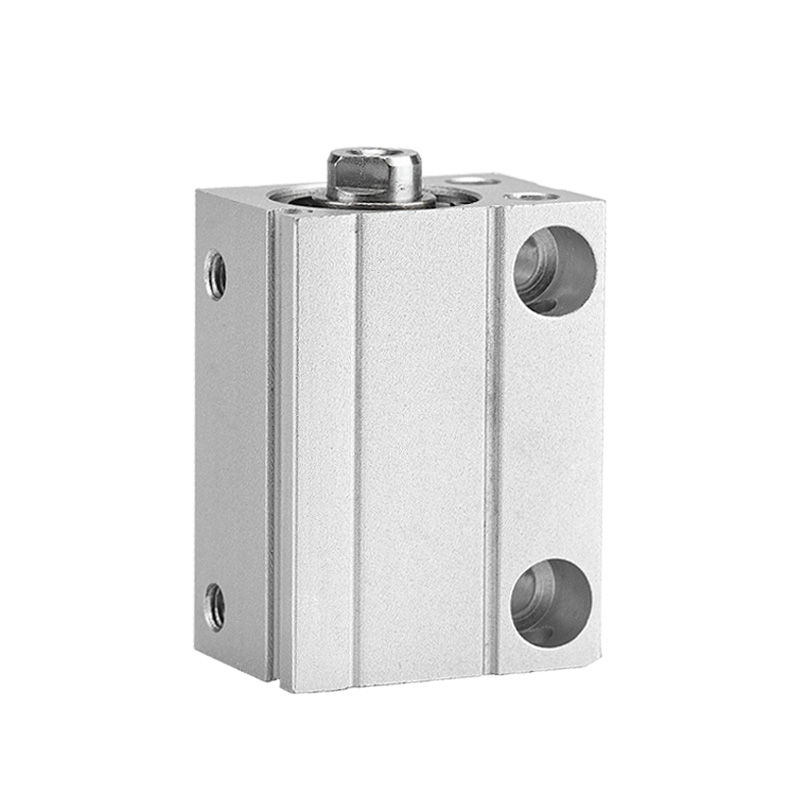

Ultramini válec s volnou montáží řady SOLH CDUJB je určen pro zařízení s omezeným instalačním prostorem. Ve srovnání se standardní řadou CU se celková délka zkrátila o 64 % a objem se snížil o 70 %. Čtvercové kompaktní tělo umožňuje vícepovrchovou přímou montáž bez držáků. CDUJB vybavena vestavěným magnetem pro detekci polohy. Široce se používá v elektronice 3C, lékařských nástrojích a přesné automatizaci polovodičů.
|
Model |
Vlastnosti |
Aplikace |
| ČUJB |
Bez magnetického kroužku, bez montáže snímače |
Nízkonákladová mikrolehká zátěž bez zpětné vazby polohy |
| CDUJB |
Vestavěný magnet, kompatibilní s přepínači CMSH/DMSH, D-M9BV |
Automatizace vyžadující signál polohy zdvihu |
| CDUJS |
Čistá verze, materiál bez mědi |
Lékařské zařízení, polovodičové čisté prostory |
-- Super kompaktní čtvercové tělo, vhodné pro husté uspořádání a vestavěný přípravek;
-- Vícestranné montážní otvory na spodní, boční a koncové ploše, instalujte z libovolné orientace;
-- Vestavěný magnet (CDUJB), dva sloty pro senzory pro detekci polohy vysunutí/zatažení;
-- MU-S025 magnetická stínící deska volitelná, aby se zabránilo vzájemnému rušení u těsně uspořádaných válců;
- Volitelný pryžový koncový polštář pro snížení nárazu u malých obrobků;
-- Design CDUJS bez obsahu mědi zabraňuje vysrážení kovu pro čisté prostředí.
1. Příklad: CDUJB8×15D-M
-- CDUJB: Kód řady (C = vestavěný magnet; CUJB = nemagnet)
-- 8: Velikost otvoru (mm):4,6,8,10,12,16,20
-- 15: Délka tahu (mm)
-- D: Dvojčinné; S: Jednočinná vratná pružina
-- M: Vnější závitová tyč; Bez značky = vnitřní závit; φ4/φ6 bez tyčového závitu
|
Parametr |
Specifikace |
| Velikost otvoru |
4,6,8,10,12,16,20 mm |
| Standardní zdvih |
4/6/8/10:4~30mm; 12/16:5~30mm;20:5~50mm |
| Herecký typ |
Dvojčinné (hlavní), jednočinné vratné pružiny |
| Provozní tlak |
Dvojčinné:0,15~0,7MPa (φ4/φ6);0,1~0,7MPa (≥φ8) ; Jednočinné: 0,35~0,7MPa (φ4) |
| Důkazný tlak |
1,0 MPa |
| Teplotní rozsah |
Nemagnetické: -10~70℃; Verze s magnetem: -10~60℃ |
| Rychlost pístu |
50~500 mm/s |
| Polštář |
Volitelný žádný polštář/gumový nárazník |
| Port závit |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Mazání |
Bezolejový provoz |
| Tolerance mrtvice |
±0,5 mm |
|
Vrtání (mm) |
Plocha (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Typické aplikace
-- 3C elektronický mikropřípravek, přeprava čipu, vložení konektoru;
-- Zpracování vzorků lékařského vybavení, mikro tlačný mechanismus;
- Polohování polovodičových plátků, miniaturní akční člen v čisté místnosti;
-- Automatizační doraz, upínání s krátkým zdvihem a polohování.
⚠️ Připomenutí výběru
-- Nevhodné pro velké boční vyosené zatížení; přidejte vodítko, pokud existuje boční síla.
-- Při instalaci více válců vedle sebe je vyžadována magnetická stínící deska.
Ultra kompaktní volně montovatelný pneumatický válec SOLH CDUJB umožňuje vícesměrnou bezkonzolovou instalaci, ideální mikro lineární pohon pro přesnou automatizaci s omezeným prostorem v 3C, lékařském a polovodičovém průmyslu.
