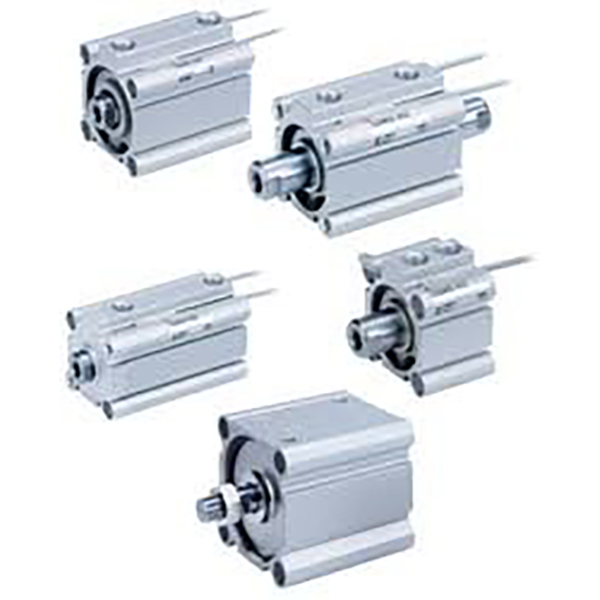

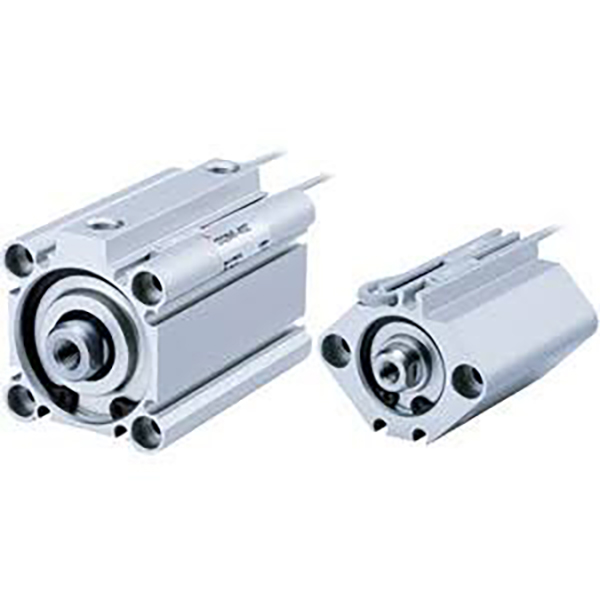

Kompaktní tenký pneumatický válec řady CQ2

Značka: SOLH by Richge Technology

Přehled produktu

     Čtvercový kompaktní tenký válec řady SOLH CQ2, plně zaměnitelný s originálním standardem CQ2. Ultra krátké tělo, délka snížená o 50 % oproti standardnímu válci spojovací tyče. Kompletní rozsah vrtání φ4~200mm, široce používaný pro upínání, tlačení a polohování v balení, automobilovém průmyslu, elektronice a obecné automatizaci.

Struktura a hlavní vlastnosti

     -- Čtvercové ultratenké hliníkové tělo, tvrdý eloxovaný povrch, vysoká tuhost;

     - Pochromovaná pístnice, lehká a odolná;

     -- Více variant: jednoduchá tyč, dvojitá tyč, neotočná tyč, vzduchový polštář, verze s ultrakrátkým zdvihem;

     -- CDQ2 vestavěný magnet pro detekci polohy; vícestranné drážky snímače, spínače nevyčnívají;

     -- Standardní pryžový nárazník, volitelný vzduchový polštář pro vysokorychlostní provoz;

     -- Těsnění s nízkým třením s nádrží na olej, bezolejový provoz, životnost ≥5 milionů cyklů.

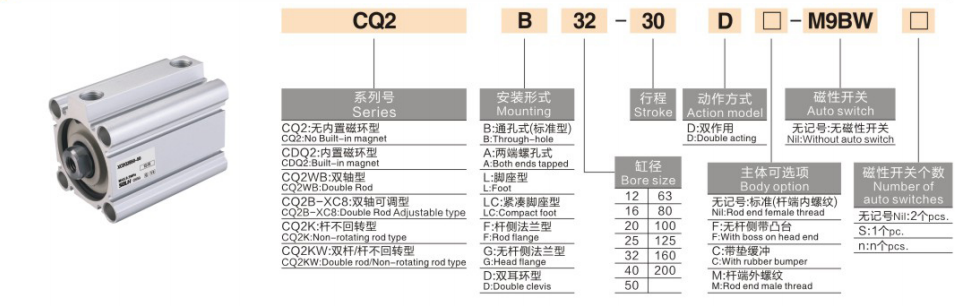

Pravidlo kódování modelu

   1. Příklad: CDQ2B25-50Z-M9B

     -- C: Vestavěný magnet (CDQ2); ne C = nemagnetické CQ2

     -- DQ2: Název série

     -- B=jednoduchá tyč; W = dvojitá tyč; K = nerotující tyč; KW=dvojitá antirotační tyč

     -- 25: Velikost otvoru 4~200 mm

     -- 50: Délka tahu

     -- Z: Nová lehká standardní konstrukce

     -- -C: Možnost vzduchového polštáře

     -- M9B: Magnetický spínač

Technické specifikace

Teoretická tahová a tažná síla @0,5 MPa (jedna tyč)

Shrnutí jedné věty

     Univerzální kompaktní tenký pneumatický válec SOLH CQ2 pokrývá plné vrtání φ4~200mm, bohaté konstrukční varianty s volitelným vzduchovým polštářem a antirotační tyčí, nejpoužívanější aktuátor s krátkým zdvihem pro prostorově úsporná automatizační zařízení.
