Značka: SOLH by Richge Technology

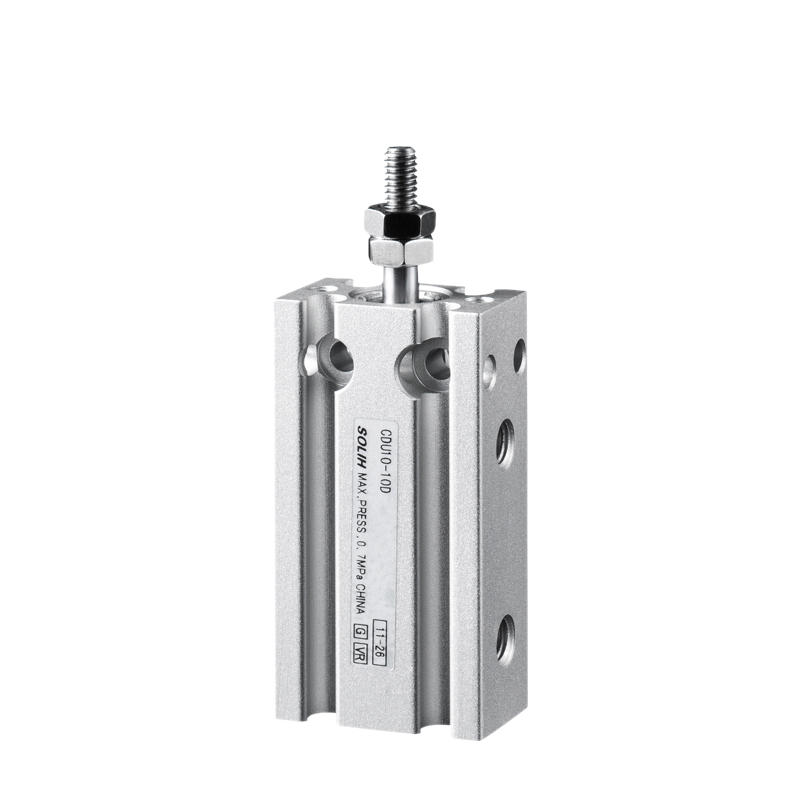

SOLH série CU/CDU obdélníkový válec s volnou montáží. Víceplošné montážní otvory umožňují přímou instalaci v libovolné orientaci bez držáků. Ultratenký kompaktní design široce používaný pro lehké tlačení, upínání a polohování v automatizačních zařízeních s omezeným instalačním prostorem.
|
Model |
Funkce |
Aplikace |
| CU |
Bez magnetického kroužku nelze osadit magnetické spínače |
Nákladově citlivé projekty bez zpětné vazby na pozici |
| CDU |
Vestavěný magnet, podpora magnetických senzorů CMSH/DMSH |
Potřeba detekce polohy vysunutí/zatažení |
| CUK/CDUK |
Nerotující pístnice |
Úhel obrobku musí být pevný, zabraňte otáčení hřídele |
| CUW/CDUW |
Dvojitá pístnice, integrované vedení, ochrana proti kroucení |
Aplikace s bočním zatížením a ofsetovou silou |
-- Vícesměrná montáž: Instalujte zespodu, ze strany nebo z čelní strany, ušetříte montážní držák;
-- Tenké obdélníkové tělo, o 40 % tenčí než standardní válec spojovací tyče;
-- Více struktur: standardní jednoduchá tyč, tyč proti otáčení, tyč s dvojitým vedením;
-- Verze s vestavěným magnetem (CDU) s nastavitelnými sloty pro senzory;
-- Samomazné ložisko, nepřetržitý provoz bez oleje;
-- Pevné pryžové tlumicí podložky pro snížení nárazu a hluku.

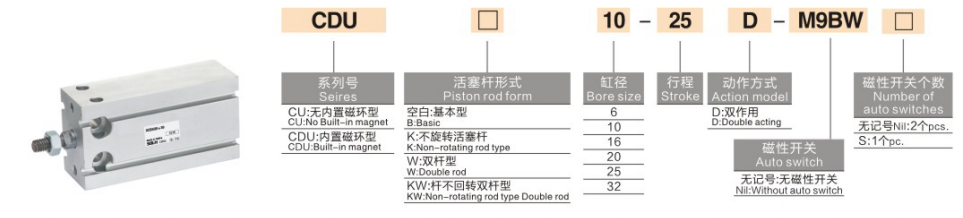

1. Příklad：CDU16×30S
-- CDU: Název série, C=vestavěný magnet; K = nerotující tyč; W = dvojitá tyč
-- 16: Velikost otvoru (mm):6,10,16,20,25,32
-- 30: Délka zdvihu (mm)
-- S: Standardní specifikace
|
Parametr |
Specifikace |
| Velikost otvoru |
6,10,16,20,25,32 mm |
| Standardní zdvih |
5~60 mm |
| Herecký typ |
Dvojité působení (výchozí); jednočinná vratná/výsuvná pružina |
| Provozní tlak |
Dvojčinné: 0,05~0,7MPa; Jednočinné: 0,15~0,7MPa |
| Důkazný tlak |
1,05 MPa |
| Teplota |
-10~60℃ (žádný led ve vzduchu) |
| Rychlost pístu |
50~500 mm/s |
| Polštář |
Pevný pryžový nárazník na obou koncích |
| Port závit |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Mazání |
Bezolejový provoz |
|
Vrtání (mm) |
Oblast tahu/tahu |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19.8 / 17.8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & polovodičový mikro přípravek, zátka, lisovací tvarovka;
-- Obecná automatizace upínání, polohování a přepínání materiálů;
-- Montáž domácích spotřebičů a hardwaru; zařízení na třídění lehkých obalů.
Obdélníkový pneumatický válec SOLH CU/CDU s volnou montáží podporuje víceúhlovou bezkonzolovou instalaci s neotočnými a dvojitě vedenými tyčemi, široce používanými pro polohování a upínání lehkoběžných automatů s krátkým zdvihem.
