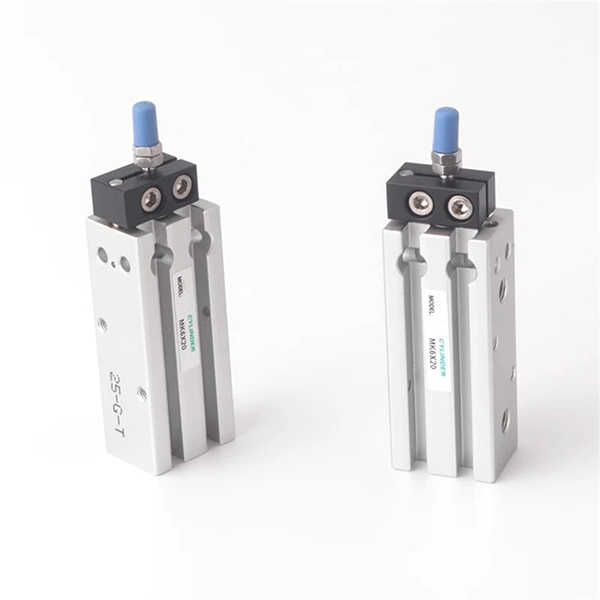

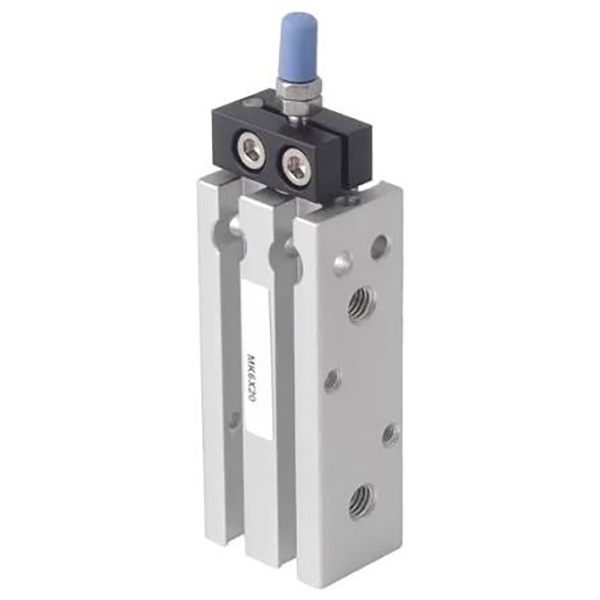

Vícemontážní válec řady MK

Kompaktní vícemontážní antirotační válec řady MK

Značka: SOLH by Richge Technology

Přehled produktu

     Tenký vícemontážní válec řady SOLH MK je vylepšenou verzí MD válce s vestavěným antirotačním mechanismem. Čtvercové tělo podporuje montáž na šest povrchů bez dalších držáků. Konstrukce proti kroucení omezuje rotaci pístnice, umožňuje paralelní instalaci více válců, ideální pro přesnou automatizaci s omezeným prostorem s požadavky na úhlové polohování. Přímá záměna s Airtac MD a SMC sérií CQS.

Struktura a vlastnosti

     -- Čtvercové tenké hliníkové tělo, integrovaný vodicí otvor proti otáčení;

     -- Tvrdá eloxovaná hlaveň, pochromovaná pístnice, odolná a lehká;

     -- Plné varianty: MK (dvojčinné), MSK (vysunutí pružiny), MTK (zatažení pružiny), MKD (dvojitá tyč), MKJ (nastavitelný zdvih dvojité tyče); přípona -S pro vestavěný magnet;

     -- Přesnost proti otáčení ≤ ± 0,5 °, vyhněte se úhlové odchylce obrobku;

     -- Montáž na přední, zadní, levou, pravou, horní, spodní stranu; podpora paralelní montáže vedle sebe;

     -- Drážky obvodového senzoru pro flexibilní instalaci magnetického spínače.

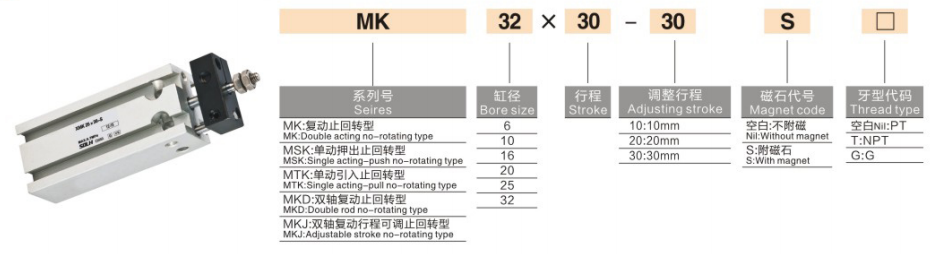

Pravidlo kódování modelu

   1. Příklad: MK20-50-S

     -- MK: Kód řady; K = anti-rotace; D = dvojitá tyč; J=nastavitelný zdvih

     -- 20: Velikost otvoru:6/10/16/20/25/32 mm

     -- 50: Délka zdvihu 5~100mm

     -- -S: Vestavěný magnetický kroužek

Technické specifikace

Teoretický tah a tah @ 0,5 MPa (Single Rod, N)

Průvodce výběrem

     -- Zvolte vrtání s minimálně 50% bezpečnostní rezervou pro pracovní zatížení;

     -- Přidejte 5 ~ 10 mm přídavek k praktickému cestovnímu zdvihu; maximální standardní zdvih: 100 mm;

     -- Vyberte model -S, pokud je vyžadována detekce polohy; vyberte dvojitou tyč MKD pro stav bočního zatížení.

Shrnutí jedné věty

     Kompaktní válec SOLH MK se šesti povrchovou montáží vybavený vestavěným mechanismem proti otáčení, vhodný pro přesné polohování a kompaktní uspořádání víceválců v automatizačních zařízeních s omezeným prostorem.
