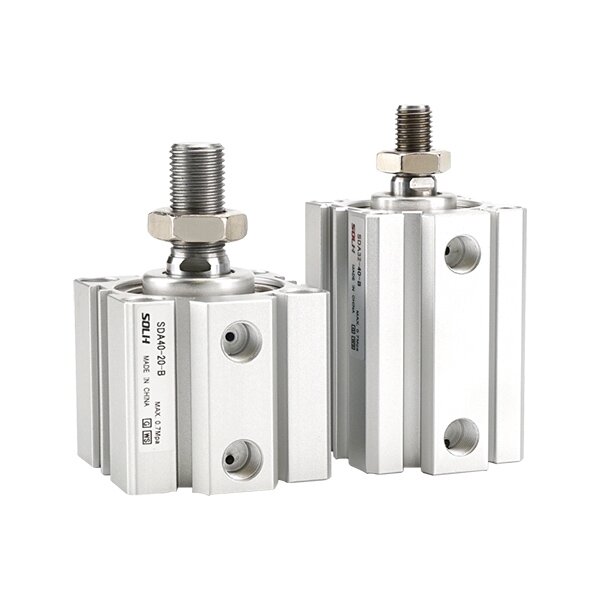

Ultratenký kompaktní pneumatický válec řady SDA

Značka: SOLH by Richge Technology

Přehled produktu

     Čtyřhranný ultratenký kompaktní válec řady SOLH SDA, klasický ekonomický kompaktní pohon. Délka těla pouze 1/2~1/3 standardního válce spojovací tyče. Montážní rozměr je zaměnitelný s řadami Airtac ACQ a SMC CQ2. Vhodné pro tlačení, upínání a polohování s krátkým zdvihem v omezeném instalačním prostoru, široce používané v automatizaci 3C, balicích strojích a upínacích zařízeních.

Struktura a hlavní vlastnosti

     -- Ultra tenké čtvercové hliníkové tělo, podpora vestavěné instalace pro úsporu místa;

     -- Tvrdá eloxovaná hlaveň, pochromovaná pístnice, odolná proti opotřebení a antikorozní;

     -- Plné varianty: dvojčinný, jednopružinový návrat, dvojitá tyč, nastavitelný zdvih, verze vybavená magnetem;

     - Vestavěné pryžové nárazníky na obou koncích pro tlumení nárazů a snížení hluku;

     -- Obousměrné těsnění s nízkým třením se zásobníkem tuku, dlouhá životnost bez oleje;

     -- Okolní drážky senzoru pro flexibilní instalaci automatického automatického spínače.

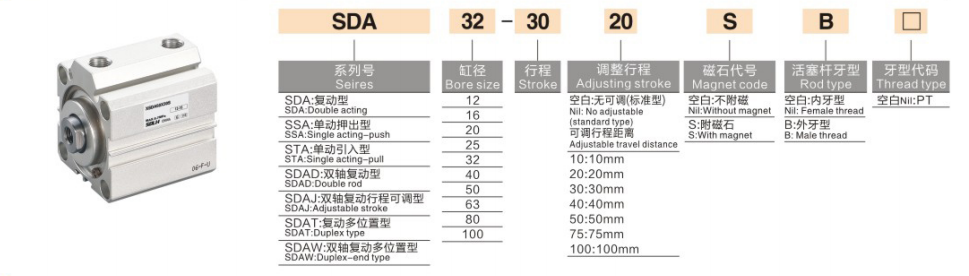

Pravidlo kódování modelu

   1. Příklad: SDA20-50-S-B

     -- SDA: Název série; SSA=prodloužení pružiny; STA=zatažení pružiny; SDAD=dvojitý prut; SDAJ=nastavitelný zdvih

     -- 20: Velikost otvoru:12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Délka zdvihu 5~200mm

     -- -S: Vestavěný magnetický kroužek

     -- -B: Pístní tyč s vnějším závitem; prázdný = vnitřní závit

Technické specifikace

Teoretická tahová a tažná síla @0,5 MPa (jedna tyč)

Shrnutí jedné věty

     Ekonomický ultratenký kompaktní pneumatický válec SOLH SDA s mnoha variantami, zaměnitelný s ACQ & CQ2, ideální levný pohon s krátkým zdvihem pro prostorově úsporné automatické upínání a tlačení.
