Ultra-vysoko přesný kompaktní pneumatický posuvný stůl řady MXP

Ultra-vysoko přesný kompaktní pneumatický posuvný stůl řady MXP

Značka: SOLH by Richge Technology

Přehled produktu

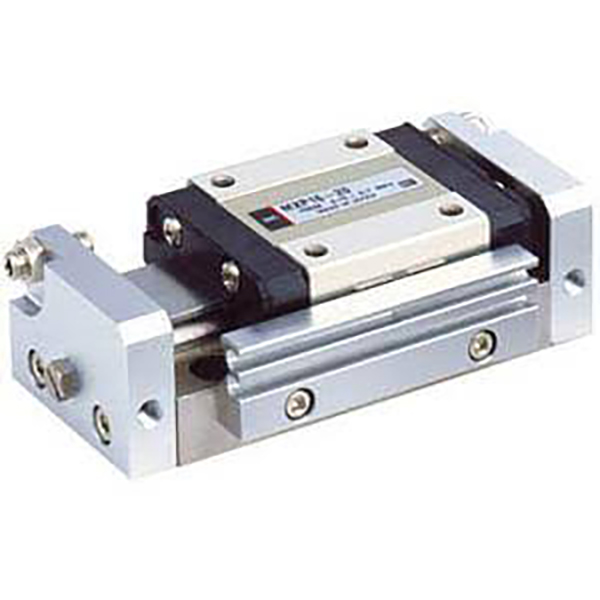

     Řada SOLH MXP je špičkový ultra vysoce přesný kompaktní pneumatický posuvný stůl navržený pro přísné scénáře mikropolohování. Díky vestavěné struktuře vodicích kolejnic válce a integrovanému tělu z nerezové oceli poskytuje rovnoběžnost na úrovni mikronů, ultra nízkou rotační chybu a výjimečnou tuhost. Podporuje dvousměrné potrubí a vysokofrekvenční stabilní cyklování a dokonale se hodí pro přesnou montáž 3C, optickou detekci a vysoce přesné polohování mikrosoučástek a slouží jako prémiový model pro sofistikované aplikace miniaturního lineárního řízení.

Základní struktura a konstrukční prvky

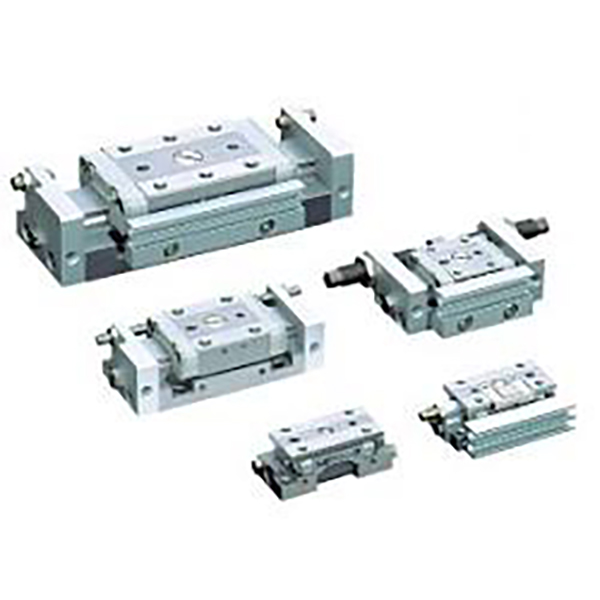

     --  Režim jízdy: Dvojčinný obousměrný provoz, velikosti vrtání φ6/8/10/12/16 mm, pokrývající rozsah lehkého zatížení 10~120N.

     -- Integrovaná prémiová struktura: Obsahuje vestavěnou válcovou lineární vodicí kolejnici a jednodílné tělo z martenzitické nerezové oceli. Nosný mechanismus je zcela izolován od těsnícího pohybu pístnice, dosahuje extrémní tuhosti a minimálního tření.

     -- Vysoce přesná třída: Rovnoběžnost pojezdu 0,004 mm, montážní rovnoběžnost 0,02 mm, přesnost otáčení ±0,03° (φ6/8/10) / ±0,04° (φ12/16), poskytuje špičkový ultrastabilní výkon přesné polohování.

     -- Ultra kompaktní úzké tělo: Výška těla pouze 17~23 mm, o 10%~20% užší než u ekvivalentních modelů MXJ, což umožňuje mimořádně husté uspořádání pro extrémně stísněné pracovní prostory.

     -- Flexibilita dvousměrného potrubí: Podporuje boční i axiální potrubí s přepínatelným uspořádáním na místě, které se přizpůsobí různým požadavkům na vedení potrubí na místě.

     -- Univerzální kompatibilita snímačů: Standardní duální drážky pro magnetické spínače umožňují instalaci 2 magnetických spínačů M9B pro spolehlivé obousměrné sledování polohy.

     -- Víceúrovňové ukládání do vyrovnávací paměti a omezení: Standardní dvojité pryžové nárazníky pro snížení hluku a nárazů; volitelné kovové omezovače zdvihu s jedním/dvojitým koncem, plus možnost hydraulického nárazníku pro modely φ8 a vyšší s nastavitelným rozsahem zdvihu 0~5 mm pro ultra přesné polohování.

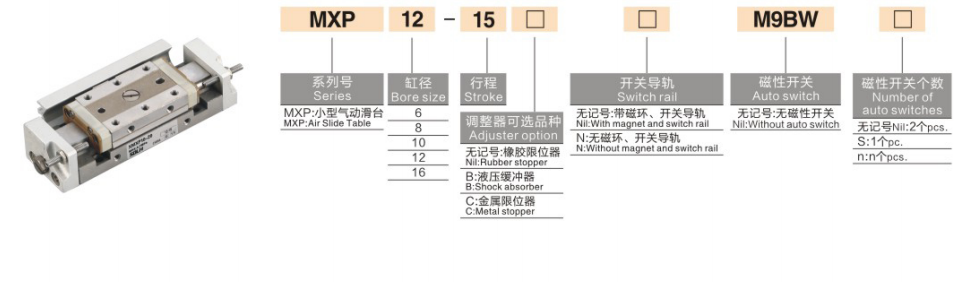

Kompletní pravidlo kódování modelu

   1. Příklad modelu: MXP8-15-B-M9BW

   2. Referenční příklady standardních objednávek

     --  MXP6-5: Standardní typ, bez magnetického spínače, otvor 6 mm, zdvih 5 mm, dvojčinný

     --  MXP10-20-B-2M9B: Vrtání 10 mm, zdvih 20 mm, dvojitý kovový limit, 2ks M9B magnetické spínače

     -- MXP12-25-D: Vrtání 12 mm, zdvih 25 mm, kovový limit s prodlouženým koncem, kompatibilní s axiálním potrubím

Základní technické specifikace (@0,5 MPa, dvojité působení)

Hlavní konkurenční výhody

   1. Ultra vysoká přesnost a stabilita na úrovni mikronů
     - Vyznačuje se extrémně nízkou paralelností pohybu 0,004 mm a přesností otáčení až ±0,03°, spárovaná s přesností opakovaného polohování ±0,01 mm. Eliminuje mikrootřesy a odchylky polohy, plně splňuje přísné požadavky na přesnost pro optickou detekci, laminaci mikrosoučástek a vysoce přesné testovací procesy.

   2. Vestavěná struktura válce a ultra-úzké kompaktní tělo
     -- Válec je zabudován uvnitř konstrukce vodicích kolejnic, čímž se šířka těla snižuje o 10%~20% ve srovnání s modely MXJ. Inovativní dvousměrná konstrukce laterálního/axiálního potrubí umožňuje flexibilní přepínání na místě a řeší omezení rozmístění potrubí v ultraúzkých stanicích s vysokou hustotou.

   3. Vysoká tuhost a dlouhá životnost
     -- Jednodílné tělo z martenzitické nerezové oceli a integrovaná struktura vodicích kolejnic poskytují vynikající odolnost proti deformaci a strukturální tuhost. Přijímá bezolejový design těsnění s nízkým třením, kompatibilní s čistými dílnami a prostředím lehkého průmyslu a dosahuje bezúdržbové životnosti více než 5 milionů cyklů.

   4. Hladký vysokofrekvenční provoz
     -- Prémiové těsnění s nízkým třením a vysoce přesná kuličková vodicí kolejnice zajišťují ultra plynulý pohyb. Provozní rychlost se pohybuje od 50 do 500 mm/s, podporuje stabilní vysokofrekvenční cyklování nad 350 cpm bez zadrhávání nebo chvění, ideální pro dlouhodobé úlohy s opakovaným polohováním s krátkým zdvihem.

   5. Flexibilní přizpůsobení instalace pro více scén
     -- Podporuje horní, spodní a boční třístrannou montáž s přesnými otvory pro umístění kolíků. Symetrická struktura vzduchového otvoru umožňuje zaměnitelnost levého a pravého potrubí na místě, zcela prolomí směrová omezení a přizpůsobí se různým konstrukčním návrhům zařízení.

Montážní formy a typické aplikace

   1. Způsoby montáže

     -- Horní montáž: Upevnění pomocí průchozích otvorů s otvory pro přesné polohovací kolíky, vhodné pro instalaci na povrch obrobku a scénáře vysoce přesného polohování vyžadující nulový posun.

     --  Spodní montáž: Upevnění pomocí spodních závitových otvorů se stabilní a spolehlivou strukturou, použitelná pro standardní povrchovou montáž a pevné lineární pohony.

     --  Boční montáž: Upevnění pomocí bočních závitových otvorů, ideální pro zařízení s omezeným vertikálním prostorem a hustým paralelním uspořádáním více posuvných jednotek.

   2. Typické aplikační scénáře

     --  Elektronika 3C: Montáž a lepení čipu, ostření modulu čočky, ultra přesné polohování mikrosoučástek, testování cyklu sondy

     --  Optické vybavení: Přesný pohyb CCD kamery, jemná kalibrace optické čočky, polohování laserem, vysoce přesná detekční platforma

     --  Mikropřesná montáž: Miniaturní automatické zamykání šroubů, krimpování koncovek, přesné vkládání součástek, vysoce přesné utahování přípravku

     -- Lékařské vybavení: Přesné ovládání mikro pumpy, přesné přepínání miniaturních ventilů, teleskopické polohování malého přístroje

Porovnání výběru tabulky snímků: MXP vs MXJ vs MXQ

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání podle zatížení
     -- φ6 ≤1 kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Pro zajištění stabilního a přesného provozu si rezervujte minimálně 50% bezpečnostní rezervu zátěže.

   2. Potvrzení mrtvice Standardní rozsah zdvihu: 5~30mm. Upřednostněte krátké zdvihy (5~20 mm) pro vysokofrekvenční pracovní podmínky, abyste udrželi vyšší přesnost polohování a provozní stabilitu.

   3. Konfigurace přizpůsobení

      --  Sledování polohy: Vybavte 2 magnetickými spínači M9B pro obousměrnou zpětnou vazbu polohy zdvihu v reálném čase.

     -- Přesné omezování a vyrovnávání: Vyberte dvoukoncový kovový limit (B) pro nastavitelné přesné polohování 0~5 mm; zvolte hydraulický nárazník pro modely φ8 a vyšší, abyste snížili vysokofrekvenční náraz.

     --  Přizpůsobení potrubí: Přijměte axiální potrubí pro uspořádání velmi úzkého prostoru a boční potrubí pro konvenční standardní instalační scénáře.

Shrnutí jedné věty

     Ultra-vysoko přesný pneumatický posuvný stůl řady SOLH MXP se vyznačuje 0,004 mm ultra nízkou paralelitou, minimální rotační chybou, vestavěnou integrovanou vodicí lištou, dvousměrným přepínatelným potrubím a volitelným hydraulickým nárazníkem, který slouží jako prémiový vysoce pevný mikrolineární stolek pro optickou detekci, ultra-přesná 3C sestava a špičkové lékařské automatizační zařízení.
