Kompaktní válec pro vícemontážní bezplatnou instalaci řady MD

Značka:SOLH od Richge Technology

Přehled produktové řady

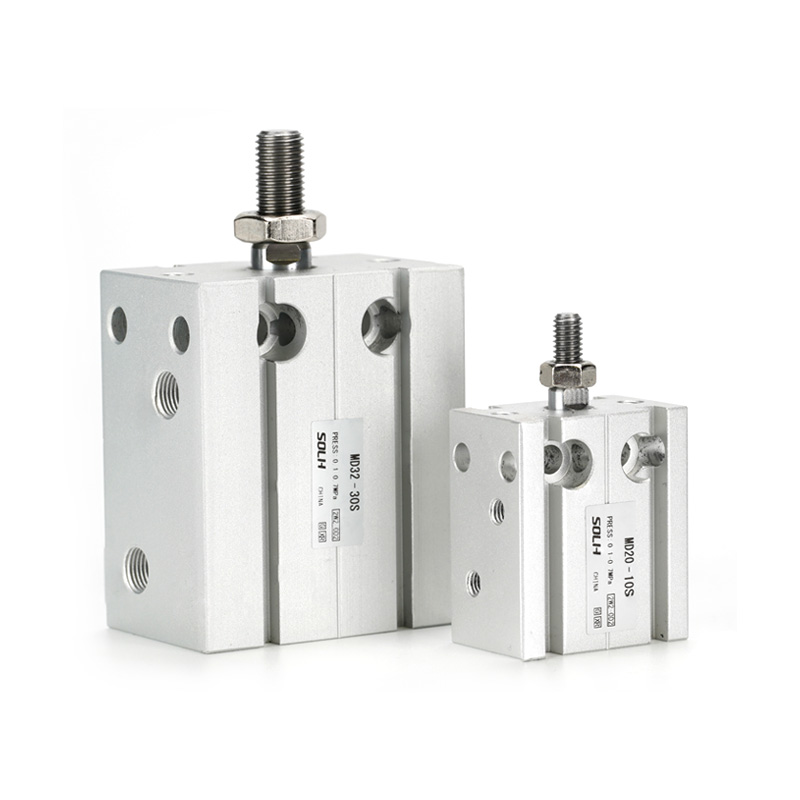

     Řada SOLH MD je standardní vícepolohový miniaturní válec s volnou montáží s celokruhovými montážními otvory, ultratenkým tvarem bloku a možností instalace v libovolném úhlu. Navrženo pro úzký omezený prostor pro vybavení, uspořádání s vysokou hustotou a přerušované vyhazování a polohování s nízkou zátěží.

     5 kompletních podmodelů pokrývá jednoduché/dvojité táhlo, jedno/dvojčinné, pevné/nastavitelné požadavky na zdvih:

     -- MD: Jednotyčový dvojčinný (standardní univerzální typ)

     -- MSD: Jednočinná tyč (pružina se vysune)

     -- MTD: Jednočinná tyč (zatažení pružiny dovnitř)

     -- MDD: Dvojitá tyč dvojčinná (antitorzní bez rotace)

     -- MDJ: Dvojčinná tyč se zadním nastavitelným zdvihem

Univerzální základní tabulka technických specifikací

Strukturální design a výhody výkonu jádra

  1. Plná 6směrná vícepolohová montáž

     -- Jednotné závitové otvory rozmístěné na přední, zadní, levé, pravé, horní a spodní straně těla válce; lze upevnit v jakékoli rovině a libovolném úhlu. Vícenásobné paralelní uspořádání válců vedle sebe maximalizuje využití prostoru skříně.

  2. Ultratenké blokové lehké tělo

     -- O 30 % ~ 50 % tenčí tloušťka stěny než u standardních válců s kulatým tělem, hlavní tělo z lehké hliníkové slitiny odlévané pod tlakem pro miniaturizovaný design mechanismu.

  3. Samomazné ložisko pístnice

     -- Integrované samomazné pouzdro s nízkým třením na pístnici, bezolejový provoz, dlouhá životnost a stabilní plynulý pohyb.

  4. Standardní drážky pro montáž magnetického spínače

     -- Vyhrazené lichoběžníkové kluzné drážky na obou stranách těla válce; snadná montáž, demontáž a posun polohy magnetických jazýčkových spínačů bez dalších držáků.

  5. Vestavěná přední pryžová tlumicí podložka

     -- Integrovaný tlumič na konci tyče absorbuje nárazové vibrace, snižuje provozní hluk a chrání malé přípravky a obrobky.

  6. Rozšiřitelná dvojitá tyč a varianty s nastavitelným zdvihem

     -- MDD dvojitá tyč: Silná odolnost proti zkroucení, nulová rotační výchylka, stabilní lineární vedení při bočním zatížení

     -- Nastavitelný zdvih MDJ: Zadní dolaďovací šroub pro nastavení limitu zdvihu, flexibilní pro požadavky na variabilní délku polohování

Kompletní pravidla pro pojmenování modelů

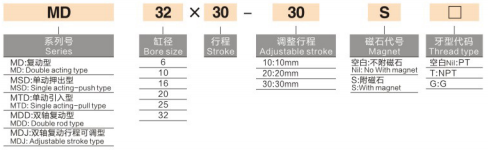

  1. Model 1: Standardní jednotyčový dvojčinný MD16×30S

     -- MD = sériový kód, jednotyčový dvoučinný kompaktní válec

     -- 16 = Průměr otvoru (mm)

     -- 30 = základní délka zdvihu (mm)

     -- S = Vestavěný magnetický kroužek (prázdný = žádný magnet)

  2.Model 2: Nastavitelná dvojitá tyč MDJ20×20-10S

     -- MDJ = Dvojitá tyč dvojčinná se zadním nastavením zdvihu

     -- 20 = velikost otvoru (mm)

     -- 20 = Pevný základní zdvih

     -- 10 = Nastavitelný přídavný zdvih (Celkový zdvih = 20 + 10 = 30 mm)

     -- S = volitelná přípona vestavěného magnetického kroužku

Tabulka teoretického výkonu (jednotka: N)

Průvodce výběrem krok za krokem a typické aplikace

  1. Základní pravidla pro rozhodování o výběru

     -- Priorita prostorového omezení: Úzká instalační dutina, husté uspořádání, požadavek na montáž ve více úhlech → Vyberte blokový kompaktní válec řady MD

     -- Screening stavu zatížení: čisté axiální lehké zatížení bez bočního vychýlení → standardní MD jednoduchá tyč; Existuje boční torzní / přesazené boční zatížení → MDD model s dvojitou tyčí proti rotaci

     -- Požadavek na nastavení zdvihu: Pohyb s proměnným polohováním vyžaduje jemné omezení → Varianta s dvojitou tyčí s nastavitelným zdvihem MDJ

     -- Zpětná vazba signálu polohy: Přidejte příponu S s magnetickým spínačem CMSH/DMSH pro detekci zdvihu PLC

  2. Typické scénáře průmyslových aplikací

     -- 3C & Semiconductor Automation: Mini upínání přípravků, tlačení materiálu, krimpování součástek, přesné polohovací stanice

     -- Obecná automatizovaná zařízení: Blokování obrobků, přepínání stanic, malé lineární vratné mechanismy

     -- Sestavení domácího spotřebiče a hardwaru: Zalisování malých dílů, zacvaknutí, dávkování mikrolepidla

     -- Packaging & Food Machinery: Doprava lehkého materiálu, upínání produktů, automatické třídění

Shrnutí jedné věty

     SOLH MD vícesměrně montovaný kompaktní válec kryty jedno/dvojité tyče, jedno/dvojčinné a nastavitelné zdvihy MDJ varianty s plnými 6strannými montážními otvory, vestavěným nárazníkem a volitelným magnetickým kroužkem, ultratenký lehký design ideální pro lehké upínání, vysouvání a polohování v 3C, polovodičové, balicí a mini automatizační zařízení.
