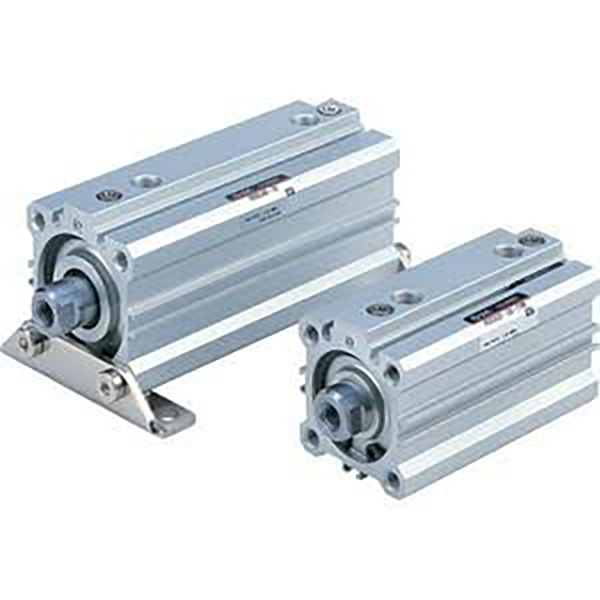

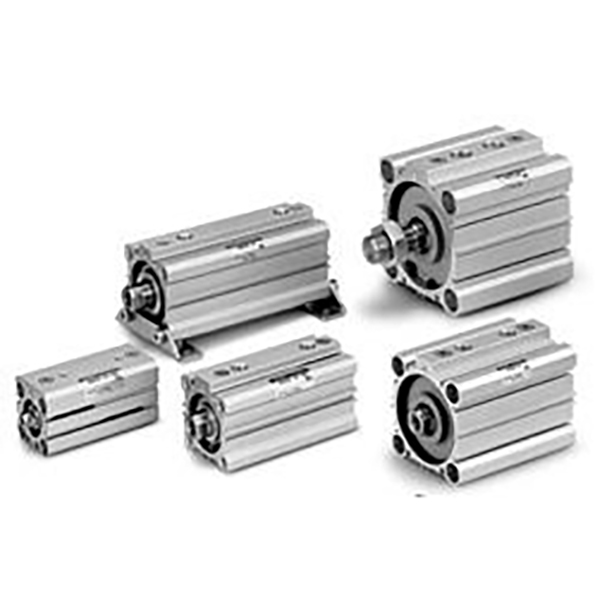

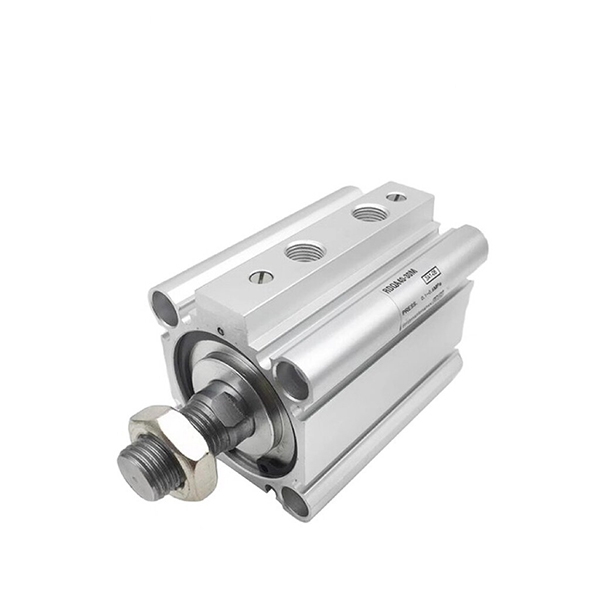

Tenký pneumatický válec řady RQ s vysoce výkonným vzduchovým polštářem

Značka: SOLH by Richge Technology

Přehled produktu

     Vysoce výkonný tenký válec řady SOLH RQ je zaměnitelný s SMC RQ/RDQ. Přijímá inovativní bezkroužkovou vestavěnou strukturu vzduchového polštáře. Kapacita absorpce energie je 3x větší než pryžový nárazník CQ2, hlučnost snížena o 50%. Ultra tenké tělo, kratší než obyčejný vzduchový polštář tenký válec o 20%. Přímá náhrada za CQ2/CQS pro vylepšení výkonu polštáře. Široce se používá pro automatické polohování, upínání a manipulaci s materiálem s vysokým cyklem, vysokým zatížením a nízkou hlučností.

Struktura a hlavní vlastnosti

     -- Ultratenký čtvercový hliníkový válec, integrovaný vzduchový polštář bez kroužku;

     -- Tvrdý eloxovaný válec, pochromovaná pístnice, silný antideformační výkon;

     -- Varianty: RQ (nemagnetický), RDQ (vybavený magnetem), RLQ (typ zámku pro vertikální zatížení);

     -- Výkonný vzduchový polštář vhodný pro kontinuální vysokorychlostní vratný pohyb 50 ~ 500 mm/s;

     -- Vestavěný magnet RDQ pro detekci magnetického spínače, vícestranné sloty pro senzory;

     -- Montážní rozměr kompatibilní s řadami CQ2 a CQS.

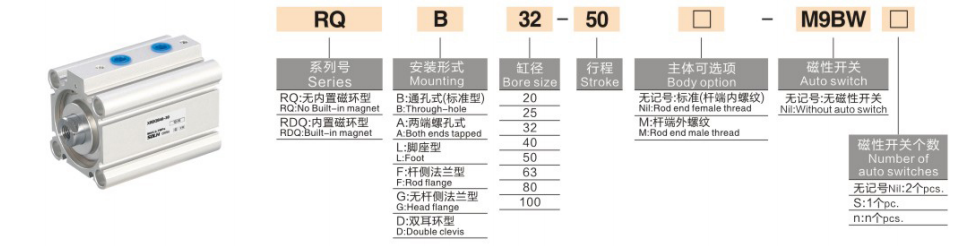

Pravidlo kódování modelu

   1. Příklad: RDQB32-50-M9B

     -- R/RD: Nemagnetická / vestavěný magnet

     -- Otázka: Kód řady

     -- B/A/L/F/G/D: Způsob montáže

     -- 32: Velikost otvoru:20/25/32/40/50/63/80/100 mm

     -- 50: Délka tahu

     -- M9B: Možnost magnetického spínače

Technické specifikace

Teoretická tahová a tažná síla a maximální přípustná kinetická energie @0,5MPa

Shrnutí jedné věty

      Vysokorychlostní tenký pneumatický válec řady SOLH RQ s vestavěným vzduchovým polštářem bez kroužku, vynikající tlumení nárazů a nízkou hlučností, ideální upgradovaný pohon pro vysokocyklovou automatizaci vysokého zatížení, zaměnitelný se standardním tenkým válcem CQ2.
