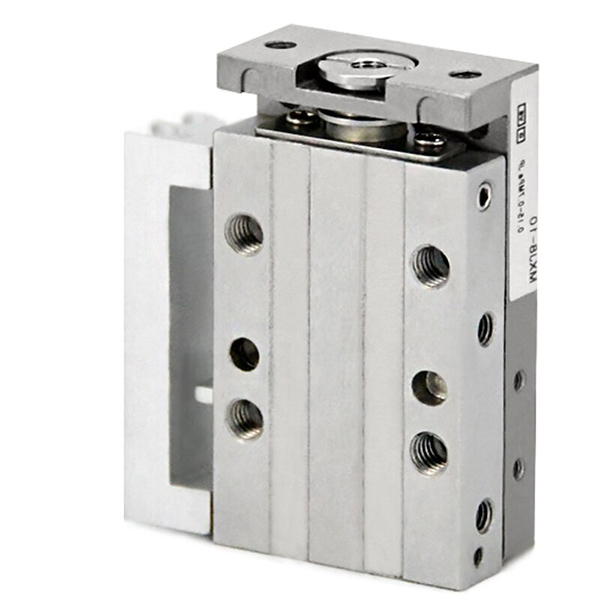

Ultrakompaktní vysoce přesný pneumatický posuvný stůl řady MXJ

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH MXJ je ultraminiaturní, vysoce přesný pneumatický posuvný stůl navržený pro velmi přesné lineární řízení. Díky ultra kompaktnímu půdorysu, přesnosti polohování na úrovni mikronů, lehké konstrukci a vícesměrné montážní kompatibilitě je dokonale přizpůsoben pro automatizované stanice v omezeném prostoru včetně elektronického zpracování 3C, přesné detekce, mikromontáže a vysokofrekvenčních cyklických operací s krátkým zdvihem. Slouží jako hlavní vysoce přesný mikrolineární pohon pro scénáře miniaturní automatizace.

Základní struktura a konstrukční prvky

     -- Režim pohonu: Dvojčinný obousměrný provoz, velikosti vrtání φ4,5/6/8/12/16 mm, pokrývající rozsah mikro až lehkého zatížení 5~50N.

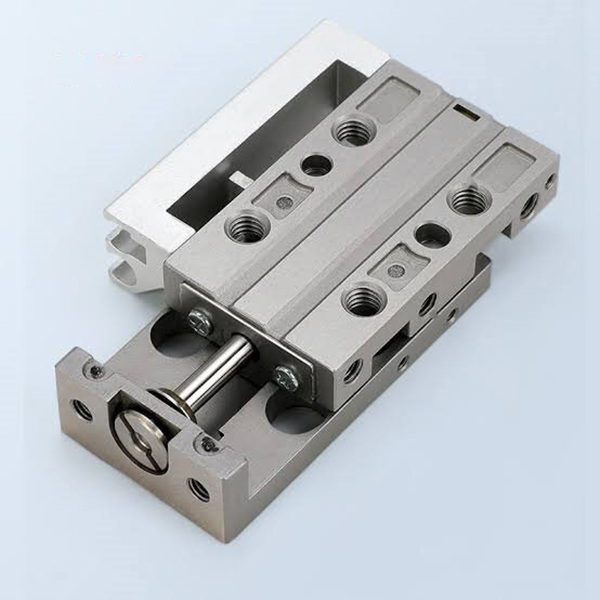

     -- Prémiová struktura: Přijímá tělo z martenzitické nerezové oceli a integrovanou lineární kuličkovou vodicí kolejnici. Nosná konstrukce je izolována od těsnícího pohybu pístnice, což zajišťuje vysokou tuhost a provoz s ultra nízkým třením.

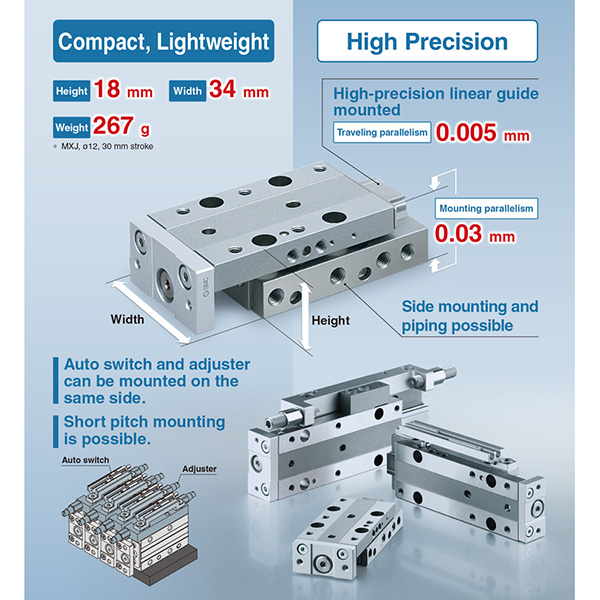

     -- Micron-Level Precision: Rovnoběžnost pojezdu 0,005 mm, montážní rovnoběžnost 0,03 mm, svislost 0,01 mm, což zajišťuje ultrastabilní přesné polohování pro sofistikované procesy.

     -- Ultra-kompaktní velikost: Ultratenký design těla s výškou pouze 10 mm u modelu s otvorem φ4,5 a výškou 18 mm u modelu s otvorem φ12, o 30 %~50 % menší než ekvivalentní posuvné stoly MXQ, což maximalizuje využití prostoru pro stanice s hustým uspořádáním.

     - Flexibilní vícestranná montáž: Podporuje horní, spodní a boční třístrannou instalaci s přesnými otvory pro kolíky, které se přizpůsobí různým omezeným a hustým uspořádáním zařízení.

     -- Kompatibilita s univerzálním snímačem: Standardně vybavena duálními drážkami pro magnetické spínače. Modely se zdvihem ≥5 mm umožňují instalaci 2 magnetických spínačů M9B. Symetrický konstrukční design umožňuje zaměnitelnost levého/pravého přepínače a potrubí na místě.

     - Nastavitelné tlumení a omezení: Standardní pryžový tlumič s dvojitým koncem pro snížení hluku a nárazu; volitelné kovové omezovače zdvihu s jedním/dvojitým koncem s nastavitelným rozsahem zdvihu 0~5 mm pro ultra přesné polohování.

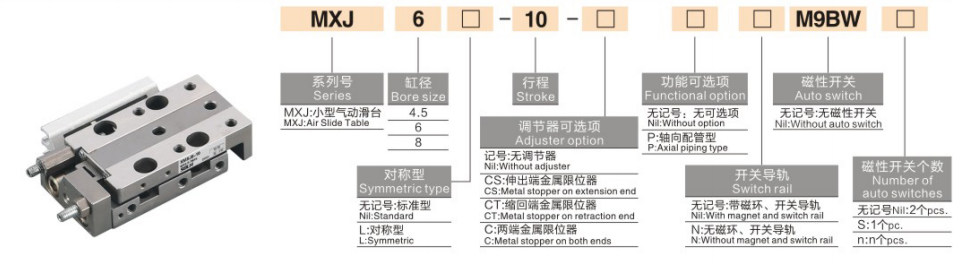

Kompletní pravidlo kódování modelu

   1. Příklad modelu: MXJ6-10-CS-M9B

   2. Referenční příklady standardních objednávek

     -- MXJ4.5-5: Standardní typ, bez magnetického spínače, otvor 4,5 mm, zdvih 5 mm, dvojčinný

     -- MXJ8-15-B-2M9B: Vrtání 8 mm, zdvih 15 mm, dvojitý kovový limit, 2ks M9B magnetické spínače

     -- MXJ12-20-L: Symetrický typ, vrtání 12 mm, zdvih 20 mm, oboustranné potrubí

Základní technické specifikace (@0,5 MPa, dvojité působení)

   1. Mikro specifikace (φ4,5 / φ6 / φ8)

   2.Malé specifikace (φ12 / φ16)

Hlavní konkurenční výhody

   1. Ultra vysoká přesnost a stabilita na mikronové úrovni

     -- Integrované jednodílné obrábění spárované s vysoce přesnou lineární kuličkovou vodicí lištou zajišťuje opakovanou přesnost polohování ±0,01 mm a ultra nízkou chybu paralelismu, což plně splňuje přísné požadavky na přesnost pro procesy mikrodetekce a jemného polohování.

   2. Ultra kompaktní a prostorově úsporný design

     -- Ultratenká a ultra krátká konstrukce těla s minimální výškou pouhých 10 mm. Třístranný montážní design se přizpůsobí ultra úzkému vertikálnímu a horizontálnímu prostoru a šetří více než 40 % instalačního prostoru ve srovnání s konvenčními posuvnými stoly, ideální pro husté automatizované výrobní linky.

   3. Lehká a vysokofrekvenční rychlá odezva

    - Optimalizovaná lehká konstrukce z nerezové oceli (40 ~ 500 g) účinně snižuje setrvačnost při pohybu. Provozní rychlost se pohybuje od 50 do 500 mm/s, což podporuje stabilní vysokofrekvenční provoz přes 300 cyklů za minutu (cpm) pro zvýšení efektivity výroby.

   4. Bezolejový provoz a velmi dlouhá životnost

     -- Přijímá těsnění odolné proti opotřebení s nízkým třením a bezolejový design, kompatibilní s čistými dílnami a mírně zaolejovaným průmyslovým prostředím. Odolná konstrukční konfigurace zajišťuje životnost přes 5 milionů cyklů s dlouhodobě stabilním bezúdržbovým provozem.

   5. Symetrický oboustranný design pro flexibilní instalaci

     - Symetrická struktura vzduchového portu a drážky spínače umožňuje na místě levou/pravou výměnu potrubí a instalaci senzoru, eliminuje směrová omezení a výrazně zlepšuje flexibilitu ladění na místě a strukturální přizpůsobení.

Montážní formy a typické aplikace

   1. Způsoby montáže

     -- Horní montáž: Upevnění pomocí průchozích otvorů s přesnými otvory pro polohovací kolíky, vhodné pro instalaci na horní stranu obrobku a scénáře vysoce přesného polohování.

     -- Spodní montáž: Upevnění pomocí spodních závitových otvorů, stabilní a spolehlivé, použitelné pro standardní povrchovou instalaci zařízení.

     -- Boční montáž: Upevnění pomocí bočních závitových otvorů, ideální pro zařízení s omezeným vertikálním prostorem a hustým paralelním uspořádáním více smyček.

   2. Typické aplikační scénáře

     -- Elektronika 3C: Manipulace s čipem a přenos, ostření objektivu fotoaparátu, laminace mikrosoučástek, testování životnosti tlačítek

     -- Přesná detekce: Polohování sondy, přesný pohyb CCD kamery, měření mikrorozměrů, optická jemná kalibrace

     -- Mikrosestava: Automatické zamykání šroubů, krimpování koncovek, přesné vkládání součástek, zavádění miniaturního přípravku

     -- Lékařské vybavení: Přesné ovládání mikro pumpy, přepínání miniaturních ventilů, teleskopické polohování malých nástrojů

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání podle zatížení

     -- φ4,5 ≤0,5 kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Pro stabilní a přesný provoz rezervujte minimálně 50% bezpečnostní rezervu zátěže.

   2. Potvrzení mrtvice

     -- Standardní rozsah zdvihu: 5 ~ 50 mm. Upřednostněte krátké zdvihy (5~20 mm) pro vysokofrekvenční pracovní podmínky, abyste zajistili vyšší přesnost a provozní stabilitu.

   3. Konfigurace přizpůsobení

     -- Sledování polohy: Vybavte 2 magnetickými spínači M9B pro obousměrnou zpětnou vazbu polohy zdvihu.

     -- Přesné omezení: Vyberte kovový limit se dvěma konci (B) pro nastavitelné přesné polohování zdvihu 0~5 mm.

     -- Přizpůsobení montáže: Zvolte boční montáž pro husté uspořádání stanice, spodní montáž pro standardní povrchovou instalaci.

Shrnutí jedné věty

     Ultrakompaktní vysoce přesný pneumatický posuvný stůl řady SOLH MXJ se vyznačuje přesností polohování na úrovni mikronů, třístrannou flexibilní montáží, lehkým vysokofrekvenčním provozem a volitelnými nastavitelnými kovovými omezovači, které slouží jako cenově výhodný přesný mikro lineární pohon široce používaný v elektronice 3C, přesné detekci, mikromontážích a zařízeních pro lékařskou automatizaci.
