Řízený tenký pneumatický válec řady CQM

Značka: SOLH by Richge Technology

Přehled produktu

     Vysoce tuhý vedený tenký válec řady SOLH CQM, zaměnitelný s importovaným CQM/CDQM. Vestavěná dvojitá vodicí tyč založená na struktuře tenkého válce CQ2. Výrazně zlepšuje odolnost proti bočnímu zatížení a odolnost proti rotaci. Stejná délka těla jako CQ2, není potřeba žádné další externí vedení. Montážní velikost kompatibilní s CQ2/CQS, široce používaná pro přesné polohování, upínání a tlačení s bočním zatížením.

Struktura a hlavní vlastnosti

     -- Integrované tenké tělo válce + paralelní dvojité vodicí tyče, nosná deska na předním konci;

     -- Tvrdý eloxovaný hliníkový válec, pochromovaná pístnice a vodicí tyče;

     -- Varianty: CQM (nemagnetický), CDQM (vybavený magnetem), verze CQM-XB24 s dlouhou životností;

     -- Boční nosnost 2~4krát vyšší než standardní válec CQ2, tolerance otáčení ≤±0,2°;

     - Standardní pryžový nárazník na obou koncích, bez možnosti vzduchového polštáře;

     -- CDQM vestavěný magnet pro detekci magnetického spínače, flexibilní instalace senzoru.

Pravidlo kódování modelu

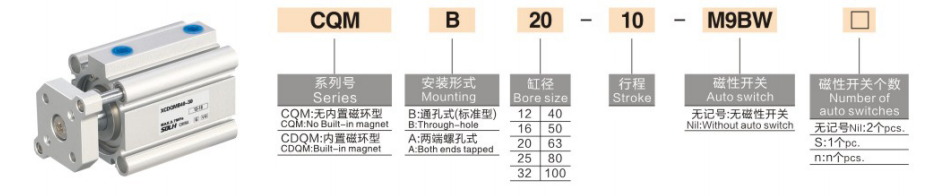

   1. Příklad: CDQMB20-50-M9B

     -- C: Vestavěný magnet (CDQM); prázdný = nemagnetický (CQM)

     -- DQM: Kód řady pro vedený tenký válec

     -- B/A: Typ montáže; B = průchozí otvor; A = konec závitového otvoru

     -- 20: Velikost otvoru:12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Délka zdvihu 5~100mm

     -- M9B: Možnost magnetického spínače

Technické specifikace

Teoretická tahová a tažná síla a maximální boční zatížení @0,5MPa

Shrnutí jedné věty

     Tenký pneumatický válec řady SOLH CQM s dvojitou vodicí tyčí s vynikající odolností proti kroucení a vysokou boční nosností, perfektní přesný pohon, který nahrazuje standardní válec CQ2 pro aplikace v automatizaci upínání a polohování.
