Dorazový válec řady TWQ s pevnou výškou | Kompaktní lehký a střední zastavovací válec

Značka: SOLH by Richge Technology

1. Přehled produktu a základní strukturální vlastnosti

     Řada SOLH TWQ je dorazový válec s pevnou montážní výškou optimalizovaný pro lehké a středně náročné automatizované dopravníkové linky. Vyznačuje se kompaktní konstrukcí karoserie, čtyřmi volitelnými typy táhla, dostupností hydraulického nárazníku a volitelnou mechanickou samosvornou funkcí. Válec TWQ, vhodný pro zastavování palet a nástrojů o hmotnosti 10–150 kg, omezování stanic a polohování přesunu, slouží jako vysoce nákladově výkonné standardní řešení pro scénáře automatizace s nízkou a střední zátěží.

 1.1 Návrh pevné montážní výšky

     Integrované tělo s pevnou výškou zajišťuje rychlou a přímou instalaci s vysokou přesností opakovaného polohování. Dokonale ladí se standardizovaným uspořádáním dopravníkové stanice, eliminuje postupy nastavení výšky a zlepšuje efektivitu nasazení na místě.

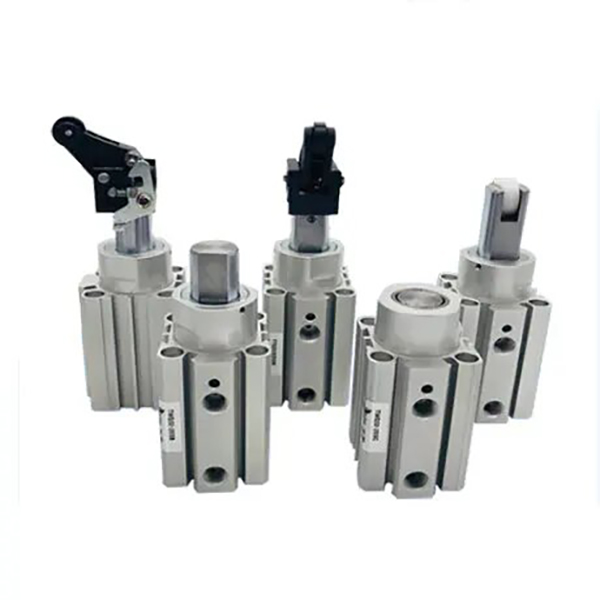

 1.2 Čtyři univerzální typy zakončení tyče (hlavní výhoda)

     • B typ s plochou tyčí: Konstrukce ploché pístnice proti rotaci poskytuje stabilní brzdný výkon a silnou odolnost proti excentrickému zatížení, udržuje přesné umístění v podmínkách boční síly.

     • Typ C s kulatou tyčí: Zesílená pevná kulatá pístnice se zvýšenou odolností proti nárazu, speciálně navržená pro pracovní podmínky s velkou boční silou a požadavky na přesné polohování nástrojů.

     • Typ s válečkovou pákou R: Struktura páky + valivého kontaktu minimalizuje dopad při zastavení díky hladkému odvalování, což je ideální pro vysokorychlostní kontinuální provoz dopravníkové linky.

     • K Typ s nastavitelnou vyrovnávací pákou: Vestavěný nastavitelný hydraulický tlumič umožňuje volné nastavení odporu tlumení pro přizpůsobení obrobkům různých hmotností a rychlostí dopravy a dosažení optimálního efektu měkkého zastavení pro různé pracovní podmínky.

  1.3 Volitelná funkce samozamykání (verze R/K)

     Verze s válečkem a nárazníkovou pákou podporují volitelnou mechanickou samosvornou konstrukci. Po zastavení nárazu obrobku válec automaticky zablokuje rameno páky, aby se zabránilo odrazu a zpětnému tlačení, čímž se účinně eliminuje posun obrobku a výrazně se zlepší stabilita a konzistenci stanice dopravníku.

 1.4 Kompaktní velikost a odolná konstrukce

     Tělo válce je upraveno tvrdou anodizací, zatímco pístnice je opatřena tvrdým chromováním, které poskytuje vynikající odolnost proti opotřebení a odolnost proti nárazu. Standardní bezolejový provoz se přizpůsobí čistému výrobnímu prostředí a scénářům odolným vůči stříkající vodě při svařování. Vyhrazené drážky senzoru na čtyřech stranách umožňují instalaci magnetického spínače bez konstrukčního zásahu pro flexibilní uspořádání.

  1.5 Různé provozní režimy

     Volitelné dvoučinné standardní režimy a jednočinné režimy (vytažení pružiny / zatažení pružiny) pokrývají automatické cyklování, bezpečnostní ochranu při vypnutí a požadavky na dočasné zastavení, které odpovídají různým logikám průmyslového ovládání.

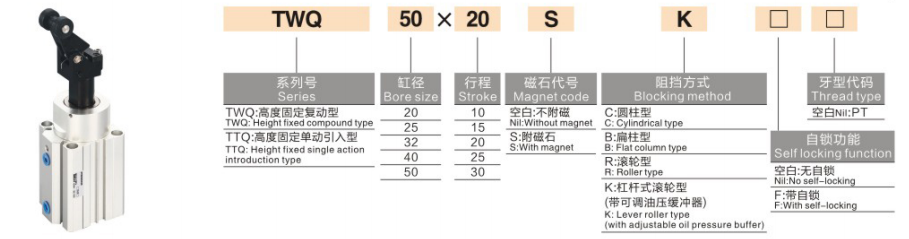

2. Dokončete pravidla pro pojmenování modelů a příklady objednávek

  1. Typické modelové příklady: TWQ32-20SB, TWQ50-30RK-F

 2. Standardní příklady objednávek

     • Standardní model ploché tyče: TWQ32-20SB (vrtání φ32, zdvih 20 mm, plochý konec tyče, pryžový nárazník)

     • Samouzamykací model s nastavitelnou vyrovnávací pamětí: TWQ50-30RK-F (vrtání φ50, zdvih 30 mm, nastavitelná páka hydraulického nárazníku, se samosvornou funkcí)

3. Všeobecné technické parametry (20℃, 0,5MPa standardní stav)

  3.1 Základní specifikace

     • Provozní režim: Dvojčinný, jednočinný (vysunutí / zatažení pružiny)

     • Rozsah pracovního tlaku: 0,05~1,0 MPa; Kontrolní tlak: 1,5 MPa

     • Okolní teplota: -10℃~60℃ (prostředí bez ledu)

     • Konfigurace vyrovnávací paměti: S = pryžový nárazník s dvojitým koncem; K = Nastavitelný hydraulický nárazník + dvojitý pryžový nárazník

     • Režim mazání: Bezolejový provoz

     • Způsob instalace: Standardní montáž na přírubu s pevnou výškou

 3.2 Standardní kombinace vrtání a zdvihu

  3.3 Teoretická zastavovací síla (jednotka: N @ 0,5 MPa)

  3.4 Hmotnost produktu (jednotka: kg @ Standardní zdvih)

4. Základní konfigurace a pokyny pro výběr

  4.1 Výběr typu konce tyče

     • Typ plochého sloupce B (doporučeno): Antirotační a vysoce stabilní provedení, vhodné pro lehké zatížení (10–80 kg) a provoz při nízké rychlosti (≤0,3 m/s) bez zjevného bočního nárazu.

     • C Typ s kulatým sloupem: Zesílená tyčová struktura se silnou odolností proti nárazu, ideální pro scénáře polohování nástrojů s velkou boční silou.

     • Typ s válečkovou pákou R: Nízký dopad a hladký válcovací výkon, ideální pro vysokorychlostní (≤0,5 m/s) a lehké a střední zatížení (30–100 kg) dopravníkové linky.

     • K Typ s nastavitelnou vyrovnávací pákou: Přizpůsobitelné tlumení a vynikající odolnost proti nárazu, navrženo pro střední zatížení (50–150 kg), vysokofrekvenční start-stop a nestabilní pracovní podmínky.

  4.2 Volba funkce samozamykání

     • F samosvorný typ (doporučeno pro automatické linky): Dostupné pouze pro pákové verze R/K. Zabraňuje odskoku obrobku a posunutí stanice, což výrazně zlepšuje stabilitu nepřetržitého provozu automatizovaných linek.

     • Bezuzamykatelný typ: Nákladově efektivní řešení pro scénáře s menším zpětným dopadem a ručním resetováním, nedoporučuje se pro plně automatické výrobní linky.

  4.3 Volba provozního režimu

     • Dvojčinné: Maximální brzdná síla s obousměrně ovladatelnou akcí, vhodná pro scénáře vysokofrekvenčního a plně automatického řízení.

     • Jednočinný (jarní prodloužení): Automaticky se rozšíří tak, aby zastavila obrobky po výpadku proudu, přičemž upřednostňuje bezpečnost pro nebezpečné stanice a aplikace ochrany před vypnutím.

     • Jednočinné (jarní zatažení): Zastaví se přívodem vzduchu a automaticky se uvolní při vypnutí napájení, přizpůsobené pro normálně otevřené dopravníkové linky a úkoly dočasného zastavení.

5. Typické aplikační scénáře

     • Lehké a středně náročné dopravníkové linky: Používá se pro zastavování, omezování a přemísťování 10–150 kg palet a nástrojových desek v elektronice, domácích spotřebičích a potravinářském průmyslu.

     • Vysokorychlostní linky pro manipulaci s materiálem: Struktura páky R/K zajišťuje plynulé zastavení s nulovým nárazem pro lehce zatížené vysokorychlostní (≤0,5 m/s) obrobky na válečkových a pásových dopravnících.

     • Stanice automatizovaného vybavení: Kompaktní tělo pro snadnou instalaci, široce používané pro omezení nakládání/vykládání obráběcích strojů, polohování montážní stanice a zastavení kontrolní stanice.

     • Balicí a logistické linky: Ideální pro zastavování kartonů a krabic na materiál, blokování rozbíhavých stanic a polohování stohování, vyznačuje se vysokými náklady a nízkou údržbou.

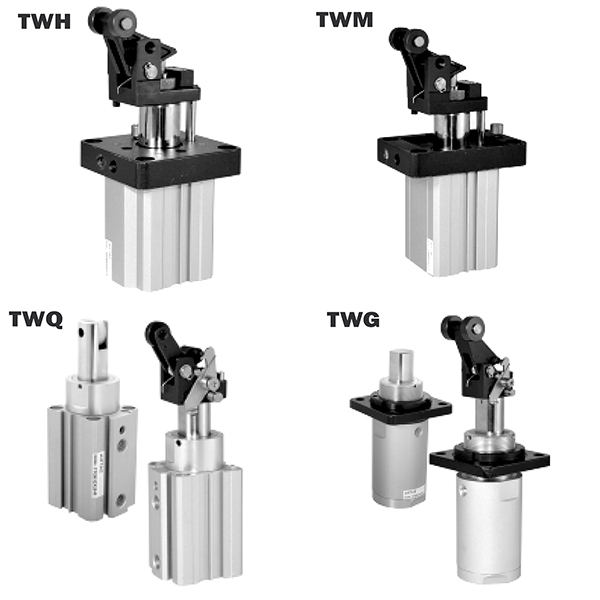

6. Rychlé srovnání TWQ vs TWH/TWM Series

7. Průvodce rychlým výběrem ve 3 krocích

     1. Výběr velikosti vrtání: Vyberte vrtání podle hmotnosti obrobku s 200% bezpečnostním faktorem (teoretická zastavovací síla ≥ skutečné zatížení × 2). Zvolte φ25/φ32 pro zatížení pod 80 kg; zvolte φ40/φ50 pro zátěž 80–150 kg.

     2. Výběr konce tyče a pufru: Přijměte plochou tyč B + pryžový nárazník S pro scénáře s nízkou zátěží a nízkou rychlostí; vyberte typ válce R pro vysokorychlostní linky s malým zatížením; zvolte typ s nastavitelným tlumičem pro střední zatížení a vysokofrekvenční pracovní podmínky.

     3. Volba funkční konfigurace: Equip F samosvorné pro automatické výrobní linky; zvolte dvojčinný režim pro vysokofrekvenční cyklické řízení; přijmout jednočinný režim vysunutí pružiny pro stanice s prioritou bezpečnosti a ochrany před vypnutím.

Shrnutí jedné věty

     Zátkový válec řady SOLH TWQ s pevnou výškou se vyznačuje kompaktním designem, kompatibilitou s více tyčemi a volitelnými funkcemi samosvornosti a nastavitelného nárazníku, které poskytují vysoce výkonná, stabilní a flexibilní řešení zastavení pro 10–150 kg lehké a středně těžké automatizované dopravníkové systémy.
