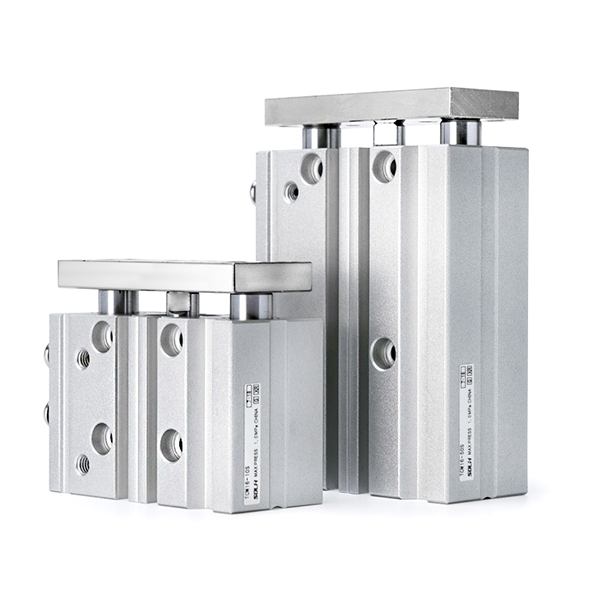

Válec s tříosou vodicí tyčí řady TC | TCL/TCM vysoce tuhý antitorzní pneumatický válec

Značka: SOLH by Richge Technology

Přehled produktu a základní strukturální vlastnosti

     Řada SOLH TC je vysoce výkonný tříosý válec vodicí tyče využívající integrovanou konstrukci dvojité vodicí tyče + centrální pístnice. Tato řada se vyznačuje ultra vysokou tuhostí, vynikající odolností proti zkroucení, silnou odolností proti bočnímu zatížení a přesnou přesností polohování a pokrývá celý rozsah vrtání od φ6 mm do φ100 mm, včetně dvou základních modelů: typu přesného kuličkového ložiska TCL a typu kluzného ložiska pro velké zatížení TCM. Je široce používán pro kompaktní tlačné, zdvihací, zastavovací a přesné překladové stanice a slouží jako dokonalá náhrada za řadu SMC MGP ve standardních automatizačních scénářích.

Klíčové strukturální výhody

• Ultra-vysoká tuhost triaxiální konstrukce: Integrovaná tříosá konstrukce, vybavená dvěma vysokopevnostními ocelovými vodícími tyčemi a jednou centrální pístnicí, poskytuje více než dvojnásobnou odolnost proti kroucení a boční nosnost oproti běžným válcům. Účinně zabraňuje ohýbání a odsazení, přizpůsobuje se excentrickému zatížení a příčným nárazům v pracovních podmínkách s vynikající stabilitou.

• Konfigurace dvou ložisek pro úplné scénáře

￮ TCL (kuličkové ložisko): Ultra nízké tření, ultra plynulý zdvih a stabilní vysokofrekvenční provoz, ideální pro přesné zvedání, vysokorychlostní cyklování a požadavky na pohyb s nízkým třením.

￮ TCM (kluzné ložisko): Posuvné pouzdro z mosazné slitiny se vyznačuje vynikající odolností proti opotřebení, odolností proti nárazu a toleranci bočního zatížení, dokonale vhodné pro pracovní podmínky s vysokým zatížením, prašností a brzděním.

• Integrovaný tenký a kompaktní design: Pohonná jednotka a vodicí jednotka jsou vysoce integrované, aby se minimalizoval celkový instalační prostor. Dvojité přívody vzduchu na horním a bočním povrchu podporují flexibilní uspořádání potrubí, které se přizpůsobí různým směrům potrubí na místě a kompaktním strukturám zařízení.

• Vysoce přesné opakované polohování: Přesné polohovací otvory jsou vyhrazeny na základně, zadním čele a upevňovací desce, aby byla zajištěna ultra vysoká přesnost opakovaného polohování. Čtyřstranné drážky pro magnetické spínače podporují instalaci spínače ve více směrech, čímž umožňují flexibilní a komplexní detekci polohy zdvihu.

• Standardní prémiová konfigurace: Vestavěný magnetický kroužek (standardní magnet S), pryžové tlumiče s dvojitým koncem a bezolejové bezúdržbové provedení, vyhovující standardům čistého dílenského provozu. Dvojčinný design se standardním zdvihem v rozsahu od 5 mm do 500 mm pokrývá téměř všechny běžné zdvihy řízení v automatizaci.

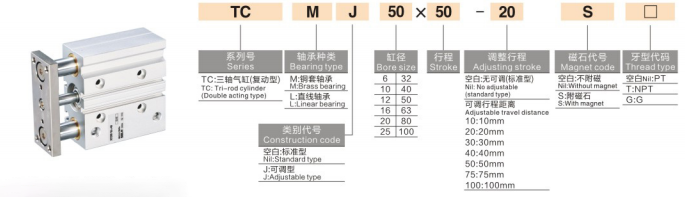

Kompletní pravidla pro pojmenování modelů

Příklady modelů: TCM20-50S | TCL16-30J-20S-T

Referenční příklady standardních objednávek

• TCM25-75S: vrtání 25 mm, zdvih 75 mm, typ kluzného ložiska s vestavěným magnetem

• TCL20-50J-20S: vrtání 20 mm, standardní zdvih 50 mm, nastavitelný zdvih 20 mm, přesný typ kuličkového ložiska s magnetem

• TCM32-100S-T: vrtání 32 mm, zdvih 100 mm, typ kluzného ložiska s odolností vůči vysokým teplotám

Standardní základní technické parametry

(Standardní testovací podmínky: 20℃ normální teplota, jmenovitý tlak 0,5 MPa)

1. Obecné parametry výkonu

• Provozní režim: Dvojčinný vratný pohyb

• Rozsah pracovního tlaku: 0,1~1,0 MPa; Kontrolní tlak: 1,5 MPa

• Okolní teplota: -20℃~70℃ (konvenční prostředí bez ledu); -20℃~120℃ (-T vysokoteplotní verze)

• Provozní rychlost pístu: 50~500 mm/s (φ6~63 malý a střední otvor); 50~400 mm/s (φ80/100 velký otvor)

• Režim vyrovnávací paměti: Standardní pryžový nárazník s dvojitým koncem; volitelný vzduchový polštář pro scénáře s vysokým dopadem

• Režim mazání: Bezolejový bezúdržbový provoz, vhodný pro čisté průmyslové prostředí

2. Teoretická data tahu (@0,5MPa, jednotka: N)

3. Údaje o hmotnosti produktu (50 mm zdvih, jednotka: kg)

Porovnání výběru jádra TCL vs. TCM

Způsoby montáže a typické aplikační scénáře

1. Flexibilní vícemontážní design

• Přímá montáž na tělo: Vyhrazené otvory pro šrouby na spodní, boční a koncové ploše pro přímé upevnění bez potřeby dalších držáků, což umožňuje rychlou montáž a demontáž pro instalaci na místě.

• Volitelné pomocné příslušenství: K dispozici je montážní příslušenství příruby (F) a nožní konzoly (L), které podporuje flexibilní horizontální a vertikální uspořádání pro přizpůsobení různým konstrukčním návrhům zařízení.

2. Základní průmyslové aplikace

• Automatizace dopravníkové linky: Zastavení obrobku, zvedání materiálu a polohování palet; silná odolnost proti nárazu a anti-offsetový výkon zajišťují stabilní dopravu a omezující provoz.

• 3C elektronické přesné zpracování: Manipulace s DPS, polohování krimpování koncovek a lehký posun obrobku; vysoká přesnost proti rotaci zaručuje přesnou montáž a zpracování s nulovým vychýlením.

• Balicí stroje: Pohánění přepážky materiálu, přepínání vrat sila a tlačení materiálu na krátkou vzdálenost; kompaktní tělo se dokonale přizpůsobí vysoce integrovanému uspořádání balicích zařízení.

• Obecná průmyslová automatizace: Zvedání přípravků, vyhazování dílů a excentrické pohony nákladu; integruje funkce válce a vedení a nahrazuje tradiční kombinace děleného válce a vodicí tyče, zjednodušuje strukturu zařízení a snižuje náklady.

Srovnání náhrad řady TC vs SMC řady MGP

Průvodce rychlým výběrem ve třech krocích

1. Výběr velikosti vrtání: Vypočítejte požadovaný tah podle skutečného pracovního zatížení; zvolte velikost vrtání s teoretickým tahem ≥ skutečné zatížení × 1,5, s rezervou 50% bezpečnostní rezervy, aby se zabránilo provozu při přetížení.

2. Výběr typu ložiska: Zvolte kuličkové ložisko TCL pro přesné polohování a vysokofrekvenční scénáře hladkého cyklování; zvolte kluzné ložisko TCM pro vysoce zatížené, prašné a vysoce rázové pracovní podmínky.

3. Volba funkční konfigurace

￮ Požadavek na jemné nastavení zdvihu: Vyberte nastavitelný zdvih typu J (nastavitelný rozsah 0~50 mm)

￮ Požadavek detekce polohy: Vyberte konfiguraci magnetu S + vícesměrové magnetické spínače (lze instalovat ze čtyř stran)

￮ Pracovní prostředí při vysoké teplotě: Vyberte možnost -T odolná vůči vysokým teplotám (-20℃~120℃)

Shrnutí jedné věty

      Triaxiální válec vodicí tyče řady SOLH TC integruje vysokou tuhost, odolnost proti bočnímu zatížení a vysoce přesný výkon proti rotaci, s možnostmi dvou ložisek a volitelnými funkcemi s nastavitelným zdvihem a vysokou teplotou, sloužící jako cenově nejefektivnější přímá náhrada za řadu SMC MGP pro plně automatizované zvedání, zastavování a polohování jízdy.
