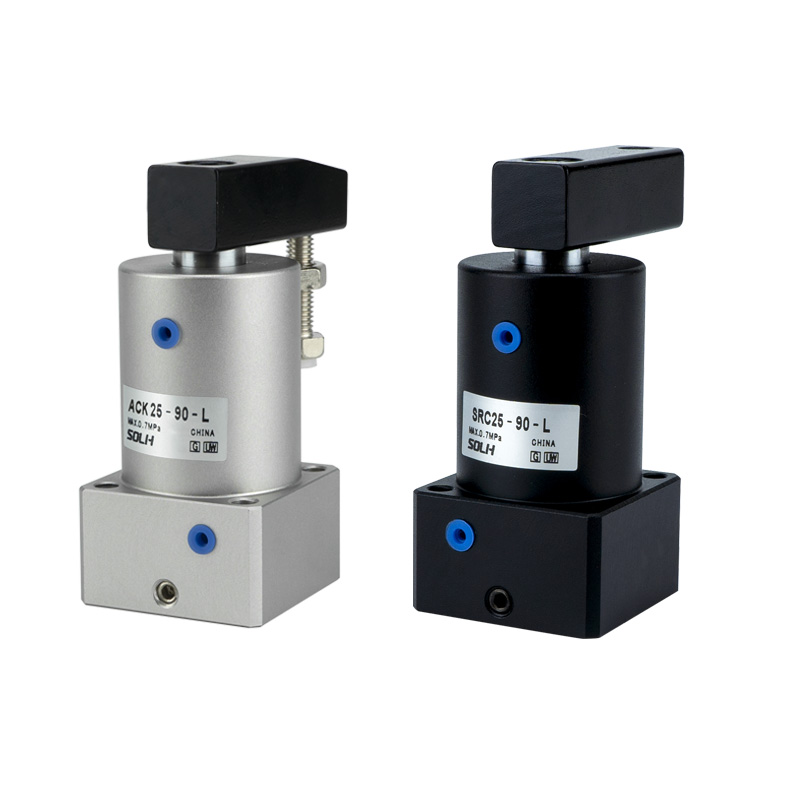

Úhlový válec řady ACK | Otočení o 90°/180° a upnutí dolů Válec 2 v 1

Značka: SOLH by Richge Technology

Přehled produktu a základní strukturální vlastnosti

     Řada SOLH ACK je vysoce výkonný úhlový válec 2 v 1 integrující rotaci 90°/180° a lineární upínací pohyb směrem dolů. Pokrývá velikosti otvorů od φ25 mm do φ63 mm a využívá profesionální třívodicí drážkovou strukturu pro vysokou přesnost a silnou odolnost proti excentrickému zatížení. Volitelné jednostranné/oboustranné přítlačné desky a směr otáčení vlevo/vpravo se plně přizpůsobí různým uspořádáním přípravků. Válec ACK se vyznačuje vysokou tuhostí, dlouhou životností a vysokou upínací kapacitou a je široce používán pro místa upínání obrobků s omezeným prostorem v automatizovaných obráběcích procesech, polohování svařování a upevňování lisováním.

1. Rotace a upínání směsi

• Standardní pracovní sekvence: Zatažení → 90°/180° otáčení vlevo/vpravo → vysunutí pro upnutí dolů

• Resetovat sekvenci: Zatažením uvolněte svorku → obrácená rotace → vysunutí a resetování

• Vysoce přesné polohování: Standardní úhel natočení 90° s vysokou přesností ±1,5°; Volitelný typ rotace o 180°, který zajišťuje opakovatelné a spolehlivé polohování obrobku.

2. Vysoká tuhost a prodloužená životnost

• Struktura se třemi vodicími drážkami: Optimalizovaný design třísměrného vedení poskytuje vynikající stabilitu pohybu, vysokou přesnost vedení a silnou schopnost proti vychýlení, čímž účinně odolává excentrickému zatížení během upínání.

• Konfigurace vysoce pevného materiálu: Pístní tyč využívá speciální legovanou ocel s procesem tepelného zpracování pro vynikající odolnost proti opotřebení a trvanlivost. Tělo válce prochází tvrdou anodizací, aby se zvýšila odolnost proti korozi a strukturální tuhost.

• Prémiové importované těsnění: Přijímá dovážené materiály těsnění s vynikající přizpůsobivostí složitým pracovním podmínkám, účinně snižuje únik vzduchu a výrazně prodlužuje celkovou životnost válce.

3. Flexibilní instalace a diverzifikovaná konfigurace

• Volitelné typy přítlačných desek: ACK jednostranná přítlačná deska pro úzké obrobky; ACKD oboustranná přítlačná deska pro široké obrobky, pokrývající různé požadavky na upnutí obrobků.

• Nastavitelný směr otáčení: L (otáčení proti směru hodinových ručiček doleva) a R (rotace ve směru hodinových ručiček doprava) volitelné, aby odpovídaly různým uspořádáním stanic na místě.

• Univerzální montážní design: Vybaveno 4 spodními průchozími otvory pro přímé upevnění, kompatibilní s montáží na přírubu. Vyhrazené standardní drážky spínače umožňují pohodlnou instalaci magnetických spínačů pro detekci polohy.

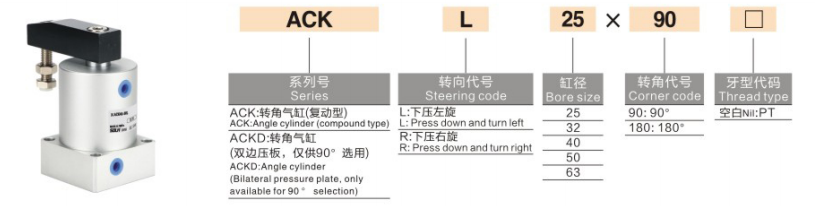

Kompletní pravidla pro pojmenování modelů a příklady objednávek

1. Typické modelové příklady: ACKL25-90, ACKDR40-90

2. Standardní příklady objednávek

• Jednostranné levé otočení o 90°: ACKL25-90 (vrtání φ25, levá rotace, standardní úhel 90°)

• Oboustranné pravé otočení o 90°: ACKDR32-90 (vrtání φ32, oboustranná deska, pravé otáčení, úhel 90°)

• Typ pro velké zatížení pro velké zatížení: ACKL63-90 (maximální vrtání φ63, levá rotace, úhel 90° pro upínání těžkého zatížení)

Všeobecné technické parametry (20℃, 0,5MPa standardní stav)

1. Základní specifikace

• Provozní režim: Dvojčinný složený pohyb (rotace + upnutí dolů)

• Rozsah pracovního tlaku: 0,15~1,0 MPa; Kontrolní tlak: 1,5 MPa

• Okolní teplotaTeplota: -20 ℃ ~ 80 ℃

• Provozní rychlost pístu: 50~200 mm/s

• Úhel rotace: 90° (standardní); 180° (volitelné)

• Standardní upínací zdvih: φ25=12mm; φ32=16mm; φ40 = 20 mm; φ50=25mm; φ63=30mm

2. Teoretická upínací síla (jednotka: N @ 0,5 MPa)

3. Hmotnost produktu (jednotka: kg @90° standardní typ)

Typické aplikační scénáře

• Obráběcí stroje a svařovací přípravky: Ideální pro polohování obrobku, upnutí, upevnění svařováním a proti posunutí lisovací stanice. Integrované otáčení a upínání 2 v 1 zjednodušuje mechanickou konstrukci a šetří instalační prostor.

• Elektronické a přesné zpracování součástí: Vhodné pro upínání palet, upevňování přípravků a mikropřesné polohování dílů. Vyznačuje se vysokou přesností polohování a nízkou tvorbou prachu, čímž splňuje přísné požadavky na přesnost a čistotu.

• Automatizovaný přenosový mechanismus: Široce používané pro omezování otočného stolu, polohování překlápěcího mechanismu a upínací stanice s krátkým zdvihem, poskytující stabilní, hladký a opakovatelný výkon složeného pohybu.

• Pracovní podmínky pro těžké opravy: Díky silné upínací síle a vynikající kapacitě proti excentrickému zatížení se dokonale přizpůsobí těžkému upínání obrobků, upevňování forem a scénářům přesného polohování s velkým zatížením.

Průvodce rychlým výběrem ve 3 krocích

1. Výběr velikosti vrtání: Vyberte velikost otvoru podle skutečného upínacího zatížení. Zajistěte, aby teoretická upínací síla ≥ skutečné zatížení × 1,5 bezpečnostní faktor; upřednostněte φ40 nebo větší vrtání pro náročné pracovní podmínky.

2. Výběr tahu: Standardní upínací zdvih se pohybuje od 12 mm do 30 mm. Vyhraďte si rezervu zdvihu 3~5 mm podle výšky obrobku, aby se zabránilo mechanickému rušení během provozu.

3. Výběr konfigurace

￮ Typ přítlačné desky: Zvolte jednostrannou desku ACK pro úzké obrobky; zvolte ACKD oboustrannou desku pro široké obrobky.

￮ Směr rotace: Zvolte L levou rotaci nebo R pravou rotaci podle aktuálního uspořádání stanice a podmínek mechanického rušení.

Shrnutí jedné věty

     Úhlový válec řady SOLH ACK využívá vysoce přesnou strukturu tří vodicích drážek, která podporuje rotaci 90°/180° a integraci upínání směrem dolů. S volitelnými jednostrannými/oboustrannými přítlačnými deskami, flexibilní rotací vlevo/vpravo a vynikajícím výkonem proti vychýlení pro velké zatížení se jedná o vysoce tuhé upínací řešení s dlouhou životností pro různé prostorově omezené automatické upínací stanice.
