Válec se dvěma tyčemi řady TN

Dvouhřídelový válec řady TN | Kompaktní levný dvoutyčový pneumatický válec

Značka: SOLH by Richge Technology

Přehled produktu a základní struktura

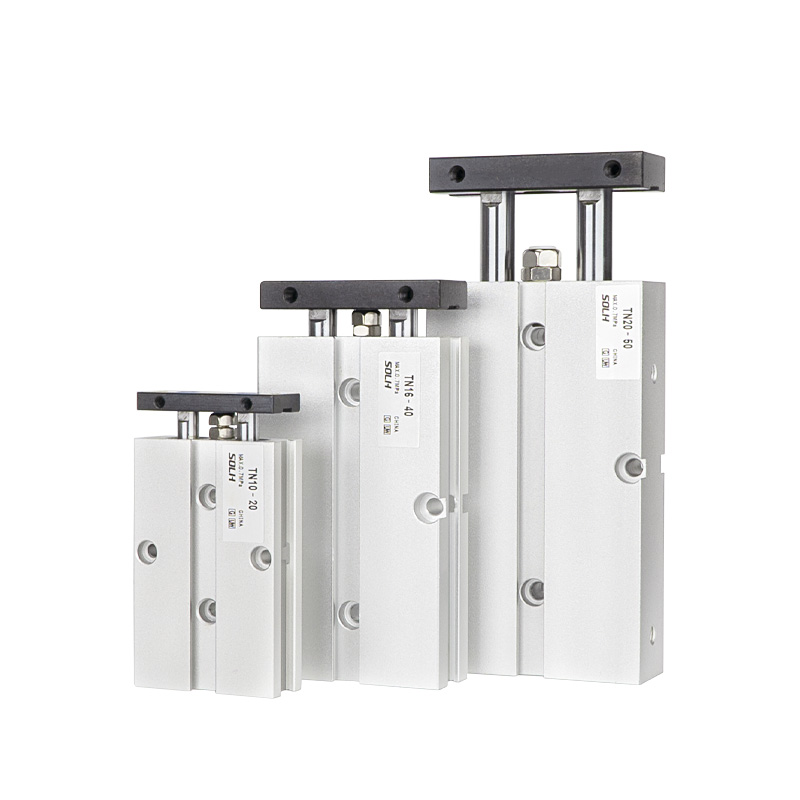

     Řada SOLH TN je cenově výhodný kompaktní dvouhřídelový válec s jednopístovou konstrukcí s dvojitou tyčí a kluzným vedením ložisek. Navrženo pro prostorově úspornou instalaci a všestrannou montáž, je dodáváno se standardními vestavěnými magnetickými kroužky a nastavitelným tlumičem zdvihu. S přesností proti otáčení ±0,2° a vynikajícím výkonem proti vychýlení je válec TN široce používán v automatizačních scénářích s malým zatížením, včetně přesného polohování, lisování obrobků, blokování materiálu a lineárního přenosu, což poskytuje vynikající univerzálnost a cenové výhody pro standardní automatizované stanice.

1. Základní strukturální výhody

• Stabilní synchronní provoz s dvojitou tyčí: Přijímá jednopístovou a dvojitou paralelní tvrdochromovanou tyč s prodlouženým posuvným pouzdrem. Synchronní struktura se dvěma tyčemi účinně odolává kroucení a kývání a dosahuje spolehlivého výkonu proti vychýlení s tolerancí otáčení ±0,2° pro úkoly navádění s lehkým zatížením.

• Jemné doladění nastavitelného vyrovnávací paměti a zdvihu: Vybaveno přední nastavitelnou pryžovou antikolizní podložkou pro přesné jemné doladění zdvihu a měkké tlumení; sladěný s pevným zadním nárazníkem pro snížení provozních rázů a hluku a zajištění stabilního vratného pohybu.

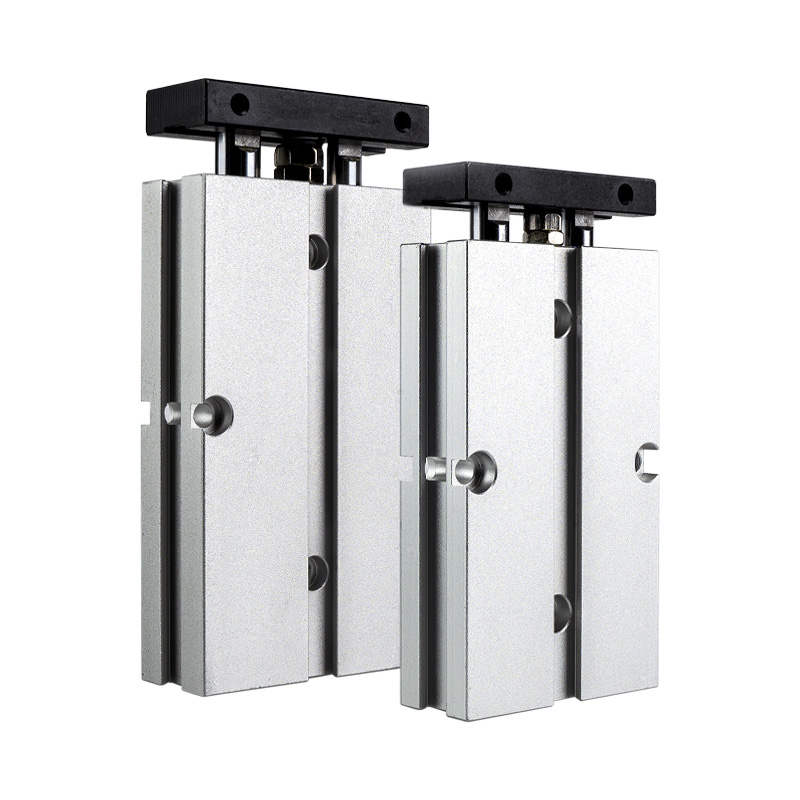

• Prostorově úsporná 3stranná montáž: Konstrukce vestavěného těla podporuje flexibilní instalaci ze spodního, horního a bočního směru. Vyhrazené boční drážky umožňují přímou montáž magnetického spínače bez dalších držáků, což maximalizuje využití prostoru zařízení.

• Standardní magnetická konfigurace: Vestavěný magnetický kroužek (sufix S) je standardně vybaven pro všechny modely řady TN bez dostupné nemagnetické verze, což umožňuje pohodlnou detekci polohy zdvihu pro univerzální automatizované aplikace.

2. Rozlišení základních produktů (reference pro výběr klíče)

• Řada TN vs. TR: TN přijímá podnikový standard s kompaktnější velikostí, nižší cenou a bez možnosti vrtání φ6; TR odpovídá průmyslovému standardu JIS s vyšší tuhostí, odolností proti vysokému zatížení a kompletními rozměry vrtání včetně φ6.

• Řada TN vs CXS / CXSJ: TN se vyznačuje jednopístovou konstrukcí se standardním výstupem s jedním tahem, cenově dostupnější a úspornější; CXS a CXSJ využívají dvoupístový design s dvojitým tahovým výstupem a vynikajícím vysokorychlostním výkonem, který je vhodný pro scénáře s velkým zatížením a vysokou přesností.

Klasifikace hlavní podřady (typ tyče)

Řada TN pokrývá dva hlavní typy tyčí, které splňují požadavky na provoz s jedním koncem a oboustranné požadavky na průchozí pohyb pro různé automatizační stanice s malým zatížením.

Kompletní pravidla pro pojmenování modelů

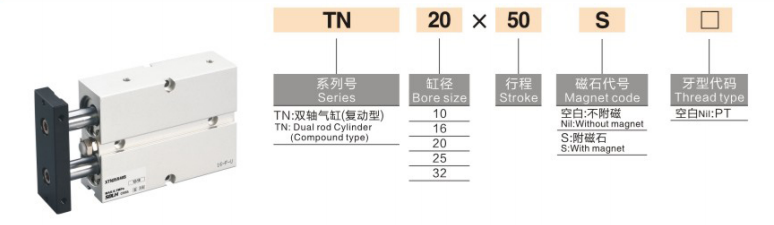

Příklad modelu: TN20×50S

1. Definice kódu pojmenování

1. Kód série: TN (tyč s jedním koncem) / TNW (tyč s dvojitým koncem)

2. Velikost otvoru: 10 / 16 / 20 / 25 / 32 mm (vrtání φ6 není k dispozici, liší se od řady TR)

3. Standardní zdvih: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (max. zdvih: 200 mm)

4. Konfigurace magnetického prstence: S (standardní vestavěný magnetický kroužek, povinná konfigurace, žádná nemagnetická verze)

5. Typ závitu: Výchozí závit PT (Rc); volitelný závit G (přípona G) / závit NPT (přípona T)

6. Magnetický spínač: Volitelné modely CS1-J, CS1-G, D-M9B a další, přímo nainstalované na bočních vyhrazených drážkách

Všeobecné standardní technické parametry

(Standardní testovací podmínky: 20℃ normální teplota, suchý vzduch)

• Provozní režim: Dvojčinný pohon s jedním pístem

• Rozsah pracovního tlaku: 0,15~1,0MPa

• Důkazný tlak: 1,5 MPa

• Okolní teplota: -20℃~70℃ (prostředí bez ledu)

• Provozní rychlost: 30~500 mm/s

• Přesnost proti rotaci: ±0,2° (stabilní přesnost vedení při lehkém zatížení)

• Režim vyrovnávací paměti: Přední nastavitelná pryžová protikolizní podložka + zadní pevný pryžový nárazník (bez možnosti vzduchového nárazníku)

• Velikost potrubního portu

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Způsob montáže: Instalace vestavěné karoserie + 3stranná montáž (spodní / horní / boční), ultra-prostorově úsporný design

Teoretická data tahu a tahu (@0,5 MPa, jednotka: N)

Jednopístová konstrukce se standardním výstupem s jedním tahem, nákladově efektivní pro konvenční scénáře nízkého zatížení

Průvodce rychlým výběrem

1. Rozpočet a výběr prostoru: Vyberte si řadu TN pro ultrakompaktní prostor a nízké náklady na nízkou zátěž; vyberte řadu TR pro standard JIS, provoz s vysokým zatížením a požadavky na vrtání φ6.

2. Výběr tahu a výkonu: Přijměte dvoupístové válce CXS/CXSJ pro dvojitý tahový výkon a vysokorychlostní scénáře typu pick-and-place; vyberte jednopístové válce TN/TR, pokud standardní jednoduchý tah splňuje pracovní požadavky.

3. Výběr typu tyče: Vyberte standardní TN tyč s jedním koncem pro konvenční jednosměrný provoz; vyberte TNW dvojitou průchozí tyč pro oboustrannou montáž a obousměrný synchronní pohyb.

4. Poznámka k magnetické konfiguraci: Všechny cylindrické vložky řady TN jsou standardně vybaveny magnetickým kroužkem S (povinná konfigurace), není vyžadován žádný další výběr.

Shrnutí jedné věty
