Válec s dvojitou tyčí řady CXS

Dvojitý válec řady CXS | Kompaktní pneumatický válec s vysokou tuhostí a nulovou rotací

Značka: SOLH by Richge Technology

Přehled produktu a základní struktura

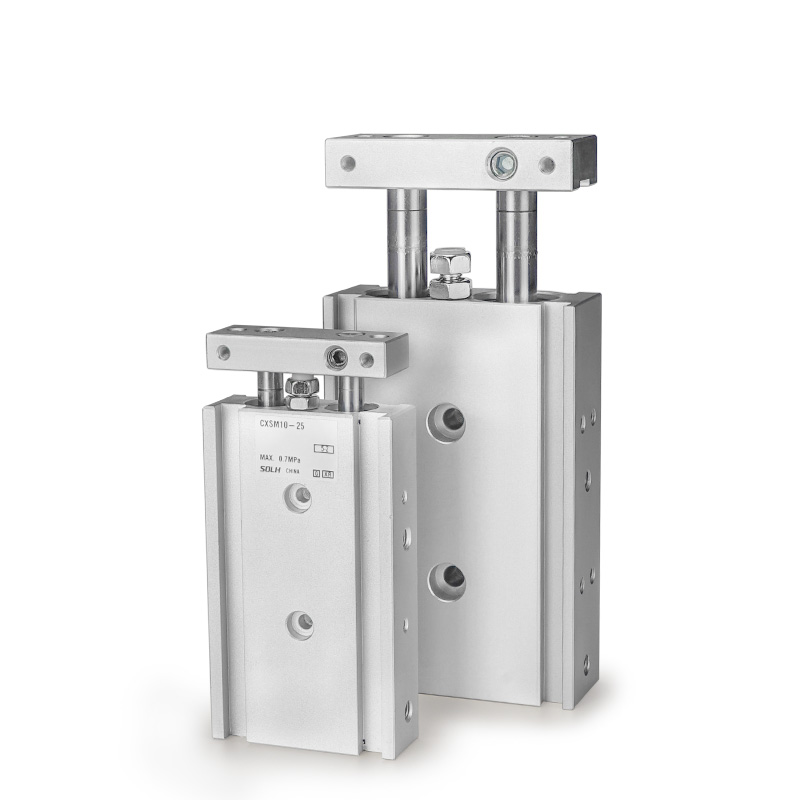

     Řada SOLH CXS je vysoce tuhý dvouválec tenkého typu využívající integrovanou konstrukci dvou pístů a dvojité vodicí tyče. Díky koaxiálním duálním tyčím a synchronnímu dvoupístovému pohonu poskytuje téměř dvojnásobný tah ve srovnání s jednoválci, spárovaný s ultra přesným výkonem ±0,1° s nulovou rotací. Díky vynikající tuhosti a silné odolnosti proti bočnímu zatížení tento válec nevyžaduje žádné další vodicí příslušenství, dokonale se hodí pro vysoce přesný lineární pohyb, jako je uchop a umístěte, přenos materiálu, polohování a lehké lisování v kompaktních automatizovaných prostorech.

Hlavní strukturální výhody

• Integrace duálního pístu a duální vodicí tyče: Volitelné konfigurace kluzných ložisek (M) a kuličkových ložisek (L) s plně univerzálními celkovými rozměry, kompatibilní s různými pracovními podmínkami a nákladovými rozpočty.

• Standardní magnetický a nárazníkový design: Vestavěný magnetický kroužek (standardní přípona Z) rezervuje pozice pro přímou instalaci magnetického spínače bez dalších držáků. Dvoustranný pryžový nárazník je standardem; vzduchový tlumič je volitelný pro modely s velkým otvorem pro eliminaci vysokorychlostních nárazů.

• Vestavěná vysoká tuhost: Integrovaná dvojitá tyčová struktura výrazně zvyšuje celkovou strukturální stabilitu, účinně odolává bočnímu a excentrickému zatížení a zajišťuje stabilní a opakovatelnou přesnost lineárního pohybu.

Klasifikace hlavní podřady (typ ložiska a tyče)

Řada CXS pokrývá čtyři běžné modely, které plně vyhovují nízkorychlostním těžkým, vysokorychlostním přesným a bilaterálním scénářům práce s průchozí tyčí pro kompaktní automatizační zařízení.

Kompletní pravidla pro pojmenování modelů

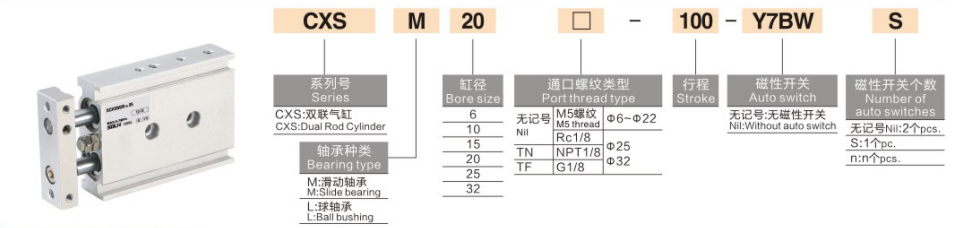

Příklad modelu: CXSM20-50Z-M9B

1. Definice kódu pojmenování

1. Kód série: CXS + typ ložiska a tyče (M / L / WM / WL)

2. Velikost otvoru: 6/10/15/20/25/32 mm (plný standardní rozsah vrtání)

3. Standardní zdvih: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (max. zdvih: 100 mm)

4. Konfigurace vyrovnávací paměti a magnetického prstence

￮ Z: Standardní konfigurace (vestavěný magnetický kroužek + dvojitý pryžový nárazník, kompatibilní s instalací magnetického spínače)

￮ AZ: Vzduchový nárazník (pouze pro velké otvory φ20/25/32, pro scénáře s vysokou rychlostí a velkým zatížením proti nárazu)

￮ Žádná přípona Z: Nemagnetický typ (instalace magnetického spínače není k dispozici)

5. Magnetický spínač: Volitelné modely D-M9B, D-A93, D-M9N a další; instalované přímo na boční drážky vodicí tyče bez montážních držáků

6. Uzamknout zařízení (volitelné): R (zámek zatažení konce), P (zámek vysunutí konce)

Všeobecné standardní technické parametry

(Standardní testovací podmínky: 20℃ normální teplota, suchý vzduch)

• Provozní režim: Dvojčinný dvoupístový synchronní pohon (výstup s dvojitým tahem)

• Rozsah pracovního tlaku: 0,1~0,7MPa (minimální pracovní tlak: 0,1MPa)

• Důkazný tlak: 1,05 MPa

• Okolní teplota: -10℃~60℃ (konvenční prostředí bez ledu)

• Provozní rychlost: 30~300 mm/s (CXSL vysokorychlostní typ až 400 mm/s)

• Přesnost proti rotaci: ±0,1° (ultra vysoká přesnost, téměř nulová torze)

• Režim vyrovnávací paměti: Dvojitý pryžový nárazník jako standard; vzduchový nárazník (AZ) volitelně pro otvory φ20/25/32

• Velikost potrubního portu

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Způsob montáže: 3stranná montáž (spodní / horní / boční), flexibilní instalace přizpůsobená různým kompaktním uspořádáním zařízení

Teoretická data tahu a tahu (@0,5 MPa, jednotka: N)

Dvoupístová konstrukce zajišťujedvojitá výstupní síla ve srovnání s jednopístovými válci stejné velikosti vrtání

Průvodce rychlým výběrem

1. Výběr typu ložiska a tyče: Zvolte CXSM pro pracovní podmínky odolné proti opotřebení a vysokému zatížení; vyberte CXSL pro vysokorychlostní a ultra plynulý provoz; přijmout CXSWM/CXSWL pro oboustranný výstup přes tyč a požadavky na oboustranný provoz.

2. Výběr magnetické konfigurace: Vyberte příponu Z s vestavěným magnetickým kroužkem pro detekci polohy zdvihu; vynechejte příponu Z pro scénáře nemagnetické aplikace.

3. Výběr konfigurace vyrovnávací paměti: Vybavení vzduchovým tlumičem AZ pro vysokorychlostní pracovní podmínky s dlouhým zdvihem a vysokým nárazem; přijmout standardní pryžový nárazník pro konvenční obecné scénáře.

4. Výběr vrtání a zdvihu: Potvrďte velikost otvoru podle skutečného tahu a požadavků na zatížení; standardní rozsah zdvihu je 5~100 mm s maximálním limitem zdvihu 100 mm.

Shrnutí jedné věty

     Dvoupístový válec řady SOLH CXS se vyznačuje dvoupístovým výstupem s dvojitým tahem, přesností nulové rotace ±0,1°, vysokým odporem bočního zatížení a volitelným vzduchovým tlumičem, který slouží jako cenově výhodné řešení vysoce přesného pohonu pro kompaktní automatizované polohovací, lisovací a přenášecí stanice.
