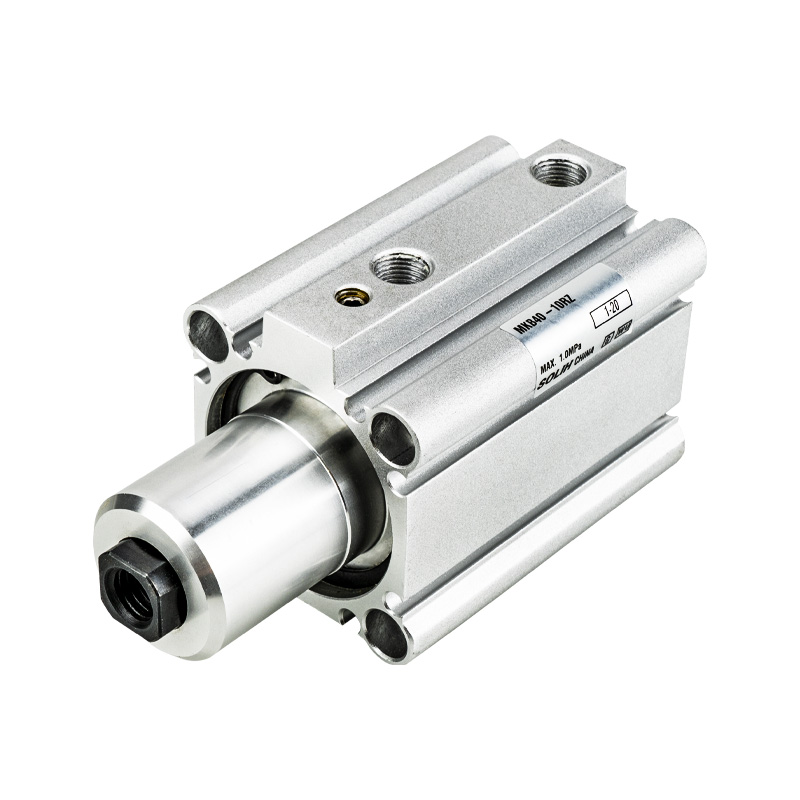

Rotační upínací válec řady MK | Rotace o 90° a lineární svorka Pneumatický válec 2 v 1

Značka: SOLH by Richge Technology

Přehled produktu a základní strukturální vlastnosti

     Řada SOLH MK je standardní rotační upínací válec 2 v 1 integrující rotaci o 90° a lineární upínací pohyb. Pokrývá velikosti otvorů od φ12 mm do φ63 mm se standardními upínacími zdvihy v rozsahu od 5 mm do 50 mm. Díky ultrakompaktní instalaci, 3krát vylepšenému přípustnému momentu setrvačnosti, montáži čtyřstranného magnetického spínače a volitelné rotaci vlevo/vpravo je tento válec ideální pro prostorově omezené automatizované stanice pro polohování, upínání a upevňování obrobků, sloužící jako základní pneumatická součást pro standardní automatizované upínací systémy.

1. Složený Rotační & Upínací pohyb

• Pracovní sekvence: Zatažení → 90° otáčení vlevo/vpravo → vysunutí pro upnutí; Opačné pořadí: Zatažením uvolněte svorku → otočení o 90° zpět → vytažením pro resetování.

• Vysoce přesné polohování: Pevný úhel rotace 90° s tolerancí ±5°, poskytuje vynikající výkon proti rotaci a spolehlivou přesnost opakovaného polohování.

2. Vylepšená kapacita pro vysoké zatížení

• 3x vyšší moment setrvačnosti: Nová modernizovaná řada MK ztrojnásobuje přípustný moment setrvačnosti, čímž se vyrovná vysokému zatížení tradiční řady MK2, dokonale se přizpůsobí vysokorychlostnímu provozu a scénářům upínání obrobků s velkou setrvačností.

• Silná upínací síla: Model s maximálním otvorem φ63 poskytuje silnou upínací sílu až 12,4 kN při 0,5 MPa, což zajišťuje stabilní a pevné upnutí pro náročné aplikace.

3. Kompaktní tělo a flexibilní vícesměrná instalace

• Tenká a zkrácená struktura: Ultratenký design těla s celkovou délkou o 3~10 mm kratší než běžné válce MK2, což výrazně zlepšuje využití prostoru pro úzké a kompaktní uspořádání zařízení.

• Montáž vícestranného spínače: Podporuje instalaci 4stranného magnetického spínače (φ20/φ25 pouze pro 2strany). Konstrukce vestavěného spínače zabraňuje vnějšímu vystavení a rušení, což umožňuje flexibilní a čisté uspořádání obvodů.

• Univerzální způsob montáže: Vybaveno průchozími otvory a otvory se závitem se dvěma konci, kompatibilní s přímou pevnou montáží a montáží na přírubu pro splnění různých požadavků na montáž.

4. Spolehlivý a trvanlivý výkon

• Stabilní ukládání do vyrovnávací paměti: Dvojčinná konstrukce s dvoustrannými pryžovými tlumiči účinně snižuje provozní rázy, vibrace a hluk při provozu pro dlouhodobě stabilní cyklický provoz.

• Bezolejový provoz: Přijímá profesionální design bezolejového mazání, vhodný pro bezprašné a čisté pracovní prostředí.

• Standardní magnetická konfigurace: Vestavěný magnetický kroužek s vyhrazenými montážními drážkami pro magnetické spínače, vhodný pro detekci polohy zdvihu.

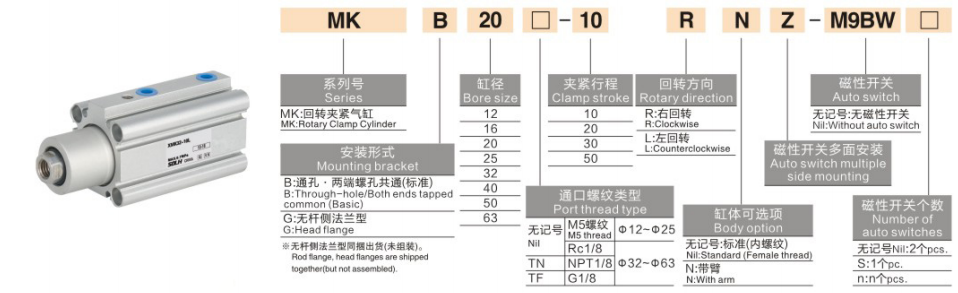

Kompletní pravidla pro pojmenování modelů a příklady objednávek

1.Typické modelové příklady: MKB20-10RZ, MKB40-20LZ-M9BW

2. Příklady standardních zakázek

• Standardní rotace doprava: MKB25-15RZ (vrtání φ25, zdvih 15 mm, otáčení ve směru hodinových ručiček, bez spínače)

• Levá rotace s duálními spínači: MKB32-20LZ-2S (vrtání φ32, zdvih 20 mm, otáčení proti směru hodinových ručiček, dvoupolohové spínače)

• Typ pro velké zatížení pro velké zatížení: MKB63-50RZ (vrtání φ63, maximální zdvih 50 mm, pravá rotace pro upínání těžkého zatížení)

Všeobecné technické parametry (20℃, 0,5MPa standardní stav)

1. Základní specifikace

• Provozní režim: Dvojčinný složený pohyb (90° rotace + lineární upnutí)

• Rozsah pracovního tlaku: 0,1~1,0 MPa; Kontrolní tlak: 1,5 MPa

• Okolní teplota: -10℃~70℃ (nemrznoucí); -10℃~60℃ s nainstalovanými magnetickými spínači

• Provozní rychlost pístu: 50~200 mm/s

• Režim vyrovnávací paměti: Oboustranný pryžový nárazník

• Režim mazání: Bezolejový provoz (není potřeba mazání)

2. Údaje o upínací síle (jednotka: kN @ 0,5 MPa)

3. Přípustný moment setrvačnosti (jednotka: kg·m²)

4. Hmotnost produktu (jednotka: kg @ 20 mm zdvih)

Typické aplikační scénáře

• Polohování a upínání obrobku: Široce se používá pro upínání obráběcích strojů, polohování svařování, upevnění lisování a upínání montážních stanic. Integrovaná konstrukce otáčení a upínání 2 v 1 zjednodušuje mechanickou konstrukci a šetří instalační prostor.

• Elektronické a přesné upevnění součástí: Vlastnosti bez obsahu oleje a nízké prašnosti dokonale vyhovují upínání polovodičových podložek, umístění krytu telefonu a mikropřesného upevnění součástí, splňují požadavky na vysokou čistotu a vysokou přesnost.

• Automatizované omezení přenosu: Ideální pro omezování otočného stolu, polohování překlápěcího mechanismu a rotační upínací stanice s krátkým zdvihem, poskytující stabilní a opakovatelný výkon složeného pohybu.

• Heavy-Duty Fixační stanice: Vybavena vysokou upínací silou a vynikající schopností proti vychýlení, je použitelná pro těžké upínání obrobků, upevňování forem a scénáře přesného polohování s velkým zatížením.

Průvodce rychlým výběrem ve 3 krocích

1. Výběr velikosti vrtání: Vyberte velikost otvoru podle skutečného upínacího zatížení. Zajistěte, aby teoretická upínací síla ≥ skutečné zatížení × 1,5 bezpečnostní faktor; upřednostněte φ40 nebo větší vrtání pro náročné pracovní podmínky.

2. Výběr tahu: Standardní upínací zdvih se pohybuje od 5 mm do 50 mm. Vyberte zdvih na základě skutečné výšky obrobku a ponechte si rezervu 3~5 mm, abyste zabránili mechanickému rušení.

3. Výběr konfigurace

￮ Směr rotace: Vyberte RZ (otočení doprava ve směru hodinových ručiček) nebo LZ (otočení proti směru hodinových ručiček doleva), aby odpovídalo uspořádání stanice na místě.

￮ Detekce polohy: Vyberte konfiguraci 2S duálního spínače pro získání signálů dvou poloh pro stav upnutí a uvolnění.

Shrnutí jedné věty

     Standardní rotační upínací válec řady SOLH MK integruje 90° rotaci a lineární upínací funkce, vyznačuje se 3krát vylepšeným momentem setrvačnosti, ultra kompaktním tělem, vícesměrnou montáží a silnou schopností upínání pro velké zatížení, sloužící jako optimální prostorově úsporné a vysoce stabilní pneumatické řešení pro automatizované polohovací a upínací stanice.
