Válec vodícího stolu řady MGF | Nízkoprofilový pneumatický válec s vysokou odolností proti průhybu

Značka: SOLH by Richge Technology

Přehled produktu a základní strukturální vlastnosti

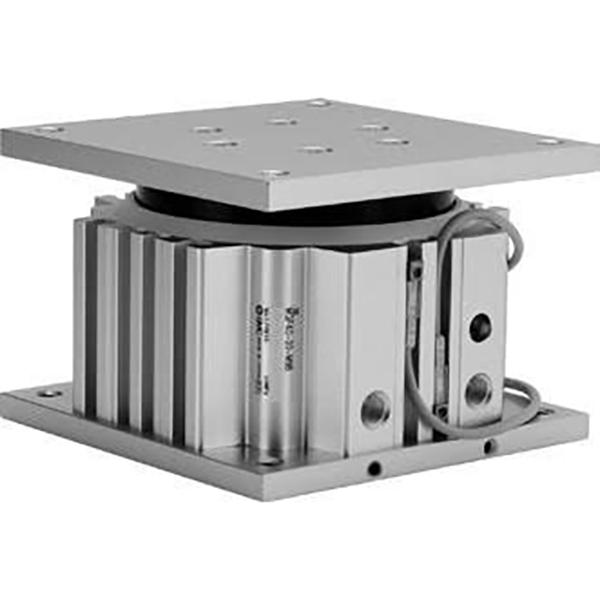

     Řada SOLH MGF je nízkoprofilový válec pro vodicí stůl vyznačující se velkou strukturou soustředného vodícího pouzdra a rovnoměrnou nosností proti vychýlení o 360°. Tento válec, který pokrývá velikosti vrtání φ40 mm, φ63 mm a φ100 mm se standardními krátkými zdvihy v rozmezí od 30 mm do 100 mm, má ultratenký design s nízkou výškou a podporuje horní a spodní obousměrnou montáž. Poskytuje vynikající výkon proti excentrickému zatížení a vysoce přesnou antirotační schopnost, dokonale se hodí pro pracovní podmínky s krátkým zdvihem a těžkým zatížením, jako je zvedání obrobků, přesné polohování, otáčení stanice a těžké tlačení, a slouží jako preferované pneumatické řešení pro kompaktní automatizovaná zařízení.

Klíčové strukturální výhody

• Ultranízký profil a minimální výška: Celková výška instalace je o 15–20 % nižší než u řady MGQ, díky ultratenkému tělu, které vyhovuje vysoce kompaktnímu uspořádání zařízení. Nahrazení tradiční konstrukce dvojité vodicí tyče soustředným vodicím pouzdrem o velkém průměru snižuje celkovou hmotnost přibližně o 15 % a poskytuje konzistentní 360° všesměrový výkon proti vychýlení bez směrové citlivosti.

• Výkonné antiexcentrické zatížení a vysoká tuhost: Integrovaná velká vodicí objímka a vestavěná konstrukce čepu proti rotaci dodávají válci ultra velký přípustný krouticí moment dosahující až 409 N·m u modelu φ100 mm. Stabilně snáší excentrická zatížení z jakéhokoli směru 360° bez vychýlení nebo zadření. Vysoce přesná přesnost proti rotaci zajišťuje stabilní opakované polohování: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Flexibilní uspořádání montáže a potrubí: Přijímá inovativní horní a spodní obousměrný montážní design, který umožňuje pevnou instalaci na horní i spodní povrch pro přizpůsobení horizontálnímu zvedání, vertikálnímu lisování a vícesměrným pracovním scénářům. Magnetické spínače, které jsou vybaveny čtyřstrannou T-drážkou (tři dostupné strany kromě povrchu potrubí), mohou být instalovány na čtyřech stranách pro flexibilní vícepolohovou detekci zdvihu.

• Odolný a nenáročný na údržbu: Dvojčinná vratná konstrukce s pryžovými tlumiči s dvojitým koncem účinně snižuje nárazy při pohybu a provozní hluk, čímž prodlužuje životnost válce a periferního zařízení. Bezolejová bezúdržbová konstrukce podporuje provoz v čistém prostředí a výrazně snižuje denní náklady na údržbu.

Kompletní pravidla pro pojmenování modelů

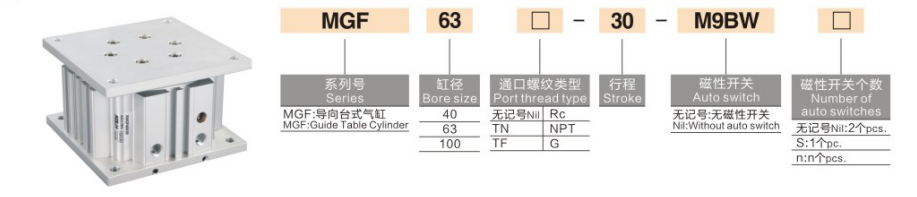

Příklady modelů: MGF63-50-M9BW | 10-MGF40-30-Y59B

Referenční příklady standardních objednávek

• MGF40-30: vrtání 40 mm, zdvih 30 mm, standardní typ bez magnetického spínače

• MGF63-75-2S: vrtání 63 mm, zdvih 75 mm, duální magnetické spínače pro detekci dvou poloh

• 10-MGF100-100-Y59B: vrtání 100 mm, zdvih 100 mm, čistá řada s nízkým obsahem prachu s magnetickým spínačem Y59B

Standardní základní technické parametry

(Standardní testovací podmínky: 20℃ normální teplota, jmenovitý tlak 0,5 MPa)

1. Všeobecné specifikace výkonu

• Provozní režim: Dvojčinný vratný pohyb

• Rozsah pracovního tlaku: 0,1~1,0 MPa; Kontrolní tlak: 1,5 MPa

• Okolní teplota: -10℃~60℃ (prostředí bez ledu)

• Provozní rychlost pístu: 50~500 mm/s

• Režim vyrovnávací paměti: Dvojitý pryžový nárazník pro snížení nárazů a eliminaci hluku

• Režim mazání: Bezolejový bezúdržbový provoz, kompatibilní s čistými dílnami

2. Teoretická data tahu (jednotka: N)

3. Údaje o přípustném točivém momentu (100 mm/s, jednotka: N·m)

4. Údaje o hmotnosti produktu (50 mm zdvih, jednotka: kg)

Typické aplikační scénáře

• Zvedací a polohovací stanice: Ideální pro zvedání obrobků na výrobní lince, polohování palet a vyhazování přípravků. Vysoce tuhá vodicí struktura zajišťuje stabilní provoz v podmínkách vysokého zatížení s krátkým zdvihem bez odchylky polohy.

• Otáčení stanic a přepínání směru: Vhodné pro otáčení indexové desky, překlápění obrobku o 90° a automatizované procesy přepínání směru. Ultra vysoká přesnost proti rotaci zaručuje konzistentní přesnost obrábění a montáže.

• Těžký překlad na krátkou vzdálenost: Perfektní pro tlačení/tahání těžkých břemen s krátkým zdvihem a excentrické zatížení v libovolném směru o 360°. Jednotná všesměrová schopnost proti vychýlení řeší směrové omezení tradičních válců s dvojitou vodicí tyčí.

• Automatizované zařízení s vysokou čistotou: Bezolejový a nízkoprašný design se přizpůsobí přísným pracovním prostředím polovodičových, 3C elektronických a lékařských zařízení, splňuje standardy čisté dílenské výroby s nízkými požadavky na údržbu.

Porovnání základních rozdílů MGF vs MGQ

Průvodce rychlým výběrem ve třech krocích

1. Výběr velikosti vrtání: Vyberte vhodný otvor na základě skutečného pracovního zatížení. Zajistěte teoretický tah ≥ skutečné zatížení × 1,5. Upřednostněte větší velikosti vrtání pro pracovní podmínky s excentrickým zatížením, abyste zvýšili stabilitu a výkon proti průhybu.

2. Výběr tahu: Standardní možnosti zdvihu jsou 30 mm, 50 mm, 75 mm a 100 mm. Upřednostněte řadu MGF pro všechny aplikace s krátkým zdvihem (≤100 mm), které vyžadují nízký profil a vysokou antiexcentrickou kapacitu.

3. Výběr konfigurace

￮ Dvoupolohová detekce zdvihu: Vyberte konfiguraci 2S s duálním magnetickým spínačem pro přesné monitorování polohování od konce ke konci.

￮ Prostředí s vysokou čistotou: Vyberte si řadu s 10 předponami čistého a nízkého prachu, abyste se přizpůsobili scénářům polovodičových, lékařských a elektronických přesných zařízení.

Shrnutí jedné věty

     Nízkoprofilový válec s vodicím stolem řady SOLH MGF se vyznačuje ultratenkou instalační výškou, 360° rovnoměrnou nosností proti vychýlení, velkým přípustným kroutícím momentem a obousměrnou flexibilitou montáže, sloužící jako optimální pneumatické řešení s krátkým zdvihem pro velké zatížení pro kompaktní přesné automatizační zařízení.
