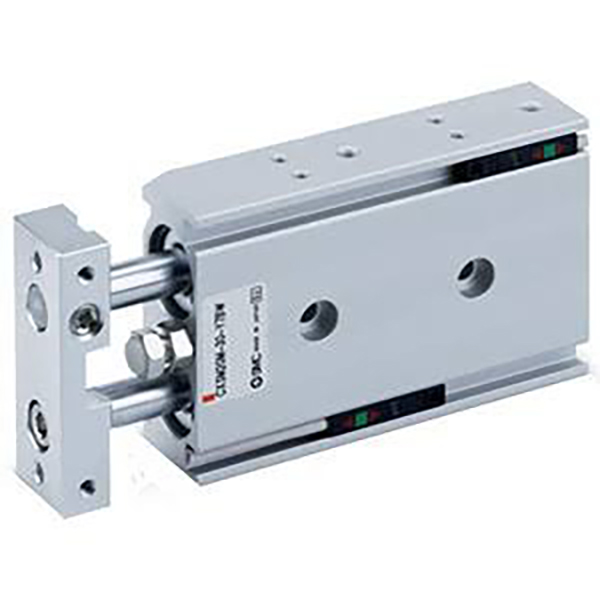

Kompaktní dvouválec řady CXSJ | Ultratenký dvoupístový válec s dvojitou tyčí

Značka: SOLH by Richge Technology

Přehled produktu a základní struktura

Řada SOLH CXSJ je modernizovaná ultrakompaktní verze standardního dvouválce CXS. Přijímá integrovanou konstrukci s dvojitým pístem a dvojitou vodicí tyčídvojnásobný tah ve srovnání s jednoválci a dosahuje nulové přesnosti otáčení ±0,1°. Optimalizovaná kratší délkou, užší šířkou a nižší hmotností než tradiční modely CXS, řada CXSJ se vyznačuje flexibilnější montáží a je speciálně navržena pro aplikace typu pick-and-place, transfer materiálu, přesné polohování a lisování s malým zatížením v ultra stísněných prostorách automatizace.

Hlavní strukturální výhody

• Integrace duálního pístu a duální vodicí tyče: Volitelné konfigurace kluzných ložisek (M) a kuličkových ložisek (L) s univerzálními celkovými rozměry, vyváženou trvanlivostí, přesností a cenou pro různé pracovní podmínky.

• Oboustranná základna magnetického spínače: Podporuje 4směrnou instalaci bez konstrukčního zásahu, umožňuje flexibilní detekci polohy ve více úhlech a symetrické přizpůsobení levé/pravé montáže.

• Standardní vyrovnávací a magnetický design: Vybaveno dvojitými pryžovými tlumiči pro stabilní odpružení; vestavěný magnetický kroužek (přípona Z) je vyhrazen pro instalaci magnetického spínače. Bez možnosti vzduchového tlumiče (AZ), pryžový tlumič slouží jako standardní tlumení nárazů.

• Konstrukce se dvěma porty pro malé otvory: Velikosti vrtání φ6 a φ10 podporují dvojité axiální a boční potrubí, což výrazně optimalizuje uspořádání potrubí v ultrakompaktním uspořádání zařízení.

Klasifikace hlavní podřady (typ ložiska a tyče)

Řada CXSJ pokrývá čtyři základní modely, které odpovídají nízkorychlostnímu vysokému zatížení, vysokorychlostní přesnosti a pracovním scénářům s dvojitým výstupem, čímž je dosaženo plného pokrytí požadavků kompaktní automatizace.

Kompletní pravidla pro pojmenování modelů

Příklad modelu: CXSJL20-50Z-M9B

1. Definice kódu pojmenování

1. Kód série: CXSJ + typ ložiska a tyče (M / L / WM / WL)

2. Velikost otvoru: 6/10/15/20/25/32 mm (plný standardní rozsah vrtání)

3. Standardní zdvih: 5/10/15/20/25/30/40/50/75/100 mm (max. zdvih: 100 mm)

4. Konfigurace vyrovnávací paměti a magnetického prstence

￮ Z: Standardní konfigurace (vestavěný magnetický kroužek + dvojitý pryžový nárazník, kompatibilní s instalací magnetického spínače)

￮ Žádná přípona Z: Nemagnetický typ (magnetický spínač není k dispozici)

￮ Poznámka: Řada CXSJ podporuje pouze pryžový nárazník, bez možnosti vzduchového nárazníku (AZ).

5. Magnetický spínač: Volitelné D-M9B, D-A93, D-M9N; přímo instalované na boční drážky s 4směrnou oboustrannou kompatibilitou základny

6. Uzamknout zařízení (volitelné): R (zámek zatažení), P (zámek vysunutí)

Všeobecné standardní technické parametry

(Standardní testovací podmínky: 20℃ normální teplota, suchý vzduch)

• Provozní režim: Dvojčinný dvoupístový pohon (výstup s dvojitým tahem)

• Rozsah pracovního tlaku: 0,1~0,7MPa (φ6: minimálně 0,15MPa; φ10~φ32: minimálně 0,1MPa)

• Důkazný tlak: 1,05 MPa

• Okolní teplota: -10℃~60℃ (prostředí bez ledu)

• Provozní rychlost: 30~800 mm/s (CXSJL vysokorychlostní typ až 800 mm/s; CXSJM 30~600 mm/s)

• Přesnost proti rotaci: ±0,1° (nulová přesnost zkrutu, v souladu se standardní řadou CXS)

• Režim vyrovnávací paměti: Pouze oboustranný pryžový tlumič (bez možnosti vzduchového tlumiče)

• Velikost potrubního portu

￮ φ6 / φ10: M5×0,8 (podpora axiálního a bočního dvojitého potrubí)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (pouze boční potrubí)

• Způsob montáže: 3stranná montáž (spodní / horní / boční); oboustranná základna podporuje symetrickou levou a pravou instalaci

Teoretická data tahu a tahu (@0,5 MPa, jednotka: N)

Dvoupístová konstrukce zajišťujedvojitá výstupní síla ve srovnání s jednopístovými válci stejné velikosti vrtání

Porovnání rozdílu mezi CXSJ a CXS

CXSJ je vylepšená ultrakompaktní verze CXS, optimalizovaná speciálně pro scénáře automatizace v úzkém prostoru

Průvodce rychlým výběrem

1. Výběr typu ložiska a tyče: Zvolte CXSJM pro prostředí odolné proti opotřebení, velké zatížení a prašné prostředí; vyberte CXSJL pro vysokorychlostní hladký a častý vratný pohyb; přijmout CXSJWM/CXSJWL pro výstup tyče se dvěma konci a bilaterální synchronní provoz.

2. Výběr verze modelu: Preferujte CXSJ pro ultrakompaktní prostor a požadavky na axiální potrubí; zvolte standardní CXS, pokud je vyžadován vzduchový nárazník nebo vysoká odolnost proti nárazu.

3. Výběr magnetické konfigurace: Vyberte příponu Z pro detekci polohy pomocí magnetických spínačů; vynechat Z pro nemagnetické scénáře a scénáře citlivé na magnetické rušení.

4. Výběr vrtání a zdvihu: Určete velikost otvoru na základě skutečného zatížení a požadovaného tahu; standardní rozsah zdvihu je 5~100 mm (maximální limit zdvihu: 100 mm).

Shrnutí jedné věty

     Ultrakompaktní dvouválec řady SOLH CXSJ se vyznačuje vysokým tahem dvoupístové dvojité tyče, přesností nulové rotace ±0,1°, ultratenkou optimalizovanou velikostí a 4cestnou flexibilní montáží, což je optimální pneumatické řešení pro vysoce přesné uchopení a umístění, polohování a lehké lisování v ultra omezeném automatizovaném zařízení.
