Řada pneumatických komponentů

Pístový mechanický pneumatický tlakový spínač SOLH IS3000 je plně zaměnitelný s ekvivalentními modely SMC. Tlak vzduchu tlačí na vestavěný píst, aby aktivoval mikrokontaktní spínač 1NO+1NC s nastavitelným rozsahem tlaku 0,1~0,7MPa, hysterezí ≤0,05MPa a opakovatelností ±0,05MPa. Pouzdro z tlakově litého hliníku dosahuje třídy krytí IP40, je vybaveno horním nastavovacím knoflíkem a odstupňovaným okénkem pro offline nastavení tlaku bez napájení. Standardní port Rc1/4, volitelný závit NPT1/4, verze pro montáž těsnění IS3100 a varianta s mikrozátěží IS3010 určená pro PLC, stejně jako volitelný model s kontrolkou. Jeho mechanická struktura s pevným pístem poskytuje vynikající odolnost proti nárazům a vibracím, stabilní na vibračních podavačích, klepacích kladivech a lisovacích strojích bez posunu signálu nebo falešného spouštění, které je běžné u digitálních elektronických spínačů. Maximální kontaktní zatížení 1A umožňuje přímé ovládání miniaturních solenoidových ventilů nebo připojení k digitálním vstupům PLC, široce používané pro nízkotlakou ochranu hlavního zdroje vzduchu, potvrzení polohy upnutí válce a pneumatické bezpečnostní blokování pro vibrační zařízení. Poskytuje vyšší elektrickou zatížitelnost než jazýčkové spínače IS10 a lepší poměr nákladů a vibrací než digitální tlakové spínače ISE30A.

Bezdotykový pneumatický tlakový spínač SOLH IS10 je plně zaměnitelný s odpovídajícím příslušenstvím vzduchotechnických jednotek SMC. Funguje přes tlak vzduchu pohánějící píst vybavený magnetem, aby magneticky spustil jazýčkovou trubici, s nulovým mechanickým otěrem kontaktů a bez elektrických jisker, s mnohem delší životností než pístové mikrokontaktní spínače IS3000. Nastavitelný rozsah tlaku pokrývá 0,1~0,6 MPa a hystereze je řízena pod 0,08 MPa. Boční odstupňované okénko umožňuje offline kalibraci tlaku pomocí šroubováku bez napájení. K dispozici jsou dva typy montáže: IS10-01S s inline závitem R1/8 a nacvakávací IS10M, která se připevňuje přímo na rozdělovače AC FRL, aby se ušetřilo místo ve skříni. Jmenovité zatížení kontaktů dosahuje 1A pro AC/DC 100V, schopné přímo řídit miniaturní solenoidové ventily nebo se připojit k digitálním vstupům PLC. Miniaturní a lehký, slouží jako standardní monitor tlaku pro hlavní alarm nízkého tlaku vzduchu, potvrzení plného zdvihu válce a bezpečnostní blokování pneumatických obvodů vibrátoru.

Miniaturní membránové čerpadlo SOLH PB1011A je plně zaměnitelné s ekvivalentními modely SMC PB1011. Integrovaný vestavěný 3-portový solenoidový ventil DC24V umožňuje přímé elektrické ovládání, zatímco varianta vzduchového pilota PB1013A je navržena pro externí blokování zařízení. Konstrukce bezhřídelového těsnění zcela eliminuje únik média. Smáčené komponenty jsou volitelné PP polypropylen nebo nerezová ocel SUS316, spárované s kompozitními PTFE membránami a těsněními FKM pro vynikající odolnost vůči slabým kyselinám, zásadám a organickým rozpouštědlům. Poskytuje nastavitelný průtok od 8 do 2 000 ml/min, zvládá viskozitu kapaliny až 100 mPa·s s maximální suchou sací výškou 2,5 m, pracuje pod hlučností 64 dB(A) a dosahuje životnosti membrány 30 milionů cyklů. Kapalinové porty mají standardní závit Rc1/8 s volitelným NPT1/8; Porty pro přívod a odvod vzduchu používají miniaturní závity M5. Instalace vyžaduje, aby výtok kapaliny směřoval nahoru, aby se zabránilo vzduchovému zablokování. Široce se používá pro přenos mikrochemických kapalin v polovodičových a PV linkách, podávání lékařských biochemických činidel, zásobování tiskařskou barvou a lepidlem a přesné dávkování chemikálií pro zařízení na úpravu vody v životním prostředí.

Beznapěťové mechanické pneumaticko-elektrické relé SOLH VR3200/VR3201 je plně zaměnitelné s odpovídajícími modely SMC. Převádí signály tlaku vzduchu na signály suchého kontaktu 1NO+1NC bez externího napájení pro blokování PLC, monitorování tlaku a poruchový alarm, s nastavitelným spouštěcím tlakem v rozsahu od 0,1 do 1,0 MPa a vestavěným mikrospínačem pro vysoké zatížení. K dispozici jsou tři varianty: VR3200 s otevřeným rámem pro suché bezprašné rozvaděče; plně utěsněný IP44 odolný proti kapání VR3201 pro vlhké a prašné obráběcí stroje a výrobní linky; VR3202 s certifikací CE s vyhrazenou zemnící svorkou pro silné rušení EMC a exportní stroje. Je vybaven standardním přívodem vzduchu Rc1/8, mosazným tělem ventilu, pístem POM, vratnou pružinou z nerezové oceli a těsněním NBR a je široce používán pro potvrzení upínacího tlaku válce, zpětnou vazbu podtlaku vakuového sklíčidla, varování před nízkým tlakem hlavního zdroje vzduchu a konverzi signálu v dílnách náchylných k výbuchu bez elektronických snímačů.

Pneumatický tlumič výfuku řady SOLH AN je plně zaměnitelný s ekvivalentními tlumiči SMC, pokrývající kompletní rozsah velikostí od mikrozávitu M5 po velké vrtání Rc2", k dispozici ve verzích se sintrovanou pryskyřicí zpomalující hoření a vysokoteplotním slinutým měděným kovem. Dosahuje snížení hluku 25~35dB(A). stříkající a udržuje nízký protitlak výfukových plynů bez zpomalení pohonů Varianta s pryskyřicí funguje od -10 do 60 °C s pouzdrem zpomalujícím hoření UL94-V0, zatímco typ slinutého kovu odolává až 150 °C pro prostředí s častou vysokou teplotou výfuku Celá řada je vhodná pro solenoidové ventily, modely se středním průměrem výfuku a centrální výfukové válce. metrické, Rc, NPT a zasouvací možnosti připojení Zanesená jádra tlumičů lze vyčistit zpětným prouděním vzduchu, což slouží jako základní příslušenství pro snížení hluku pro všechny pneumatické okruhy.

Pneumatické tlakoměry SOLH řady G jsou určeny pro měření stlačeného vzduchu, rozdělené na typ G se zadním závitem pro zabudování do panelu a typ GA s bočním závitem pro montáž do potrubí. Velikosti číselníků se pohybují od φ15 do φ63 s měřicími rozpětími 0,2~1,5MPa. Standardní přesnost je ±3 % FS, zatímco mini G15 a G27 dosahují ±5 % FS. Varianty L vybavené červeno-zelenými omezovacími kroužky umožňují intuitivní vizuální identifikaci stavu tlaku; velký číselník G53-L a G63-L zaručují jasné čtení na velké vzdálenosti. Připojovací závity zahrnují M5, R1/16, R1/8 a R1/4. Standardní mosazné fitinky jsou dodávány a čisté verze bez obsahu mědi a bez oleje jsou volitelné pro polovodičové okruhy s vysoce čistým plynem. Měřidlo využívá pouzdro ze slitiny zinku / poniklovaného hliníku a nárazuvzdorné polykarbonátové okénko. Všechny velikosti jsou široce sladěny s elektromagnetickými ventily, regulátory a automatizačním zařízením pro monitorování tlaku vzduchu v reálném čase a jsou plně zaměnitelné s dováženými ekvivalentními tlakoměry.

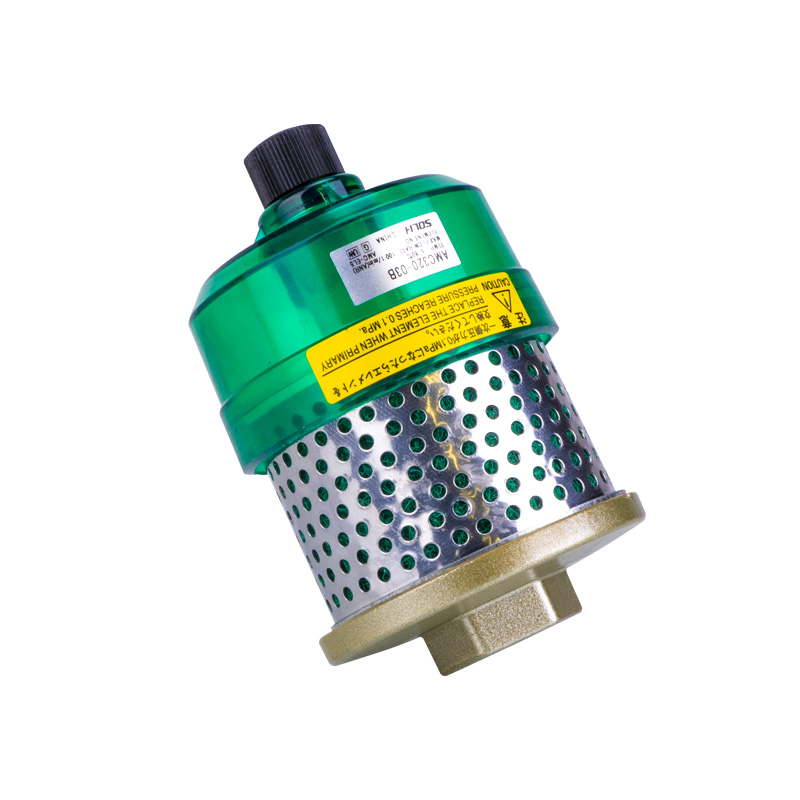

Čistič výfuku řady SOLH AMC je jednotka 2 v 1 integrující odlučování olejové mlhy a funkci tlumiče hluku, navržená jako náhradní alternativa k SMC AMC. Zachycuje jemnou olejovou mlhu a prach z výfuku válce a elektromagnetického ventilu a zároveň snižuje hluk o 30–35 dB. Díky odstředivé předseparaci, vyměnitelným skleněným vláknům + aktivnímu uhlíku a vestavěné olejové vaně udržuje dílny čisté a bez oleje. K dispozici ve verzích se závitem R, NPT a G s konzolou a odtokovým potrubím.

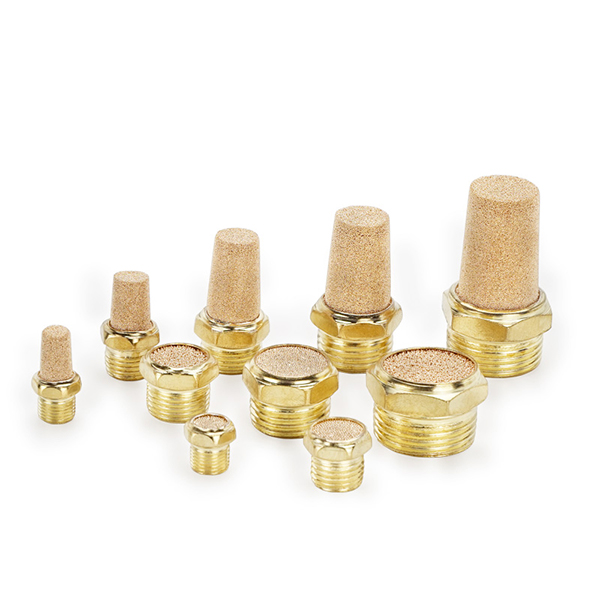

Rodina pneumatických tlumičů SOLH zahrnuje pět sérií: standardní tlumič BSL ze slinutého bronzu, miniaturní kovový tlumič BSLM, kombinovaný tlumič BESL s nastavitelnou škrticí klapkou výfuku a celoplastové typy PAL / PALM bez mědi pro potravinářské, lékařské a elektronické prostředí. Možnosti závitů sahají od M5 do PT1/2". Mosazné, hliníkové a celoplastové kryty splňují různé požadavky na odolnost, prostor a čistotu, snižují hluk výfuku na elektromagnetických ventilech a portech válců pro čisté a tiché automatizační dílny.

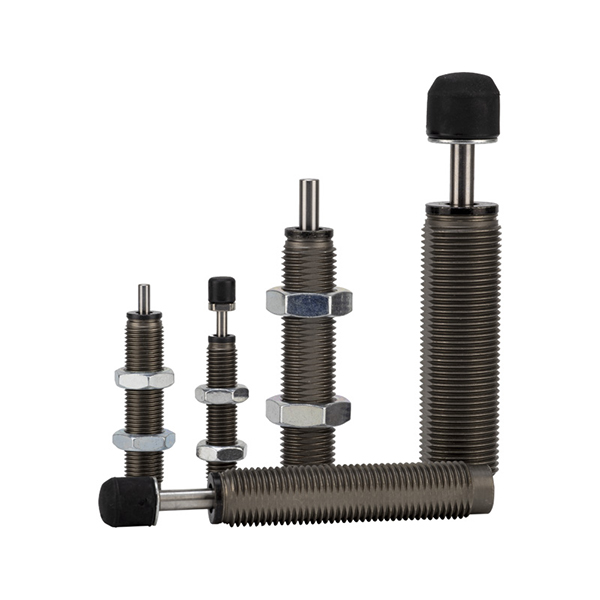

Řada SOLH RB jsou hydraulické tlumiče s pevnou clonou podle standardu SMC, zásuvné náhrady za dovážené tlumiče. Vestavěné vícestupňové škrcení přeměňuje energii nárazu na teplo bez úpravy pole a podporuje rychlost nárazu 0,05–5 m/s. Čtyři podsérie pokrývají aplikace pro obecné (RB), odolné vůči chladicí kapalině (RBL), aplikace s krátkým tělem (RBQ) a prachotěsné (RBC) s energií 0,5–147J a závity M6–M27. Šroubová montáž s tolerancí vychýlení ±5°, ideální pro vyrovnávání konce zdvihu válců, lineárních saní a rotačních pohonů v automatizačním zařízení.
