Značka: SOLH by Richge Technology

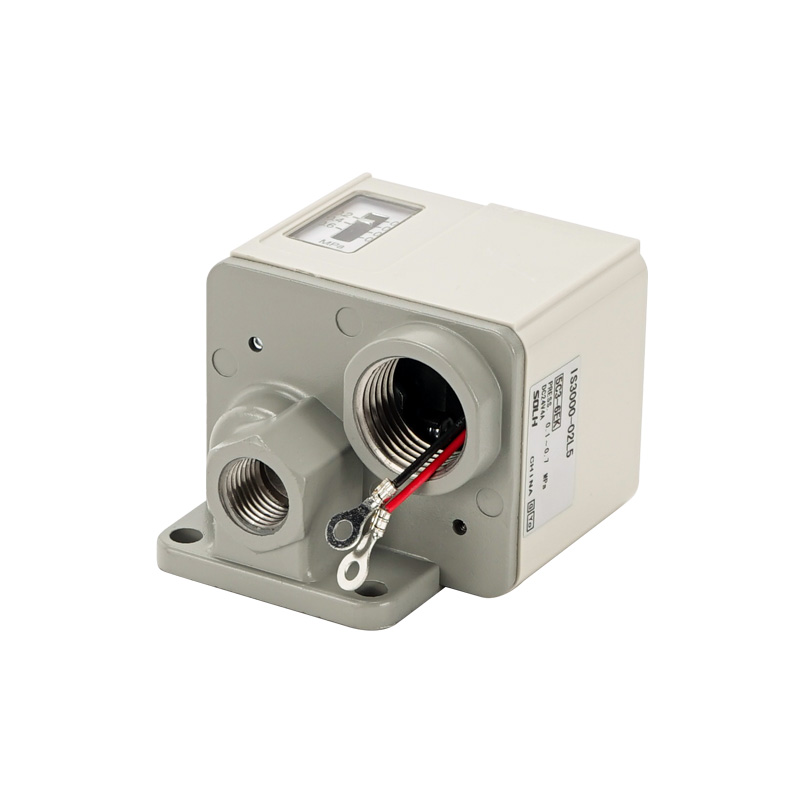

Řada SOLH IS3000 je klasický pístový mechanický mikrotlakový spínač. Stlačí vnitřní mikrokontaktní spínač prostřednictvím tlaku vzduchu působícího na pružinový píst, čímž poskytuje robustní přímý elektrický výstup. Používá se hlavně pro ochranu proti přetlaku/podtlaku vzduchového okruhu a automatické ovládání spouště, stejná a kompatibilní náhrada jako řada jazýčkových spínačů IS10. Ideální pro prostředí se silnými vibracemi, kde jsou elektronické digitální spínače nestabilní.
1. Princip fungování
-- Stlačený vzduch tlačí na pružinový píst; jakmile tlak vzduchu dosáhne přednastavené prahové hodnoty, píst mechanicky aktivuje vestavěný mikrospínač pro otevření nebo uzavření kontaktního obvodu. Když tlak klesne pod hodnotu hystereze, pružina resetuje píst a obnoví původní stav spínače.
2. Základní konstrukční součásti
-- Knoflík pro nastavení horního tlaku: Přímé otočné nastavení spouštěcího tlaku bez napájení
-- Vestavěný mikrospínač 1ab: Univerzální AC/DC zátěž, přímé připojení vstupních svorek PLC nebo ovládání malých solenoidových ventilů
-- Odstupňované okno pro zobrazení tlaku: Viditelná stupnice MPa pro odečet přednastaveného tlaku v reálném čase
-- Hliníkový tlakově litý kryt: ochrana proti prachu IP40, vhodný pro běžné prostředí továrních dílen
|
Položka parametru |
Standardní specifikace |
| Použitelné médium |
Suchý vzduch, dusík a další nekorozivní inertní plyny |
| Maximální provozní tlak |
1,0 MPa |
| Nastavitelný rozsah tlaku |
0,1 ~ 0,7 MPa (plné pokrytí standardních pneumatických systémů) |
| Hystereze (mrtvý pás) |
≤ 0,05 MPa |
| Přesnost opakovatelnosti |
±0,05 MPa |
| Konfigurace kontaktu |
1ab jednopólový dvojitý prohoz (přepínatelná kabeláž NO / NC) |
| Hodnocení zátěže kontaktu |
Standardní typ: AC/DC 100V 1AM Typ zátěže (IS3010): DC 5V 1mA (optimalizováno pro PLC a miniaturní relé) |
| Velikost závitu portu |
Rcl/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| Provozní teplota |
-5 ~ 60℃ (žádná tvorba ledu uvnitř vzduchového potrubí) |
| Třída ochrany |
Odolnost proti prachu IP40 |
| Životnost |
Až 10 milionů mechanických spínacích cyklů |

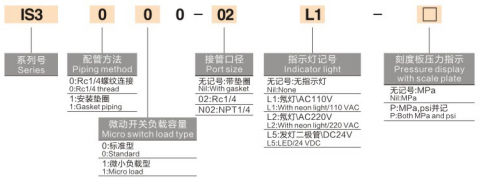

1. Příklad modelu: IS3000-02-P
-- IS3000: Základní řada standardních závitových těles
-- 02: Kód závitu portu = Rc1/4; přípona N02 = NPT1/4 americký závit
-- P: Vestavěná neonová kontrolka (prázdná = standardní model bez světla)
2. Derivační speciální modely
-- IS3100: Varianta povrchové montáže těsnění, sladěná s modulárními vzduchovými servisními jednotkami (řada AFC/AC) pro integrovanou instalaci rozdělovače
-- IS3010: Micro-low-load specializovaný model, optimalizovaný pro vstup malého stejnosměrného signálu řídicích jednotek PLC
1. Mechanická konstrukce odolná proti otřesům a vibracím
-- Pevný píst + konstrukce mikrokontaktu, stabilní výkon při nepřetržitých vibracích vibrátorů, klepacích kladiv a lisovacího zařízení, žádný posun signálu nebo falešné spouštění.
2. Jednoduchá kalibrace na místě bez napájení
-- Horní otočný nastavovací knoflík + viditelné odstupňované okénko; prahovou hodnotu tlaku lze nastavit offline bez napájení rozvaděče.
3. Široká kompatibilita AC/DC zátěže
-- Vysoká zatížitelnost kontaktů 1A umožňuje přímé řízení malých solenoidových ventilů bez mezilehlých relé nebo přímé připojení k digitálním vstupním bodům PLC.
4. Ultra-nízká hystereze
-- Maximální pásmo necitlivosti ≤ 0,05 MPa, konzistentní spouštěcí a resetovací tlak, aby se zabránilo častému rychlému cyklování zapínání a vypínání následného zařízení.
1. Nízkotlaká ochrana hlavního zdroje vzduchu
-- Instalováno za mazacími jednotkami regulátoru vzduchového filtru; spouští poplachový signál, pokud napájecí tlak klesne pod 0,4 MPa, aby chránil vibrátory K/GT, klepací kladiva BVP/SK a pneumatické pohony před poškozením nedostatečným tahem.
2. Potvrzení polohy zdvihu válce
-- Po úplném vysunutí válce se tlak v komoře zvýší na přednastavenou hodnotu, aby se vyslal signál spínače pro blokování dalšího kroku výrobního procesu.
3. Bezpečnostní blokování obvodu vibrátoru
-- Monitoruje provozní tlak vzduchu; přeruší napájení rychlých výfukových ventilů XQ, když tlak klesne pod prahovou hodnotu, aby se zabránilo vyhoření vibrátoru způsobenému provozem pod tlakem.
|
Porovnávací položka |
IS3000 Mechanický mikrospínač |
IS10 Bezkontaktní jazýčkový spínač |
Elektronický digitální přepínač ISE30A |
| Spouštěcí mechanismus |
Pístové mechanické ovládání mikrokontaktem |
Magnetická jazýčková trubice bezkontaktní snímání |
Vysoce přesný elektronický snímač tlaku |
| Elektrická nosnost |
Silný (1A @ 100V AC/DC, přímý pohon ventilů) |
Střední (0,5A @ 100V) |
Slabý (pouze nízkoúrovňový výstup signálu PLC) |
| Způsob nastavení tlaku |
Horní otočný knoflík + okénko stupnice (není potřeba napájení) |
Boční nastavovací šroub + malé okénko |
Nastavení parametrů vícetlačítkového digitálního menu |
| Přesnost měření |
±0,05 MPa |
±0,05 MPa |
±0,2 % FS ultra vysoká přesnost |
| Optimální pracovní podmínky |
Silné vibrace, přímý pohon servomotorů |
Obecné nízkovibrační hromadné montážní linky |
Přesné monitorování tlaku, řízení PLC s uzavřenou smyčkou |
Pístový mechanický pneumatický tlakový spínač řady SOLH IS3000 se vyznačuje nízkou hysterezí, vysokou odolností proti vibracím a vysokou kontaktní zátěží, se závitem/těsněním a dostupnými variantami PLC s mikrozátěží, které se široce používají pro bezpečnostní ochranu tlaku vzduchového okruhu a automatické spouštěcí signály procesu na vibrátorech, upínacích stanicích válců a obecném automatizačním zařízení.
