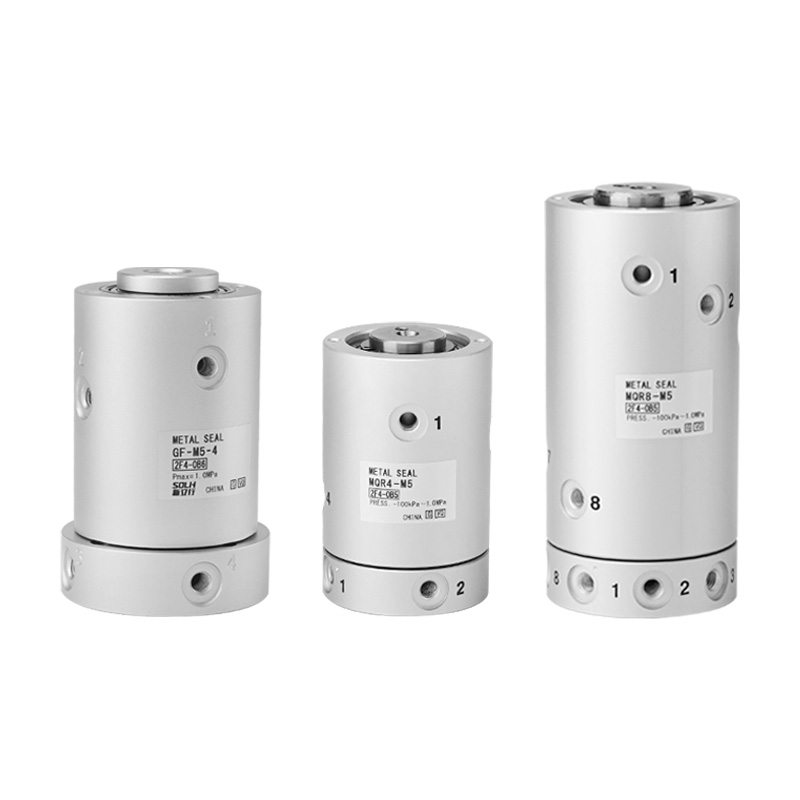

Rotační spojka těsnění s nízkou točivou mezerou (SOLH) řady MQR

Značka: SOLH by Richge Technology

Umístění produktu

     Řada MQR je vícekanálová rotační spojka využívající kovové bezkontaktní těsnění mezery s ultra nízkým točivým momentem. Speciálně vyvinutý pro kontinuálně rotující díly včetně robotických kloubů, otočných stolů a otočných hřídelí pro dodávání stlačeného vzduchu a vakua. Zcela zamezuje kroucení potrubí, vyznačuje se ultra-hladkou rotací a mimořádně dlouhou životností pro automatizované rotační pneumatické systémy.

Hlavní výhody produktu

     -- Ultranízký točivý moment: Pouze 0,003–0,50 N·m, přináší nepatrné dodatečné zatížení hnacího serva/motoru

     -- Bezdotykové těsnění s kovovou mezerou: Žádné pryžové těsnicí kroužky, žádné lepení nebo zaseknutí; hladký start i po dlouhodobém statickém skladování

     -- Nezávislé vícekanálové vzduchové okruhy: Volitelné 1/2/4/8/12/16 průchody s nulovým křížovým únikem mezi každým okruhem

     -- Mimořádně prodloužená životnost: Až 1 miliarda rotačních cyklů, zcela bezúdržbová konstrukce

     -- Obousměrná rotace a vysokorychlostní kapacita: Maximální rychlost otáčení až 3000 ot./min, vhodná pro vysokorychlostní rotační indexovací zařízení

     -- Kompatibilní s duálním vakuem a přetlakem: Rozsah provozního tlaku -100 kPa ~ 1,0 MPa, funguje jak pro vakuové sání, tak pro standardní smyčky přívodu vzduchu

Univerzální standardní technické specifikace

     -- Použitelná kapalina: Stlačený vzduch, inertní plyn

     -- Rozsah provozního tlaku: -100 kPa ~ 1,0 MPa

     -- Okolní a střední teplota: -10 ~ 80 ℃

     -- Typ těsnění: Bezkontaktní kovová struktura mezerového těsnění

     -- Nosná konstrukce: Dvojitá vodicí podpěra ložiska

     -- Závit portu: M5×0,8 (volitelný vnitřní / vnější závit)

     -- Požadavek na mazání: Bez mazání, není nutná pravidelná olejová náplň

Rychlá referenční tabulka parametrů modelu

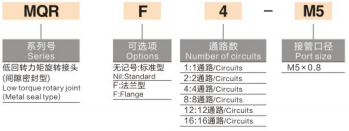

Příklady pravidel pro pojmenování modelů

     -- MQR4-M5: 4 nezávislé průchody, standardní závitový port M5

     -- MQR8-M5: 8 nezávislých průchodů, standardní závitový port M5

     -- MQR16-M5: 16 nezávislých průchodů, standardní závitový port M5

Typické aplikační scénáře

     -- Pneumatický přívod vzduchu pro klouby ramen průmyslových robotů a rotační hřídele

     -- Rotační indexovací stoly, rotační válce a automatizační zařízení točny

     -- Nepřetržité rotující smyčky přívodu vzduchu na automatizovaných zpracovatelských stanicích

     -- Rotační vakuové adsorpční mechanismy pro přísavky a upínací přípravky

     -- Rotační pneumatické obvody pro balicí, tiskařské a elektronické výrobní stroje

Klíčové pokyny pro instalaci

     -- Upevněte stacionární pouzdro, pohánějte otočnou stranu přes spojovací desku

     -- Pro eliminaci radiálního přesazení se doporučuje sestava pružné spojky

     -- Otočné šroubení nesnese velkou radiální nebo axiální sílu; používá se pouze pro střední přenos

     -- Spirálově uspořádané uspořádání portů zjednodušuje vedení potrubí a zabraňuje navíjení potrubí během otáčení

Shrnutí jedné věty

     Vícekanálová rotační spojka s kovovou mezerou SOLH MQR se vyznačuje extrémně nízkým točivým momentem, bezúdržbovou životností 1 miliardy cyklů, duální kompatibilitou s vakuovým pozitivním tlakem a volitelnými 1~16 nezávislými vzduchovými průchody, ideální komponenta pro přívod vzduchu proti kroucení potrubí pro klouby robotů a všechna vysokorychlostní rotační automatizační zařízení.
