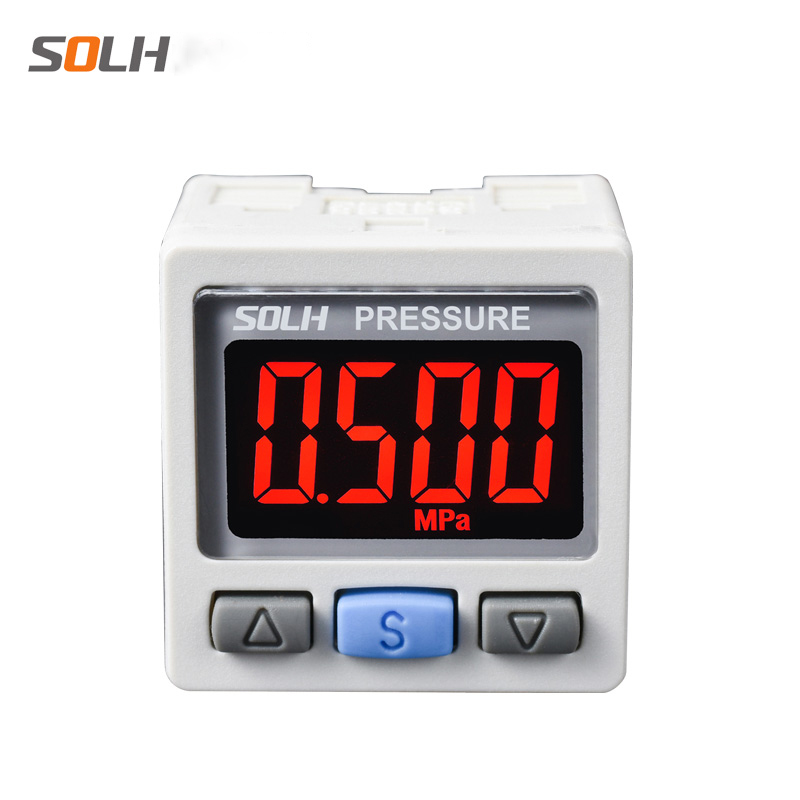

Vysoce přesný dvoubarevný digitální tlakový spínač řady ZSE30A(F) / ISE30A

Značka:SOLH od Richge Technology

Umístění produktu

     Vysoce přesné digitální tlakové spínače řady SOLH ZSE30A(F) / ISE30A se používají pro monitorování tlaku v reálném čase, alarm prahových hodnot a ovládání signálu v uzavřené smyčce všech pneumatických obvodů. Kompatibilní s vakuem, smíšeným tlakem a standardními pracovními podmínkami s přetlakem. Mezi hlavní výhody patří ultra vysoká přesnost ±0,2 % FS, dvoubarevný červený/zelený LCD displej a funkce dávkového kopírování parametrů na jedno kliknutí, fungující jako „vizuální monitorovací oko“ automatizovaných pneumatických systémů.

Klasifikace řady podle rozsahu měření tlaku

Základní technické specifikace (třída s vysokou přesností)

  1. Zobrazovací jednotka: 4místný LCD displej, dvoubarevné automatické přepínání (zelená / červená); OUT1 odpovídá zelené, OUT2 odpovídá červené

  2. Přesnost měření: ±0,2%FS @25℃, rozlišení až 1/1000 v plném rozsahu

  3. Možnosti výstupu signálu

     -- Spínací signál: 2kanálový NPN / PNP tranzistorový výstup s otevřeným kolektorem (OUT1 & OUT2)

     -- Analogový signál (volitelné): 1~5V napěťový výstup nebo 4~20mA proudový výstup

  4. Napájení: 12~24 VDC ±10% široký rozsah napětí

  5. Přetlaková kapacita

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Model přetlaku ISE30A: 1,5 MPa

  8. Třída ochrany: IP40 prachotěsný

  9. Provozní okolní teplota: 0 ~ 50 ℃

  10. Exkluzivní funkce: Kopírování parametrů jedním kliknutím, kopírování nastavení z 1 hlavní jednotky do maximálně 10 podřízených jednotek, účinně se vyhnete chybám nastavení parametrů během ladění dávkového zařízení

Kompletní pravidlo pojmenování modelů

  Příklad modelu: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Identifikátor typu tlaku v sérii

     -- 01: Specifikace závitu portu = vnitřní závit M5 (R1/8)

     -- N / P: Typ spínacího výstupního tranzistoru

        N = NPN otevřený kolektor; P = PNP otevřený kolektor

     -- M / C / D: Definice výstupní kombinace

        M = pouze 2 nezávislé spínací výstupní kanály

        C = 1 spínací kanál + 1~5V analogový napěťový výstup

        D = 1 spínací kanál + 4~20mA analogový proudový výstup

Logika dvoubarevného LCD displeje

     -- Zelené podsvícení: Skutečný tlak v uživatelsky přednastaveném normálním pracovním rozsahu

     -- Červené podsvícení: Tlak překračuje horní / dolní práh alarmu (varování přetlaku / podtlaku)

     -- 4 nastavitelné režimy zobrazení: Podpora standardní logiky (normální zelená, abnormální červená) nebo reverzní logiky přepínání barev podle potřeby

Typické scénáře průmyslových aplikací

  1. Pneumatický válec a obvod upínání obrobku

     Nastavit práh upínacího tlaku 0,5~0,7MPa; spustí červený výstražný signál, jakmile tlak klesne pod spodní limit, aby se zabránilo uvolnění obrobku během zpracování.

  2. Manipulační stanice s vakuovým sáním (model ZSE30A vyhrazený pro vakuum)

     Nastavte práh spolehlivé adsorpce ≤ -80 kPa; okamžitě vyšle alarmový signál, pokud se stupeň vakua zhorší, aby se zabránilo pádu obrobku během přenosu.

Porovnání výkonu vs. běžné mechanické tlakové spínače

Průvodce výběrem krok za krokem

     -- Pouze vakuum nebo smíšené vakuum + mikropřetlak → Vyberte univerzální složený tlakový model ZSE30AF

     -- Standardní obecný pneumatický okruh (přívod vzduchu 0,4~0,7MPa) → Nejoblíbenější model ISE30A-01-N-M

     -- Vyžadovat nepřetržitý sběr dat o tlaku v reálném čase pomocí PLC → Vyberte variantu analogového výstupu C (1~5V napětí) nebo D (4~20mA proud)

Shrnutí jedné věty

     Vakuové digitální spínače SOLH ZSE30A, sloučenina ZSE30AF a přetlak ISE30A jsou vybaveny vysoce přesným dvoubarevným LCD displejem ±0,2 % FS, 2kanálovým přepínačem NPN/PNP + volitelným analogovým výstupem 1~5V/4~20mA s dávkovým kopírováním parametrů na jedno kliknutí, široce používané pro monitorování tlaku a vakuového sání a alarm v automatizovaných systémech.
