Pneumaticko-elektrické relé řady VR3200 / VR3201

Značka:SOLH od Richge Technology

Umístění produktu

     Řada SOLH VR3200/3201 jsou klasická pneumaticko-elektrická relé, známá také jako spínače signálu tlaku vzduchu. Převádějí signály pneumatického tlaku na elektrické spínací suché kontakty, široce používané pro monitorování tlaku, signalizaci poruch, bezpečnostní blokování a vstup digitálního signálu do PLC v automatizovaných výrobních linkách, které slouží jako standardní rozhraní pro převod signálu mezi pneumatickým potrubím a elektrickými řídicími systémy.

Klasifikace modelů a hlavní rozdíly

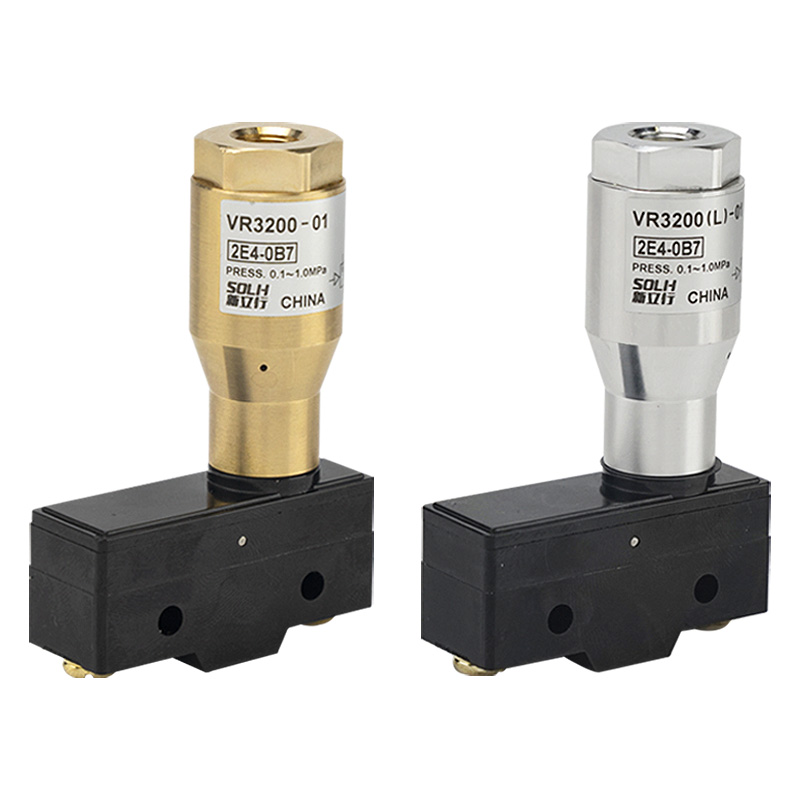

     -- VR3200-01: Typ s otevřeným rámem, hmotnost 130 g, odkrytá svorkovnice, pro suché, bezprašné prostředí vnitřních skříní

     -- VR3201-01: IP44 vodotěsné uzavřené pouzdro, hmotnost 260g, plně uzavřená konstrukce, vhodné do vlhkých, prašných dílen a výrobních zařízení

     -- VR3202-01: IP44 odolný proti kapající vodě s vyhrazenou zemnící svorkou, certifikován CE, ideální pro silné elektromagnetické rušení a exportní stroje

     -- Kód portu: 01 = standardní vnitřní závit Rc1/8; Závit NPT1/8 volitelný

Univerzální technické specifikace

  1. Nastavitelný rozsah provozního tlaku: 0,1 ~ 1,0 MPa (výrobně přednastavený spouštěcí tlak ≈ 0,15 MPa)

  2. Okolní teplota: -5℃ ~ +60℃ (bez námrazy)

  3. Kontaktní formulář: 1AB (1 normálně otevřený + 1 normálně zavřený + společný COM)

  4. Hodnocení kontaktu mikrospínače (odporová / indukční zátěž):

     -- AC125V: 15A odporový, 3A indukční

     -- AC250V: 15A odporový, 2,5A indukční

     -- DC30V: 6A odporový, 1,5A indukční

  5. Uspořádání rozhraní: Vstup vzduchu Rc1/8; elektrické šroubové svorky (VR3201 vybavený kabelovou průchodkou Pg13.5 pro utěsněné zapojení)

  6. Materiálové složení: Mosazné tělo ventilu, POM píst, nerezová vratná pružina, NBR těsnící kroužek

Pracovní princip

  1. Stlačený vzduch vstupuje do portu IN a tlačí píst, aby stlačil pružinu, přičemž mechanicky spustí vestavěný mikrospínač, jakmile tlak překročí přednastavenou prahovou hodnotu.

  2. Logika přepínání kontaktů:

     -- Tlak ≥ nastavená hodnota: NO zavřeno, NC otevřeno

     -- Tlak ＜ nastavená hodnota: NO otevřeno, NC uzavřeno

  3. Plně mechanická struktura, není vyžadován žádný externí napájecí zdroj. Jiskrově bezpečné a stabilní pro zóny s nebezpečím výbuchu a neelektricky nebezpečné zóny.

Pokyny pro rychlý výběr

     -- VR3200-01: Nízkonákladová instalace do suché vnitřní skříně

     -- VR3201-01: Vlhké/prašné obráběcí stroje, montážní linky, polovenkovní zařízení

     -- VR3202-01: CE certifikace + ochrana uzemnění, silné rušení EMC, export kompletních strojů

     -- Nastavení tlaku: Výchozí spouštěcí tlak z výroby 0,15 MPa, jemné doladění pomocí šroubu pro horní nastavení

Typické aplikační scénáře

     -- Detekce zdvihu válce a upínacího tlaku: potvrzení upnutí obrobku, alarm přetížení

     -- Podtlaková zpětná vazba vakuového sklíčidla: detekce adsorpce a ztráty pádu obrobku

     -- Varování před nízkým tlakem hlavního zdroje vzduchu: porucha vzduchového kompresoru a monitorování netěsnosti potrubí

     -- Zpětná vazba stavu otevření/zavření pneumatických kulových ventilů a klapek

     -- Pneumatický převod signálu pro dílny v nevýbušném provedení bez elektronických senzorů

Výhoda výměny SOLH

     Řada SOLH VR3200/3201 je plně kompatibilní s ekvivalentními modely SMC v celkovém rozměru, závitu portu, kontaktních parametrech a nastavitelném rozsahu tlaku. Konkurenční ceny a krátké dodací lhůty pomáhají zákazníkům snížit náklady na hromadnou výrobu.

Definice koncového zapojení

     -- COM: Společný veřejný terminál

     -- NE: Normálně otevřený, vede, když tlak vzduchu dosáhne přednastavené hodnoty

     -- NC：Normally Closed, vede, když je tlak vzduchu nižší než přednastavená prahová hodnota

Shrnutí jedné věty

     Beznapěťové mechanické pneumaticko-elektrické relé SOLH VR3200/3201 převádí signály tlaku vzduchu na signály suchého kontaktu 1NO+1NC s nastavitelným spouštěcím tlakem 0,1~1,0MPa, dostupné v otevřeném rámu, verze odolné proti kapání IP44 a uzemněné verze CE pro blokování PLC, monitorování vakua a automatické ovládání alarmu zdroje vzduchu.
