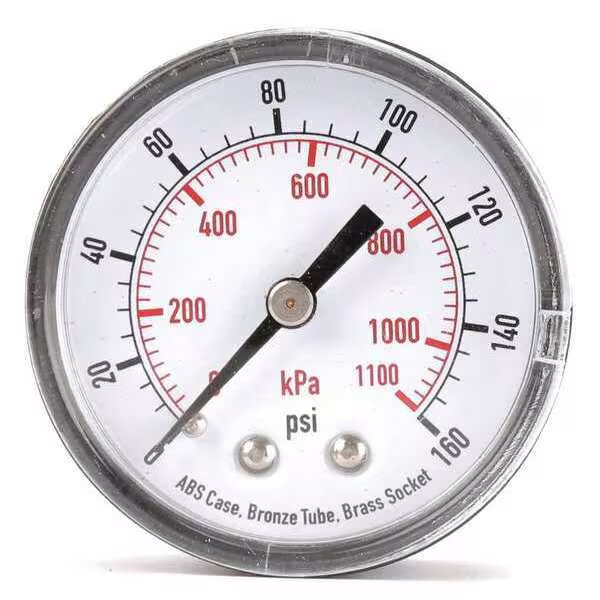

Obecný pneumatický manometr řady G

Značka: SOLH by Richge Technology

Umístění produktu

     Řada SOLH G je standardní tlakoměr určený pro pneumatické systémy pro měření tlaku stlačeného vzduchu, rozdělený na standardní základní typ a typ limitního indikátoru s barevným výstražným kroužkem. Rozsahy vnějšího průměru číselníku φ15 ~ φ63, tlakové rozpětí pokrývá 0,2~1,5MPa se standardní přesností ±3% F.S. K dispozici jsou dvě montážní struktury: model se zadním závitem G pro montáž na panel a model s bočním závitem GA pro přímou instalaci potrubí.

Specifikace velikosti a rozměru řady (vnější průměr × připojovací závit)

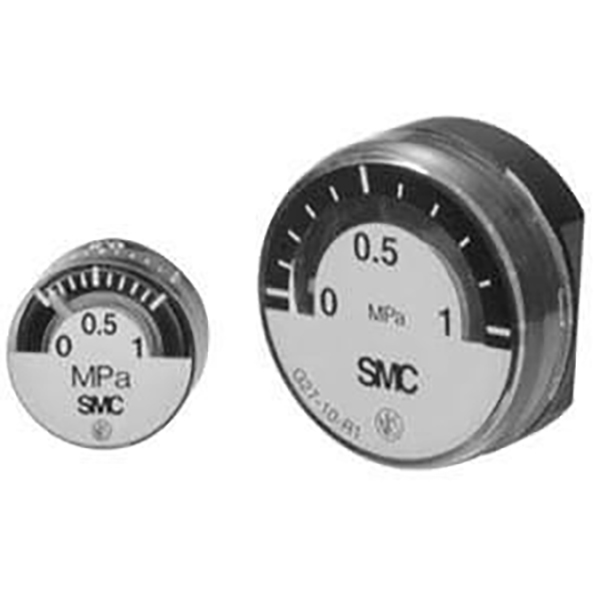

     -- G15: φ15, M5 vnitřní závit / R1/8; ultraminiaturní, sladěný s mikro pneumatickými ventily

     -- G27: φ26, R1/16 / R1/8; kompaktní tenké tělo pro omezený úzký instalační prostor

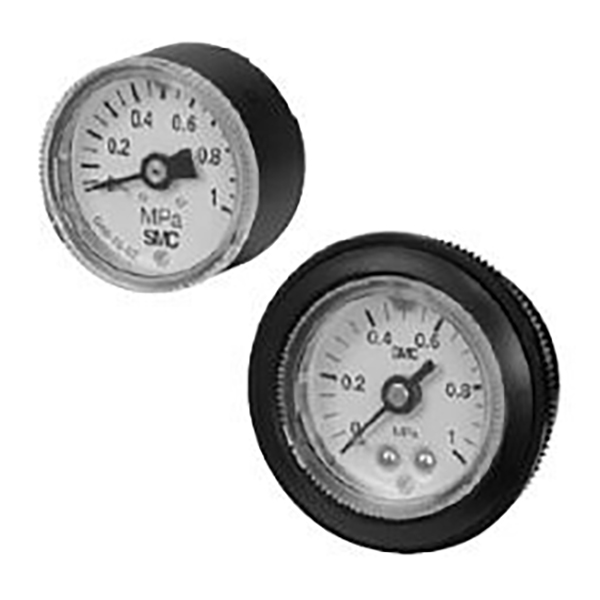

     -- G36 / GA36: φ37,5, R1/8; mainstreamový standardní univerzální model

     -- G46 / GA46: φ42,5, R1/8 / R1/4; nejrozšířenější, volitelný kroužek indikátoru limitu

     -- G53-L: φ51, R1/8 / R1/4; středně velký ciferník s červeno-zeleným výstražným kroužkem

     -- G63-L: φ63,4, R1/8 / R1/4; super velký číselník, jasné čtení na velkou vzdálenost

Pravidlo a příklady pojmenování modelů

 1. Formát pojmenování

     -- G / GA + kód velikosti + volitelná přípona L + kód rozsahu tlaku + kód závitu

     -- Přípona L = Vybaveno červeno-zeleným kroužkem indikátoru limitu

  2. Modelové příklady

     -- G46-10-02:

         G46 = φ42,5 model se zadním závitem | 10 = rozsah 1,0 MPa | 02 = závit R1/4

     -- GA36-10-01:

        GA36 = model bočního závitu φ37,5 | 10 = rozsah 1,0 MPa | 01 = závit R1/8

     -- G36-L-10-01

        S červeno-zeleným výstražným kroužkem L, φ37,5 zadní závit, 1,0 MPa, R1/8

  3. Definice kódu

     -- Kód rozsahu tlaku:

         2 = 0~0,2 MPa

         4 = 0~0,4 MPa

        10 = 0~1,0 MPa

        15 = 0~1,5 MPa

    -- Kód vlákna

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrický vnitřní závit3.

Univerzální základní technické parametry

  1. Měřitelné médium: Stlačený vzduch; Verze smáčených dílů bez oleje a mědi volitelně pro čistý proces

  2. Standardní rozsahy tlaku: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5MPa

  3. Stupeň přesnosti: Standardní ±3 % F.S.; mini G15 & G27 ±5 % F.S.

  4. Konfigurace materiálu:

     -- Pouzdro: slitina zinku / poniklovaný tlakově litý hliník

     -- Kryt okna: nárazuvzdorný polykarbonát

     -- Připojovací armatura: Mosaz; dostupná alternativa bez mědi

  5. Provozní teplota: -5 ~ +60℃ (střední bez námrazy)

  6. Klasifikace montáže

     -- Typ G: Zadní závit, určený pro instalaci vestavěného panelu

     -- Typ GA: Boční závit, přímá montáž do potrubí

Model L s indikačním kroužkem limitu

     -- Červený kroužek: Horní limit / prahová hodnota alarmu vysokého tlaku

     -- Zelený kroužek: Normální interval bezpečného pracovního tlaku

     -- Bílý ukazatel: Hodnota dynamického tlaku vzduchu v reálném čase

     - Základní výhoda: Intuitivní vizuální posouzení stavu bez pečlivého čtení stupnice, ideální pro montážní linky a centralizované vícebodové monitorovací skříně

Průvodce výběrem krok za krokem

  1. Miniatura a úzký omezený prostor: Vyberte G15 / G27 (φ15 / φ26)

  2. Běžné standardní pneumatické obvody: G36 / G46 (φ37,5 / φ42,5)

  3. Vyžaduje se vizuální upozornění na tlak: G36-L / G46-L s barevným omezovacím kroužkem

  4. Požadavek na dálkové čtení: Velký číselník G53-L / G63-L (φ51 / φ63)

  5. Rozlišení instalačního režimu

     -- Přímá montáž na potrubí → řada bočních závitů GA

     -- Zabudovaná montáž ovládacího panelu zařízení → série G se zadním závitem

Rychlý průvodce populárního standardního modelu

     -- G27-10-R1: číselník φ26, rozsah 1,0 MPa, závit R1/16

     -- G36-10-01: φ37,5 zadní závit, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 zadní závit, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5 zadní závit, červeno-zelený omezovací kroužek, 1,0MPa, R1/4

Shrnutí jedné věty

     Kryty pneumatického tlakoměru SOLH řady G φ15~φ63 plné velikosti číselníku se zadním/bočním závitem se dvěma způsoby montáže, volitelný barevný výstražný kroužek typu L, kompletní rozsahy tlaku 0,2~1,5MPa a čisté verze bez mědi, standardní příslušenství pro monitorování tlaku vzduchu pro všechny pneumatické okruhy průmyslové automatizace.
