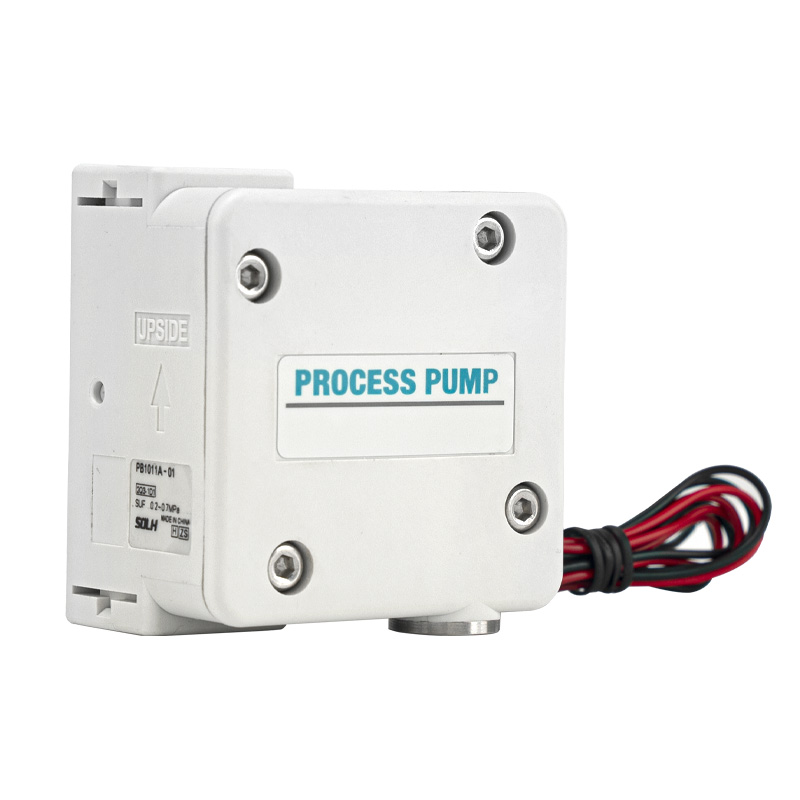

Membránové čerpadlo řady RPB1011 (typ s vestavěným elektromagnetickým ventilem PB1000A)

Značka:SOLH od Richge Technology

Umístění produktu

     SOLH PB1011A patří do řady miniaturních jednočinných pneumatických membránových čerpadel PB1000A s vestavěným solenoidovým ventilem. Vyznačuje se kompaktním obrysem, plnou odolností proti korozi a nulovým únikem těsnění hřídele. Kompaktní přesné dávkovací čerpadlo, které je navrženo pro mikro až střední průtok chemického rozpouštědla, čisté vody, lékařské kapaliny a činidla, je široce používané v jemném chemickém, polovodičovém a biotechnologickém průmyslu.

Klasifikace modelu a režim jízdy

     --  PB1011A: Vestavěný integrovaný 3-portový solenoidový ventil (DC24V), přímé ovládání elektrického signálu, zapojení plug-and-play

     --  PB1013A: Typ externího vzduchového pilota, poháněný nezávislým externím elektromagnetickým ventilem

     --  Přípona velikosti portu: 01 = standardní tekutinový port Rc1/8

     --  Běžné kompletní modely: PB1011A-01; PB1011A-01-B (s montážním nožním držákem); PB1011A-01-N (závit NPT port)

Základní technické specifikace (PB1011A)

     -- Pohonná jednotka: Vestavěný 3/2 solenoidový ventil, DC24V, spotřeba 0,35W

     --  Rozsah průtoku: 8–2000 ml/min (0,12–120 l/h)

     --  Výtlačný pracovní tlak: 0～0,6 MPa

     --  Suchá sací výška: Max 2,5 m

     -- Provozní teplota kapaliny: 0～50℃ (žádná námraza uvnitř komory čerpadla)

     -- Maximální povolená viskozita kapaliny: 100 mPa·s

     -- Rozsah tlaku přiváděného vzduchu: 0,2–0,7 MPa

     -- Spotřeba vzduchu: ≤ 40 l/min (ANR)

     -- Celkový rozměr a hmotnost: 60×60×41 mm, cca. 170 g

     -- Provozní hluk: ≤ 64 dB(A); hluk je dále snížen pomocí přizpůsobeného tlumiče

     -- Životnost membrány: Až 30 milionů spínacích cyklů

Konfigurace materiálu smáčené součásti

      -- Tělo čerpadla: Polypropylen PP / nerezová ocel SUS316 volitelně

     -- Membrána a jádro zpětného ventilu: kompozitní PTFE + PP

     -- Těsnicí materiál: fluorokaučuk FKM, vynikající odolnost vůči kyselinám, zásadám a organickým rozpouštědlům

     -- Výhoda materiálu: Konstrukce bezhřídelového těsnění eliminuje únik média; plná odolnost proti korozi pro chemický roztok, čistou vodu, lékařské činidlo a mírně kyselou/alkalickou kapalinu.

Pracovní princip (typ elektrického ovládání PB1011A)

     -- Solenoid pod napětím ON: Stlačený vzduch vstupuje do hnací komory, tlačí membránu pro řazení doleva; kapalina uvnitř komory čerpadla je vypouštěna přes horní jednocestný ventil.

     -- Solenoid bez napětí VYP: Hnací komora vypouští vzduch; membrána se resetuje doprava působením síly vestavěné pružiny; nová kapalina je nasávána do dutiny čerpadla přes spodní vstupní zpětný ventil.

     - Cyklus zapnutí/vypnutí vysokofrekvenčního elektromagnetu (1–10 Hz) zajišťuje nepřetržité sání a vypouštění kapaliny; výstupní průtok lze přesně nastavit změnou spínací frekvence.

Požadavky na instalaci a potrubí

  1. Povinné pravidlo instalace

     -- Výstupní otvor kapaliny (OUT) musí směřovat nahoru, aby se zabránilo vzduchovému uzávěru uvnitř komory čerpadla, který by mohl způsobit přerušení průtoku.

 2. Port Definition & Thread Spec

     -- Fluid IN / OUT hlavní porty: Standardní Rc1/8", NPT1/8 volitelné

     -- Přívod vzduchu SUP port: závit M5×0,8

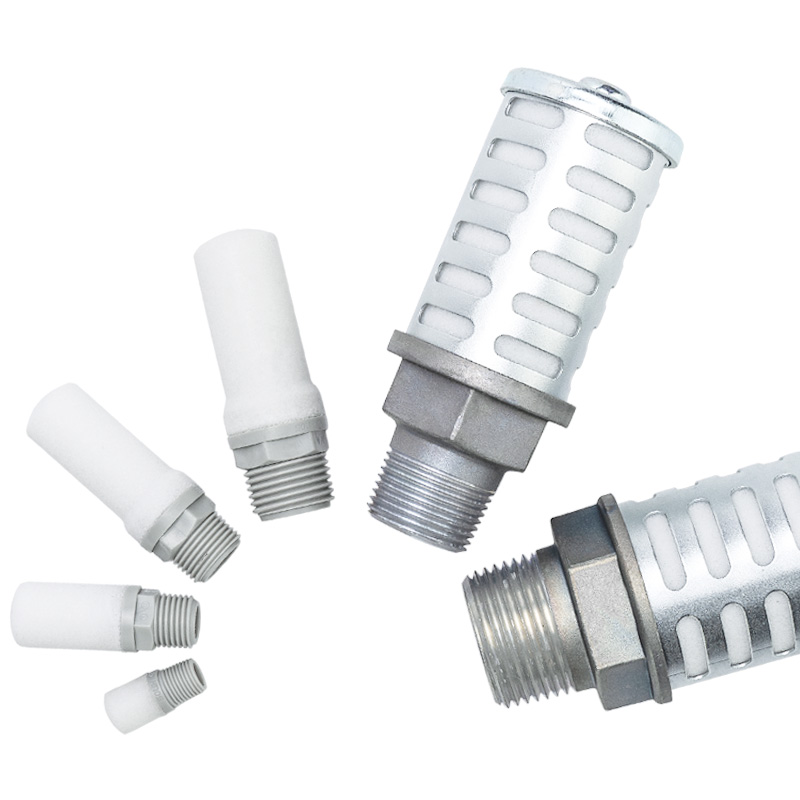

     -- Výfukový port EXH: závit M5×0,8, kompatibilní s miniaturním tlumičem AN05-M5

  3. Montážní otvory

     -- 2 × otvory pro šrouby M4 s hloubkou 6 mm; nebo φ4,5 průchozí otvory; vyhrazené příslušenství nožní konzoly KT-PB1A-5 dostupné pro pevnou instalaci zařízení.

Typické scénáře průmyslových aplikací

     -- Výroba polovodičů a fotovoltaiky: Přenos chemických rozpouštědel, smyčka cirkulace čisticí kapaliny

     -- Lékařské a biochemické vybavení: Mikrododávka činidla, pufrovacího roztoku a biologické kapaliny

     -- Tisk a balicí stroje: Systém automatického podávání inkoustu, lepidla a lepidla

     -- Ochrana životního prostředí a úprava vody: Dávkování chemických látek, odběr vzorků odpadních vod

     -- Obecný automatizační průmysl: doprava řezných kapalin, čisticích prostředků a lehkého oleje

Pokyny pro výběr modelu

     -- Přizpůsobení průtoku: Vyberte PB1011A pro průtok ≤2000 ml/min; Vzduchový pilotní model PB1013A pro speciální scénáře řízení spojení (max. průtok 1000 ml/min)

     -- Výběr smáčeného materiálu: Těleso čerpadla PP pro obecně slabou chemickou kapalinu; Kombinace SUS316 + PTFE pro silné korozivní rozpouštědlo

     -- Režim ovládání: Elektrické přímé ovládání zvolte PB1011A; zařízení externí blokovací spojení vyberte typ air pilot PB1013A

     -- Pomocné příslušenství: Nainstalujte tlumič na výfukový port, abyste snížili hluk při chodu; odpovídající patkový držák pro dlouhodobou pevnou instalaci

Výhoda výměny SOLH

     Řada SOLH-PB1011 plně odpovídá původní řadě SMC PB1011 v celkovém rozměru, uspořádání závitu portu a všech výkonnostních parametrech, přímá výměna drop-in bez úpravy potrubí, s vynikajícím nákladovým výkonem.

Shrnutí jedné věty

     Miniaturní vestavěné solenoidové pneumatické membránové čerpadlo SOLH PB1011A s těsněním hřídele je odolné proti korozi PTFE/FKM smáčenými díly, podporuje 8~2000 ml/min mikro-středně průtokové dávkování, dostupné ve verzích s elektrickým integrovaným solenoidem a externím vzduchovým pilotem, kompaktním přesným dopravním čerpadlem pro lékařské polovodičové a environmentální systémy.
