Řada pneumatických komponentů

Dvojitý vidlicový kloub typu SOLH Y pro pneumatický válec, standardní vidlicový konektor zaměnitelný s díly SMC/AirTAC. Vnitřní závit M10×1,25-M27×2 odpovídá vrtání 32-125mm, otvor pro čep φ10-27mm, jednorovinný výkyv ±5°. Uhlíková ocel černěná/pozinkovaná nebo nerezová ocel. Ideální pro zátěžové očka s jedním uchem s vysokým zatížením v tlačných a kloubových mechanismech.

Plovoucí kloub typu SOLH F pro konec pístnice pneumatického válce, pružná kompenzační spojka s kulovou hlavou. Absorbuje axiální/radiální nesouosost (axiální ±1,5 mm, úhlové ±2°~±5°), eliminuje boční sílu a chrání těsnění válců. Závity M6×1,0-M20×1,5 vyhovující otvorům 16-100 mm, eloxovaný hliník nebo nerez 304. Zaměnitelné s AirTAC řady F, SMC JAF/JAHF. Ideální pro lisování, montážní linky a dopravu s dlouhým zdvihem.

Ložisko na konci tyče s rybím okem typu SOLH pro pneumatický válec, univerzální kloubový kloub 360° s výkyvem ±13°~±15°. Kompenzuje až 2mm koaxiální odchylku, eliminuje boční sílu a chrání těsnění válce. Závity M6×1,0-M27×2 vyhovující otvorům 16-125 mm, ložisková ocel / samomazná měď / nerez 304. AirTAC F-U a SMC PHS jsou zaměnitelné. Ideální pro vysokorychlostní, excentrické a víceúhlové zátěžové mechanismy.

Samosvorná pneumatická rychlospojka typu SOLH C, ocelová kuličková samosvorná konstrukce pro ovládání jednou rukou. NBR těsnění, pracovní tlak 0-1,0MPa. Možnosti z niklované oceli / plastu. Řada PP10~PP40, PF/PH/SP/SM pro PU trubku Φ4×6~Φ8×12 a závity G1/4, G3/8, G1/2. Křížová značka zaměnitelná s SMC & AirTAC. Široce se používá pro vzduchové kompresory, vzduchové nářadí a pneumatická vedení vakuových generátorů.

SOLH KQ2H jednodotykové přímé zasunutí šroubení, přímá náhrada za SMC KQ2H. Tělo POM, závit z poniklované mosazi, těsnění NBR. Pracuje pro stlačený vzduch do 1,0 MPa a vakuum do -95 kPa. Kryty Φ2-Φ16 PU/PA trubky, metrické M & R kuželové závity, konfigurace se stejným průměrem a redukcí. Ideální pro vakuové generátory, mikroválce a uzavřená automatická pneumatická potrubí.

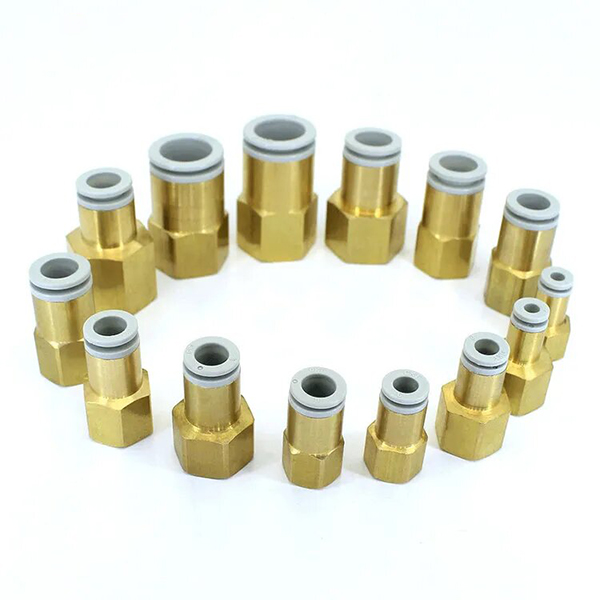

SOLH KQ2F jednodotykové zasunutí šroubení, přímá náhrada za SMC KQ2F. Poniklované mosazné tělo, těsnění NBR, funguje pro vakuum (-0,1MPa) až do 1,0MPa stlačeného vzduchu. Jeden konec pro trubku PU/PA/FEP/PFA, jeden konec vnitřní závit M5/Rc1/8~Rc1/2. Kompaktní otočný design pro těsný prostor potrubí, široce používaný na solenoidových ventilech, válcích a automatizačních vakuových obvodech.

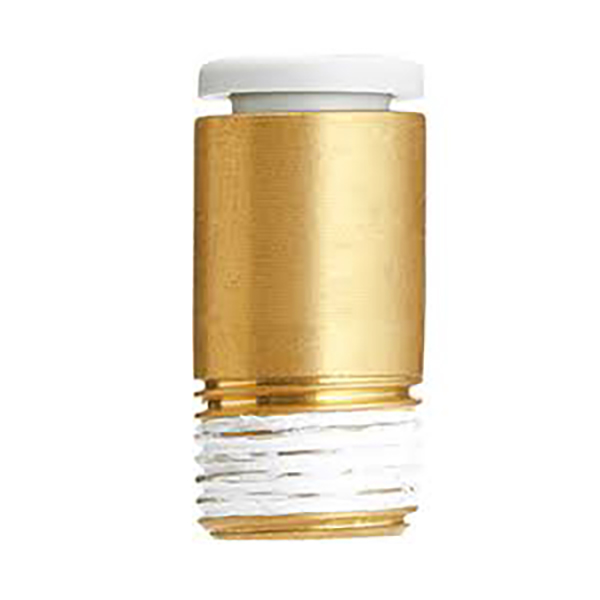

SOLH KQ2S jednodotykové zatlačení šroubení, přímá výměna SMC KQ2S. Poniklované mosazné tělo, těsnění NBR, funguje pro vakuum (-0,1MPa) až do 1,0MPa stlačeného vzduchu. Jeden konec pro PU/PA trubku, konec s vnějším závitem se zapuštěnou vnitřní šestihrannou objímkou, umožňuje utažení šestihranným klíčem v těsném prostoru. Skvělé pro kompaktní ventilové ostrovy, pneumatická vedení s vysokou hustotou a vakuové adsorpční systémy.

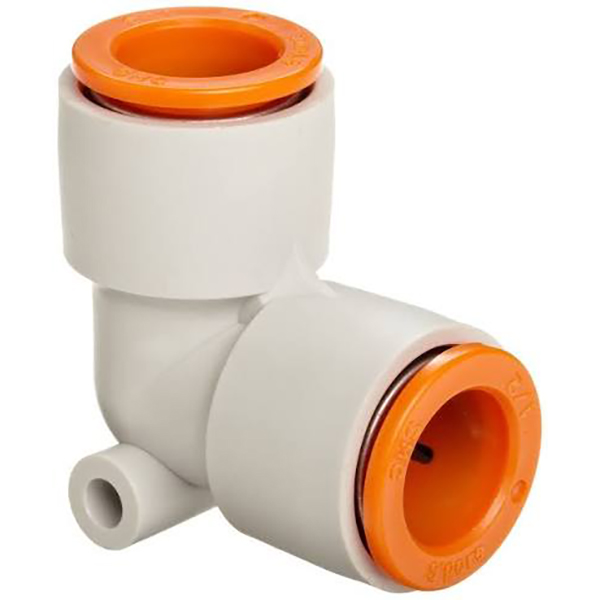

SOLH KQ2L jedním dotykem 90° zasunutí kolenem, přímá náhrada za SMC KQ2L. Tělo POM, těsnění NBR, podporuje stlačený vzduch 0~1,0MPa a vakuum až 95kPa. Více typů: vnější závit, koleno stejného průměru, koleno stonku a redukční koleno stonku pro trubku PU/PA. Ideální pro prostorově úsporné 90° potrubí na vakuových generátorech, solenoidových ventilech a automatizačních strojích.

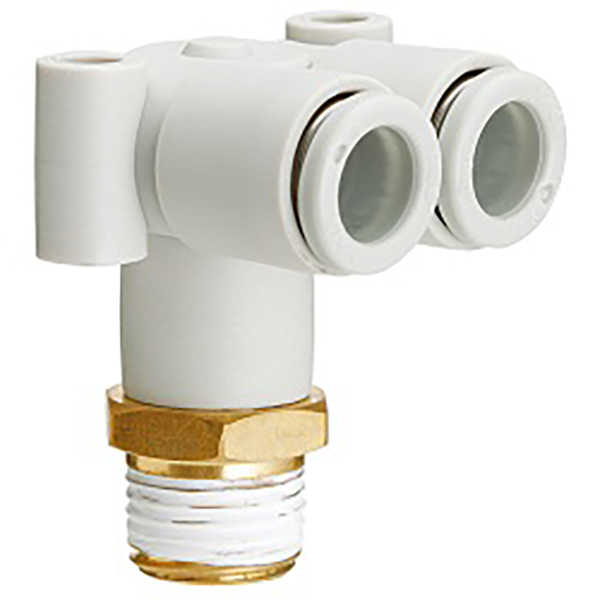

SOLH KQ2LU L-typ 1 až 2 dvojité kolenové nástrčné šroubení, zaměnitelné s SMC KQ2LU. 90° design s jedním vstupem a dvěma výstupy pro vyvážené proudění vzduchu. Tělo POM, poniklovaný mosazný závit a těsnění NBR, pracuje pro stlačený vzduch 0~1,0 MPa a vakuum -95 kPa. Různé možnosti závitu a stejného průměru pro PU/PA hadičky, široce používané v robotických koncových efektorech a rozvětvení vakuových přísavek.
