Nenastavitelný hydraulický tlumič řady RB RBQ

Nenastavitelný hydraulický tlumič SOLH řady RB | Standardní náhradní tlumič SMC

Značka: SOLH by Richge Technology | Hydraulický tlumič SMC RB ekvivalentní s pevnou clonou

1. Přehled produktu

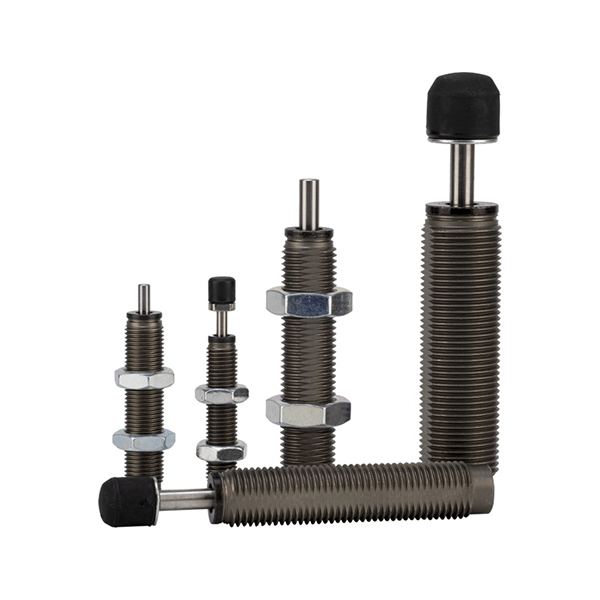

  SOLH řady RB jsounenastavitelné hydraulické tlumiče podle standardu SMC. Přeměňuje kinetickou energii nárazu na tepelnou energii prostřednictvím vnitřní porézní škrticí struktury. Nevyžaduje žádné nastavení, připraveno k přímé instalaci. Široce se používá pro vyrovnávání konce zdvihu, snížení hluku a proti srážce vzduchových válců, lineárních posuvů a rotačních mechanismů.

2. Základní vlastnosti

     • Není potřeba žádná úprava: Vestavěné vícestupňové škrcení, stabilní výkon od nízkorychlostního lehkého zatížení až po vysokorychlostní těžké zatížení po jednorázové instalaci.

     • Kompaktní provedení: Krátké tělo se závitovým upevněním. Umožněte vychýlení montáže až do ±5°, schopné absorbovat kyvnou energii z rotačních pohonů.

     • Pevné pouzdro: Může sloužit jako mechanická zarážka bez extra tvrdého omezení. Vestavěná vratná pružina.

     • Dlouhá životnost: Plně uzavřená konstrukce s olejovým těsněním pro ochranu proti prachu. Rozsah rychlosti dopadu: 0,05 ~ 5 m/s.

3. Klasifikace podsérie SOLH

4. Populární referenční tabulka modelu RB / RBC

Model	Vlákno	zdvih (mm)	Absorpční energie (J)	Doporučená aplikace
RB0604	M6 × 0,75	4	0.5～0.98	Mikroválec, miniaturní posuvný stolek
RB0805	M8 × 1,0	5	1.96	Φ6～Vzduchový válec Φ12
RB1006	M10×1,0	6	3.92	Φ16～Vzduchový válec Φ20
RB1412	M14×1,5	12	19.6	Φ32～Vzduchový válec Φ40
RB2015	M20×1,5	15	58.8	Φ50～Vzduchový válec Φ63
RB2725	M27×1,5	25	147	Φ80～Vzduchový válec Φ125

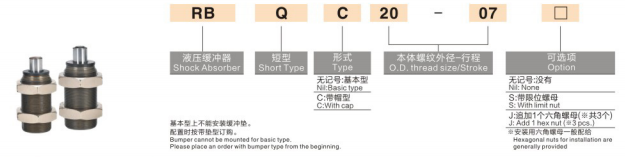

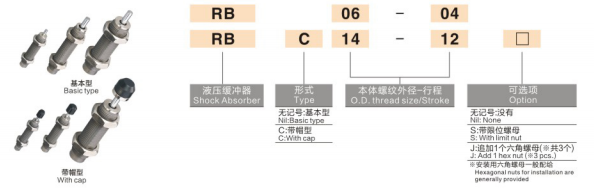

5. Pravidlo kódování modelu

  Příklad: RB1412
    • RB = Hydraulický tlumič standardní řady
    • 14 = Velikost závitu M14×1,5
    •12 = Zdvih nárazníku 12 mm

6. Pokyny pro výběr

     • Vypočítejte absorpční energii: E = ½ mv² + tah × zdvih. Vyberte model, jehož jmenovitá energie ≥ vypočítaná hodnota.

     • Správně sladit tah: Zdvih nárazníku musí být kratší než celková dráha pohyblivého mechanismu, aby se zabránilo nárazu na dno.

     • Rychlost nárazu: Standardní pracovní rozsah 0,05～5 m/s. Kontaktujte nás pro zesílenou verzi pro ultra-vysokorychlostní aplikace.

     • Výběr prostředí: Zvolte RBL pro řezné kapaliny / mokré prostředí; zvolte RBC s uzávěrem pro silné prašné podmínky.

     • Limit nesouososti: Maximální přípustný úhel excentru ≤5°. Pokud nesouosost překročí tuto hodnotu, nainstalujte plovoucí spoj.

7. Instalace a bezpečnostní opatření

     • Naneste na závity malé množství anaerobního zajišťovače nití. NEPOUŽÍVEJTE pásku PTFE, která může zablokovat škrticí otvor.

     • Dodáváno se dvěma šestihrannými pojistnými maticemi a jednou dorazovou maticí proti uvolnění.

     • Montáž vodorovně, svisle nebo v libovolném úhlu; pístnice musí směřovat ve směru nárazu.

     • Provozní teplota: -10℃ ~ +80℃. Vyvarujte se námrazy při nízké teplotě.

8. Výhoda výměny SOLH

   Řada SOLH RB plně kopíruje kód modelu SMC, rozměry a výkonové parametry, přímá výměna za dovážené tlumiče, s konkurenceschopnou cenou a kratší dodací lhůtou, ideální pro snížení nákladů na hromadná zařízení.
     •RB0805 → Vyměňte AC0805
     •RB1412 → Vyměňte AC1412
