Značka: SOLH by Richge Technology | Ekvivalentní čistič výfuku SMC AMC, integrované odstraňování olejové mlhy + redukce hluku

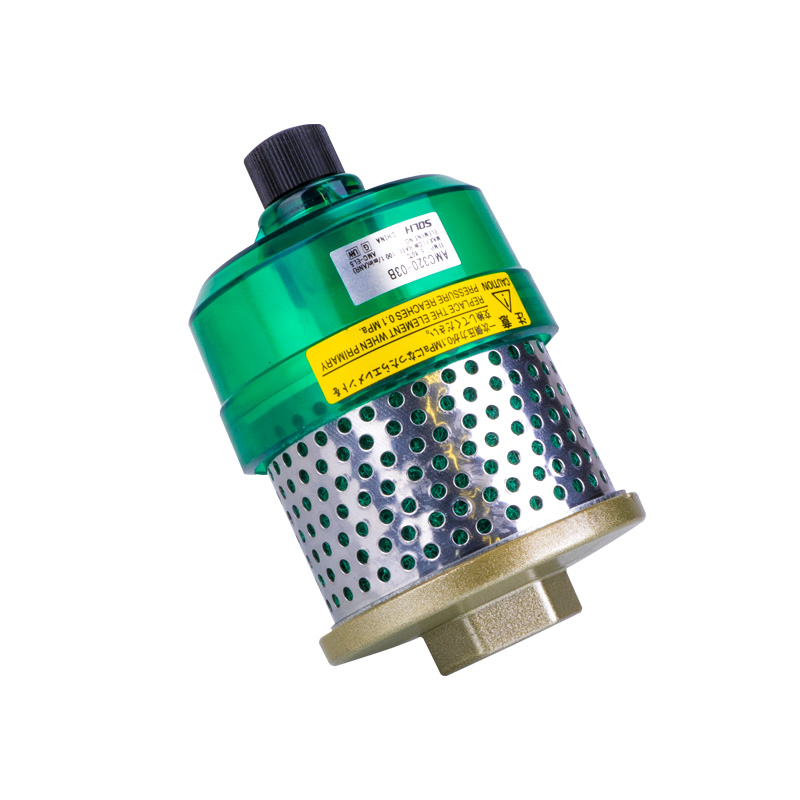

Čistič výfuku řady SOLH AMC, známý také jako odstraňovač výfukového oleje nebo čistič tlumení hluku, integruje odlučování olejové mlhy a potlačení hluku v jedné jednotce. Zachycuje olejovou mlhu a jemný prach přenášený výfukovým vzduchem z pneumatických systémů a zároveň drasticky snižuje hluk výfuku. Řeší dva běžné problémy v dílně: rozstřikování olejové mlhy a hluk. Jedná se o vylepšenou alternativu ke standardním tlumičům namontovaným na výfukovém otvoru elektromagnetických ventilů a vzduchových válců.

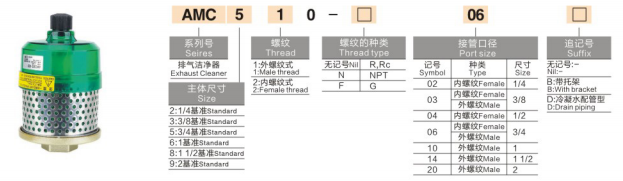

AMC + Kód velikosti + Forma závitu + Typ závitu - Velikost portu + Možnost přípony
|
Pozice |
Kód |
Význam a popis |
|
1 |
AMC |
Řada: Čistič výfuků |
|
2 |
2/3/5/6/8/9 |
Referenční velikost těla: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1/2 |
Tvar závitu: 1=Vnější závit; 2 = Vnitřní závit |
|
4 |
Prázdné / N / F |
Typ závitu: Prázdný=R/Rc kuželový závit; N=NPT; F=G paralelní závit |
|
5 |
02/03/04/06/10/14/20 |
Velikost připojovacího portu: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (volitelná přípona) |
B/D |
B=S montážním držákem; D=Typ vypouštěcího potrubí pro sběr kondenzátu |
|
Kód velikosti těla |
Referenční port |
Max. zpracovatelský průtok L/min |
Typický modelový příklad |
|
2 |
1/4" |
≤300 |
AMC220-02 (vnitřní závit 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (vnější závit 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (vnější závit 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (vnější závit 1") |
Poznámka: Velikost těla je referenční specifikace; skutečná velikost připojovacího závitu je definována 5. kódem, který může být shodný nebo zmenšený pro použití adaptéru.
Příklad 1: AMC510-06: Označení těla 34", skutečný port s vnějším závitem 3/4"
Příklad 2: AMC320-02: Označení těla 38", skutečný port s vnitřním závitem 1/4" (redukovaný port)
Možnosti přípon:
B Vybaveno montážním držákem pro upevnění na rámy stroje, hlavně pro AMC velkých rozměrů
D Verze s vypouštěcím potrubím se spodním výstupním otvorem pro olej/vodu pro centralizované získávání oleje, ideální pro podmínky silné olejové mlhy
|
Položka |
Parametr |
|
Použitelná kapalina |
Stlačený vzduch obsahující olejovou mlhu a jemný prach |
|
Maximální provozní tlak |
1,0 MPa |
|
Okolní teplota |
-5℃ ~ +60℃ (bez mrazu) |
|
Hodnocení filtrace |
0,3 μm; Účinnost odstraňování olejové mlhy: 99 % ~ 99,9 % |
|
Redukce šumu |
30 ~ 35 dB(A), lepší než standardní tlumiče |
|
Filtrační prvek |
Kompozitní skleněné vlákno + aktivní uhlí, vyměnitelné |
|
Materiál bydlení |
Technický plast zpomalující hoření, odolný proti stříkající vodě |
Pracovní princip
Odpadní vzduch z pneumatických komponent vstupuje do AMC. Velké olejové kapky jsou odděleny odstředivou vodicí konstrukcí, vrženy na vnitřní stěnu pouzdra a odváděny dolů do olejové vany.
Proud vzduchu prochází kompozitním skleněným vláknem + prvkem s aktivním uhlím k zachycení jemné olejové mlhy a částic ≥0,3μm.
Vzduch před vypuštěním prochází integrovanou konstrukcí tlumení hluku, čímž se dokončí odstranění oleje + snížení hluku v jednom kroku.
Vestavěná nádoba na olej shromažďuje oddělený olej pro pravidelné vypouštění, aby se zabránilo sekundární kontaminaci.
|
Porovnávací položka |
SOLH AMC čistič výfuku |
Standardní tlumič hluku řady AN |
|
Základní funkce |
Tlumení + filtrace olejové mlhy a prachu, duální funkce |
Pouze snížení hluku, žádné odlučování oleje |
|
Manipulace s olejovou mlhou |
Vysoce účinné zachycování, zabraňuje kontaminaci oleje v dílně |
Žádná filtrace; odvádí olejovou mlhu přímo do dílny |
|
Údržba |
Vyměnitelná vložka + ruční vypouštění oleje, opakovaně použitelné |
Přímá výměna po zablokování, žádná struktura shromažďující olej |
|
Typická aplikace |
Čistá dílna, prostředí se zákazem olejové mlhy |
Základní snížení hluku bez požadavku na kontrolu oleje |
|
Úroveň nákladů |
Přibl. 2~3 krát AN tlumič stejné velikosti portu |
Nízké náklady na hromadnou základní regulaci hluku |
Kroky rychlého výběru
Potvrďte průtok výfuku: Zvolte jmenovitý průtok AMC ≥ maximální průtok výfuku elektromagnetickým ventilem/válcem
Přizpůsobte velikost otvoru závitu výfukovému otvoru pneumatické součásti
Ladění aplikací: Standardní verze pro běžnou dílnu; AMC520 nebo větší preferovaný pro čisté prostory pro potraviny a elektroniku s nulovou tolerancí olejové mlhy
Údržba a výměna
Cyklus výměny filtru: 3~6 měsíců při normálním provozu; měsíčně kontrolujte stav těžké olejové mlhy
Pravidelně vypouštějte nahromaděný olej ze spodního vypouštěcího kohoutu, abyste zabránili zpětnému toku oleje a ucpání vložky
Výrazné zvýšení protitlaku výfukových plynů nebo pomalý chod válce značí ucpaný prvek; okamžitě vyměnit
Čistič výfuku řady SOLH AMC se řídí konvencí názvů SMC AMC, rozměry rozhraní a výkonnostními parametry. Filtrační prvky jsou zaměnitelné. Poskytuje spolehlivé řešení pro snižování nákladů pro projekty automatizačních strojů a exportních zařízení.
