Mechanický tlakový spínač s jazýčkovou trubicí řady IS10

Značka: SOLH by Richge Technology

Umístění produktu

     Řada SOLH IS10 je bezkontaktní jazýčkový (suchý jazýčkový) mechanický tlakový spínač, základní komponent pro monitorování tlaku pro standardní pneumatické obvody. Vyznačuje se jednoduchou kompaktní konstrukcí a ultra spolehlivým výkonem s dlouhým cyklem a je široce sladěn s třemi jednotkami maznice regulátoru vzduchového filtru FRL pro detekci tlaku vzduchu v reálném čase a výstup signálu blokování.

Princip fungování a vnitřní struktura jádra

  1. Princip fungování

     -- Stlačený vzduch tlačí píst proti napětí pružiny, vestavěný magnet na pístu se pohybuje blízko jazýčkové trubice, aby dokončil magnetické spouštění a vedení obvodu. Když tlak vzduchu klesne pod resetovací práh, pružina zatlačí píst zpět, magnet se oddálí od jazýčkové trubice a obvod se přeruší.

  2. Základní konstrukční části

     -- Píst s integrovaným permanentním magnetem: Snímá posun tlaku vzduchu

     -- Jazýčková trubice (suchý jazýčkový spínač): Bezkontaktní magnetické ovládání, nulové mechanické otěry kontaktů

     -- Šroub pro nastavení tlaku: Manuální nastavení prahu spouštění pomocí šroubováku

     -- Mechanické odstupňované okénko: Přímé odečítání přednastavené hodnoty tlaku v jednotkách MPa

Standardní základní tabulka technických specifikací

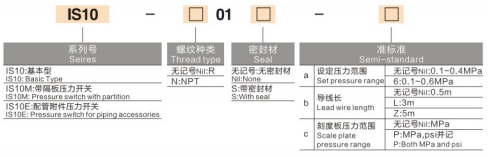

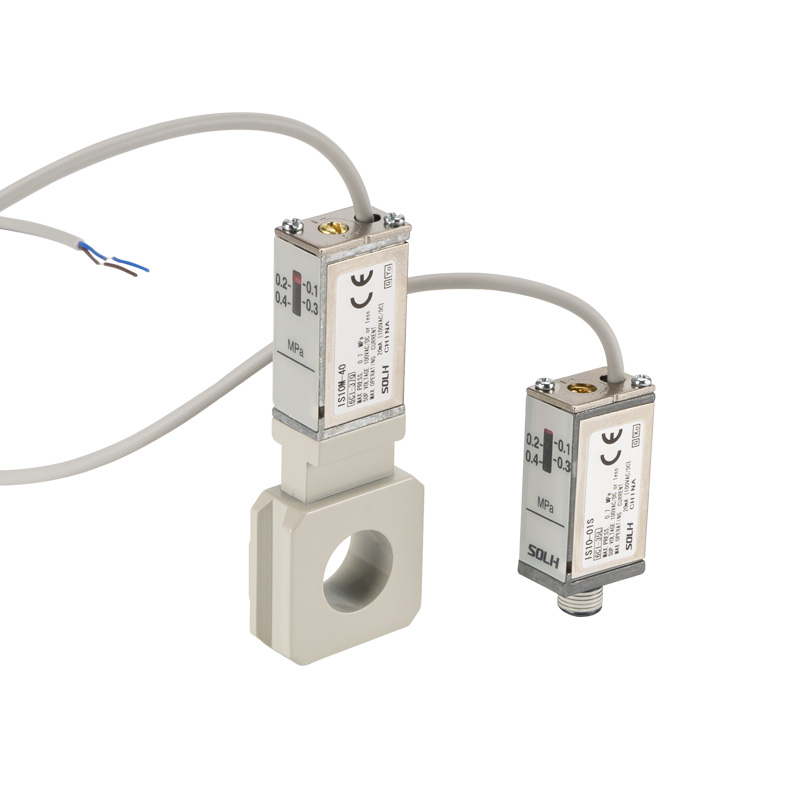

Model celé řady a dva způsoby montáže

Dvě hlavní instalační struktury pro různé požadavky na uspořádání:

  1. Typ montáže se závitem (IS10-01S)

     -- Přímá šroubová instalace přes závit R1/8, kompatibilní s jedním válcem, výstupem elektromagnetického ventilu a mini samostatnými vzduchovými servisními jednotkami.

  2. Typ montáže základny rozdělovače (IS10M / IS10E)

     -- IS10M vybavený čtvercovou upínací základnou na boku, lze jej přímo připevnit na standardní AC modulární FRL tři jednotky SMC bez dalších adaptérů, což šetří vnitřní instalační prostor skříně.

Hlavní konkurenční výhody produktu

  1. Nulové opotřebení mechanického kontaktu

     -- Bezkontaktní magnetické jazýčkové spouštění, žádná elektrická jiskra v kontaktním bodě; životnost 5~10krát delší než u tradičních mechanických mikrokontaktních tlakových spínačů, jako je IS3000.

  2. Intuitivní offline kalibrace tlaku

     -- Boční vestavěné okénko stupnice MPa, seřiďte seřizovací šroub pomocí šroubováku; prahovou hodnotu tlaku lze nastavit bez napájení na místě.

  3. Univerzální AC a DC zátěžová kompatibilita

     -- Podporuje všechna AC/DC napětí pod 100V, může přímo řídit miniaturní solenoidové ventily nebo připojit digitální vstupní svorky PLC bez mezilehlého relé.

  4. Miniaturní lehký kompaktní design

     -- O 16 % lehčí a o 11 % menší objem než stará generace řady IS1000, dokonale zapadá do vysoce integrovaného uspořádání úzkého automatizovaného zařízení.

Odpovídající scénářům typických průmyslových aplikací

  1. Monitorování nízkého tlaku hlavního zdroje vzduchu a alarm

     -- Instalace na výstupu tří jednotek FRL; vyšle signál alarmu blokování, jakmile napájecí tlak klesne pod 0,4 MPa, aby chránil pneumatické vibrátory a klepací kladiva před nedostatečným poškozením tahem.

  2. Potvrzení polohy válce s plným zdvihem

     -- Když se válec úplně vysune, tlak v komoře stoupne na přednastavenou hodnotu na výstupní spouštěcí signál pro sekvenční blokování další akce výrobní stanice.

  3. Bezpečnostní ochrana obvodu vibrátoru

     -- Monitor pracovního tlaku vzduchu v reálném čase; vypněte napájení rychlého výfukového ventilu, když je tlak nižší než prahová hodnota, vyhněte se vyhoření vibrátoru způsobenému slabou vibrační silou.

Shrnutí jedné věty

     Bezkontaktní jazýčkový tlakový spínač řady SOLH IS10 nabízí varianty s montáží na závit a FRL s nastavitelným rozsahem 0,1 ~ 0,6 MPa, dlouhou životností 5 milionů cyklů a offline kalibrací tlaku, ideální nízkonákladový kompaktní senzor pro monitorování tlaku vzduchu pro válec, vibrátor a pneumatické okruhy obecné automatizace.
