SOLH VH série 4cestný 90° ruční otočný ruční ventil spíná vzduchové okruhy otočnou rukojetí, se třemi volitelnými centrálními funkcemi: 3-polohový střed uzavřen, 3-polohový středový výfuk a 2-polohový typ. Přijímá přesné rotační těsnění cívky pro ultranízký vnitřní únik, má tělo ze slitiny zinku / tlakově litého hliníku a dlouhou životnost bez mazání, s vestavěným mechanickým blokováním polohy, aby se zabránilo náhodnému spuštění. Podporuje uspořádání potrubí bočního portu a spodního portu, dostupné pro zapuštěnou montáž do panelu nebo přímé upevnění těla, s velikostí portů od Rc1/4" do 1" a maximálním provozním tlakem 0,7~1,0MPa. Středová uzavřená verze udržuje upínací tlak válce během vypínání, zatímco středový výfuk plně uvolňuje tlak pro bezpečnou údržbu. Široce se používá pro ruční reverzaci válců, odvzdušňování zařízení, nouzovou izolaci zdroje vzduchu, ruční ovládání poloautomatického stroje a pneumatické zkušební stolice.

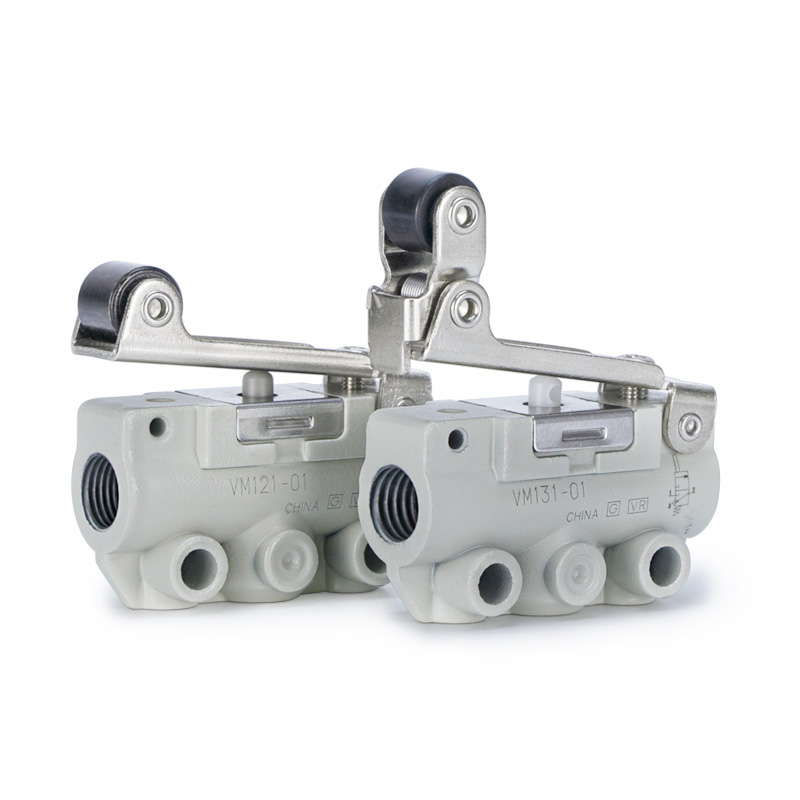

Miniaturní 2/3portový mechanický talířový ventil SOLH VM1 (VM100) je plně zaměnitelný s ekvivalentními modely SMC. Přijímá kompaktní a spolehlivou těsnící strukturu talíře, vyznačuje se ultra úzkou šířkou 11 mm a hmotností pouze 60 g pro snadnou instalaci a instalaci v hustém stohování uvnitř strojů. Provozní tlak se pohybuje od -100 kPa vakua do 1,0 MPa přetlaku, s konstrukcí bez mazání, vynikající těsností a silnou odolností proti prachu. K dispozici jsou různé možnosti závitů včetně M5, Rc1/8, NPT1/8 a G1/8, které podporují uspořádání bočního portu a spodního portu. Nabízena je celá řada vyměnitelných ovládacích hlavic: standardní/krátký plunžr, rovná/krátká/jednosměrná kladková páka proti odskoku, ploché tlačítko, žluté hřibové nouzové zastavení, zelené tlačítko indikátoru, páka závěsu a uzamykatelný otočný knoflík, s kompletními 2portovými a 3portovými variantami NC/NO. Široce se používá pro detekci limitu zdvihu válce, ruční uvedení do provozu, bezpečnostní nouzové blokování, přepínání vzduchu mini přípravky a obvody vakuového spouštění, funguje jako univerzální mechanický spouštěč signálu vzduchu pro kompaktní automatizační zařízení.

Střední mechanický talířový ventil SOLH VM2 (VM200) je plně zaměnitelný s odpovídajícími modely SMC. Díky konstrukci se středním talířem s koeficientem průtoku Cv=0,87 je jeho průtoková kapacita přibližně 8krát vyšší než u řady mini VM1, vybavené standardním portem Rc1/4 a volitelnými závity NPT/G1/4. Pracuje pod 0 ~ 1,0 MPa a je nekompatibilní s vakuem, používá těsnění talířového těsnění odolného proti opotřebení a robustní kovové tělo. K dispozici jsou rozvržení potrubí bočního portu a spodního portu, které podporuje kompletní řada výměnných ovladačů: standardní váleček POM / tvrzená ocel otěruvzdorná válečková páka, jednosměrný váleček proti odskoku, rovný píst, ploché tlačítko, žlutá hřibová hlava nouzového zastavení, zelené tlačítko indikátoru a uzamykatelný knoflík závěsu. Varianta válečku z tvrzené oceli je vhodná pro vysoce namáhané výrobní linky s vysokým opotřebením. Široce se používá pro detekci limitu zdvihu válce a posuvného stolu, ruční uvedení zařízení do provozu, přepínání vzduchu u přípravku a bezpečnostní nouzové blokování, slouží jako hlavní mechanický vzduchový spouštěcí ventil pro balicí, textilní, tiskařské a všeobecné automatizační výrobní linky.

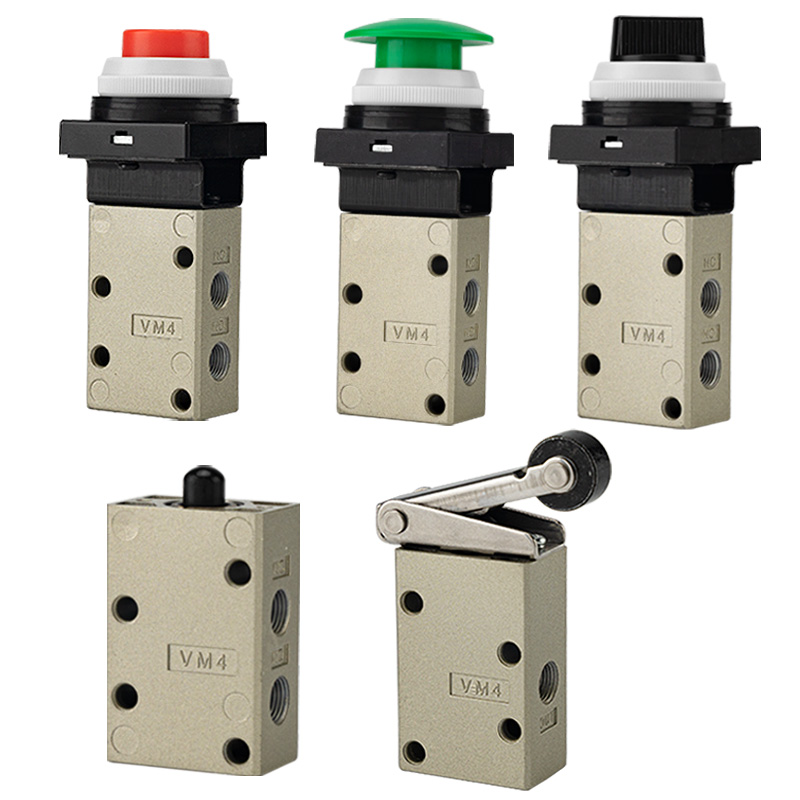

SOLH VM4 (VM400) střední 3cestný talířový mechanický ventil je plně zaměnitelný s ekvivalentními modely SMC, umístěnými mezi mini VM1 a vysokoprůtokovou řadou VM2. Jeho hlavní výhoda spočívá v kompatibilitě s plným tlakovým rozsahem od -100 kPa vakua do 1,0 MPa přetlaku, což je funkce nedostupná na VM2. Přijímá standardní port Rc1/8 s volitelnými závity NPT/G1/8 a průtokovou kapacitou Cv=0,38, podporuje uspořádání bočního a spodního portu. Postaven s pevným kovovým tělem, odolává nárazům 1 000 m/s² a silným vibracím, vhodný pro náročné výrobní linky s vysokým zatížením, s těsněním talíře odolným proti prachu a bez mazání pro dlouhou životnost. K dispozici je kompletní sada vyměnitelných ovladačů: standardní / tvrzená ocelová válečková páka proti oděru, jednosměrný váleček proti odskoku, rovný píst, vícebarevná hřibová tlačítka nouzového zastavení, 2/3-polohové otočné knoflíky, uzamykatelná tlačítka a páky překlápěcích pantů. Široce se používá při detekci limitu zdvihu válce a posuvného stolu, vakuových adsorpčních/uvolňovacích obvodech, ručním uvádění zařízení do provozu, nouzovém blokování stroje a přepínání upínacích přípravků, je to ideální střední mechanický spouštěcí ventil pro pracovní podmínky vyžadující vakuovou kompatibilitu a silnou odolnost proti nárazům.

Vysokoprůtokový elektropneumatický proporcionální ventil SOLH ITV je plně zaměnitelný s ekvivalentními modely SMC. Díky systému tlakové zpětné vazby s uzavřenou smyčkou akceptuje napětí DC0–10V, proudové analogové signály 4–20mA a volitelnou fieldbus komunikaci včetně CC-Link, PROFINET, EtherNet/IP pro dosažení plynulé, vysoce přesné dálkové regulace tlaku vzduchu s přesností řízení ±1 % FS a ochranou proti prachu a stříkající vodě IP65. Tři řady pokrývají různé rozsahy průtoku: ITV1100 pro mikronízký průtok, ITV2100 pro univerzální střední průtok a ITV3100 pro silný vysoký průtok až 4400 l/min ANR, s nastavitelným tlakem od 0,005 do 0,9 MPa. Podporuje Rc/NPT/G závity a nástrčné šroubení, vestavěný LED digitální displej a autodiagnostický alarm při nízkém napájení DC24V. Široce se používá pro ovládání válce s velkým otvorem, řízení konstantního napětí filmu a drátu, polovodičové a optické přesné procesy, automatické dávkování a povlakování, vícestupňové přepínání tlaku pro svářecí a nýtovací zařízení, nahrazující více manuálních regulátorů pro realizaci digitální centralizované regulace tlaku na automatizovaných výrobních linkách.

Inline zpětné ventily SOLH XTO674 a INA14 sdílejí stejnou konstrukční platformu s ultranízkým praskacím tlakem 0,01 MPa, kompatibilní se stlačeným vzduchem i čistou vodou pro ochranu proti zpětnému toku ve vakuových a nízkotlakých kapalinových potrubích. XTO674 je celomosazná kryogenní verze pracující až do -30℃; Standardní řada INA14 nabízí tělo z mosazi nebo nerezové oceli SUS304, vybavené standardními těsněními NBR a volitelným těsněním FKM odolným vůči oleji a vysokým teplotám a těsněním CR odolným vůči povětrnostním vlivům. Kompaktní řadový závitový design s vyznačením šipky průtoku lze přímo namontovat do potrubí bez dalších držáků, což účinně zabraňuje ztrátě vakua a zpětnému proudění vzduchu při instalaci mezi vakuové generátory a přísavky. Tyto dvě řady se vyznačují identickými celkovými rozměry a velikostí závitů pro přímou výměnu v poli bez úpravy potrubí, široce používané v kryogenních zařízeních, vakuových výrobních linkách, vysokoteplotních kapalinových okruzích odolných proti korozi a obecných pneumatických a vodních potrubích pro jednosměrné udržení tlaku a prevenci zpětného toku.

SOLH HLH ultratenký lineární posuvný válec s boční L kolejnicí využívá integrovanou jednostrannou recirkulační kuličkovou vodicí kolejnici se štíhlým nízkoprofilovým tělem pro úsporu místa pro instalaci, dvojčinný pneumatický posuv určený pro přesné polohování s lehkým zatížením. Velikosti otvorů se pohybují od 6, 10, 16 do 20 mm se standardními zdvihy 5–60 mm, provozním tlakem 0,15~0,7 MPa a pracovní teplotou od -20℃ do 70℃. Tělo válce má 4směrné montážní závitové otvory a 3-stranné vzduchové otvory pro flexibilní uspořádání potrubí. Posuvný vozík je vybaven závitovými otvory pro upevnění a otvory pro polohovací kolíky na horní a přední ploše. Standardně je dodáván vestavěný magnetický kroužek se dvěma bočními otvory pro montáž magnetických jazýčkových spínačů. Plovoucí kloub mezi pístnicí a vozíkem eliminuje boční boční zatížení a zajišťuje vynikající přímost a přesnost proti otáčení. Ve srovnání s řadou dvoukolejnicových HLQ se HLH vyznačuje štíhlejším obrysem pro omezený úzký prostor, široce používaným v 3C a polovodičových mini kontrolních přípravcích, lehkých upínacích jednotkách a vratných polohovacích mechanismech uvnitř kompaktních automatizačních strojů.

Dvouhřídelové kluzné válce SOLH HLQ / HLQL využívají lineární vedení s recirkulačními kuličkami, včetně kompaktní standardní verze HLQ s válcem namontovaným na boku a ultrapevným symetrickým modelem HLQL. Velikosti vrtání se pohybují od 6 do 25 mm se zdvihy 10–150 mm. Konstrukce se dvěma paralelními pístnicemi poskytuje silný tah a vynikající výkon proti zkroucení a otáčení. Vestavěný plovoucí spoj mezi pístem a posuvným vozíkem kompenzuje excentrická boční zatížení. Základna obsahuje 3-směrné montážní závitové otvory, zatímco posuvný vozík poskytuje montážní otvory pro upevnění na více plochách a polohovací kolíky; boční sloty pro magnetické jazýčkové spínače a vestavěný magnet jsou standardem. K dispozici je více možností nárazníků: dvojitý / jednoduchý nastavitelný vzduchový nárazník, hydraulický tlumič nárazů a externí dorazové bloky pro hladký vratný pohyb a vysokou přesnost opakování polohy. HLQ se hodí pro středně malá břemena s omezeným prostorem, zatímco symetrické HLQL zvládá těžké břemena a silné excentrické přesazení. Široce se používá pro automatický přenos, přesné upínání a lineární polohování v 3C, polovodičové montážní a testovací zařízení.

Dvouhřídelové kluzné válce SOLH HLS / HLSL využívají křížová válečková vedení s přímým kontaktem, která poskytují mnohem vyšší tuhost, přesnost opakovaného polohování a odolnost vůči excentrickému zatížení než modely s kuličkovým vedením HLQ. K dispozici jsou dvě varianty: standardní HLS s bočním kompaktním válcem pro středně malá zatížení bez výrazného přesazení; symetrický HLSL se středovým válcem a dvěma paralelními válečky pro velká zatížení, velký excentrický krouticí moment a požadavky na ultra-přesnost. Velikosti vrtání pokrývají 6–25 mm a zdvihy 10–150 mm. Dvě pístnice poskytují silný tah a odolnost proti zkroucení, zatímco vestavěné plovoucí klouby eliminují boční deformační napětí. Základna podporuje montážní otvory ve 3 směrech, posuvný vozík si vyhrazuje závity a polohovací kolíky pro více povrchů a magnetický kroužek a sloty pro senzory jsou standardem. Nastavitelné vzduchové tlumiče, hydraulické tlumiče a externí mechanické dorazy jsou volitelným příslušenstvím. Provozní teplota se pohybuje od -20 ℃ do 70 ℃. Široce se používá v polovodičové, lékařské automatizaci, přípravcích obráběcích strojů a dalších vysoce přesných polohovacích stanicích pro přenos a upínání.
