Značka: SOLH by Richge Technology | SMC KQ2R ekvivalentní redukční přímá pneumatická armatura na jeden dotyk

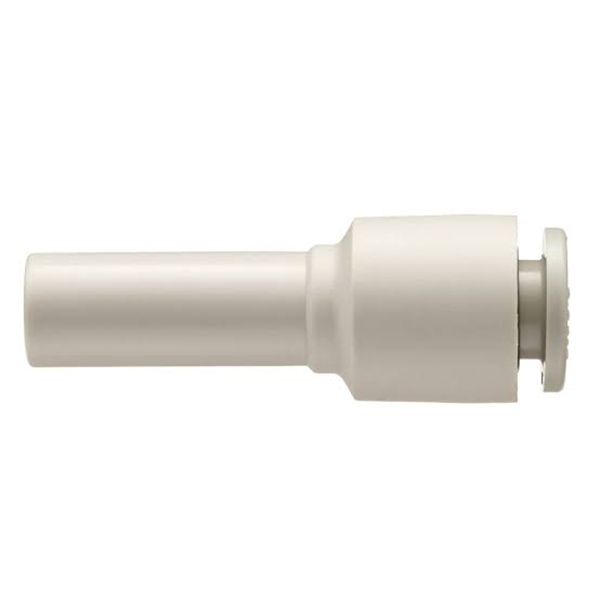

KQ2R je redukční přímá nástrčná tvarovka ze série KQ2, známá také jako spojka trubek s různým průměrem. Je speciálně navržen pro inline spojení dvou vzduchových trubic s různými vnějšími průměry, jedno z nejčastěji používaných redukčních doplňků v pneumatických systémech.
Příklad modelu: KQ2R06-08
KQ2: SMC 2. generace řady jednodotykových šroubení
R: Reduktor, redukční přímá struktura
06: Vnější průměr portu ① (mm, Φ6 mm)
08: Vnější průměr trubky ② (mm, Φ8 mm)
Strukturální vlastnosti
• Oba konce využívají standardní jednodotykové porty KQ2; jeden konec pro malou vnější trubku a druhý pro velkou vnější trubku s přímým vnitřním průtokovým kanálem, realizující inline připojení pro hadičky různého průměru.
• Hladký kuželový přechod uvnitř kanálu, nižší tlaková ztráta ve srovnání s dělenou montáží (přímá armatura + samostatná redukce). Ideální pro pneumatické okruhy citlivé na průtok a pokles tlaku.
|
Segment kódu |
Popis |
|
KQ2R |
Sériový kód: Redukční přímé zasouvací šroubení |
|
První dvě číslice |
Vnější průměr trubky portu ① (mm) |
|
Poslední dvě číslice |
Vnější průměr trubky portu ② (mm) |
|

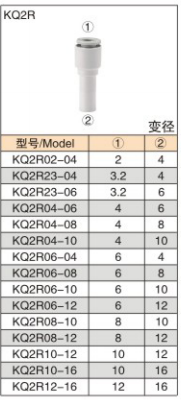

Model |
Port ① Vnější průměr trubky (mm) |
Port ② Vnější průměr trubky (mm) |
Typická aplikace |
|
KQ2R02-04 |
Φ2 |
Φ4 |
Mikrozařízení, připojení hadic Φ2 až Φ4 |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Malý okruh válce, připojení hadic Φ4 až Φ6 |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Standardní obvod solenoidového ventilu, Φ6 až Φ8 (nejoblíbenější) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Okruh s vysokým průtokem, připojení hadičky Φ8 až Φ10 |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Hlavní okruh přívodu vzduchu, připojení hadic Φ10 až Φ12 |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Hlavní potrubí s velkým průtokem, připojení hadic Φ12 až Φ16 |
|
Položka |
Parametr |
|
Použitelná kapalina |
Stlačený vzduch, vakuum, čistá voda (nemrznoucí) |
|
Provozní tlak |
-100 kPa (vakuum) ~ 1,0 MPa |
|
Trhací tlak |
3,0 MPa při okolní teplotě 23℃ |
|
Provozní teplota |
-5 ℃ ~ +60 ℃; 0~40 ℃ pro vodní médium |
|
Kompatibilní hadice |
PU trubice, nylonová trubice, měkká nylonová trubice, trubice FEP/PFA PTFE |
|
Materiál |
Tělo PBT + chapadlo z nerezové oceli SUS304 + těsnící kroužek z nitrilové pryže NBR |
Pravidlo výběru: Vyberte KQ2R pro inline spojení dvou různých OD trubek, nejsou potřeba žádné další kombinované tvarovky.
• Konec trubky musí být oříznut naplocho a bez otřepů. Zasuňte hadičku úplně, dokud neuslyšíte „cvaknutí“, abyste zabránili úniku vzduchu.
• Pro odstranění: stiskněte uvolňovací objímku na portu a vytáhněte hadičku směrem ven; netahejte hrubou silou.
• Pokles tlaku se zvyšuje s větším rozdílem průměru. Upřednostňujte modely s malým rozdílem průměrů za podmínek vysokého průtoku.
• Přechod průměru trubice: Převeďte hlavní trubku Φ8 na trubku Φ6 pomocí KQ2R06-08, aby odpovídala válcům různých velikostí bez dalších adaptérů.
• Dovybavení stroje: Pro kompatibilitu spojte hadičky Φ6 starého zařízení s hadičkami Φ8 nového stroje, není nutná úplná výměna hadic.
• Připojení vakuového okruhu: Pár vakuových vedení s různými průměry. Konstrukce s nízkou netěsností udržuje stabilní úroveň vakua.
