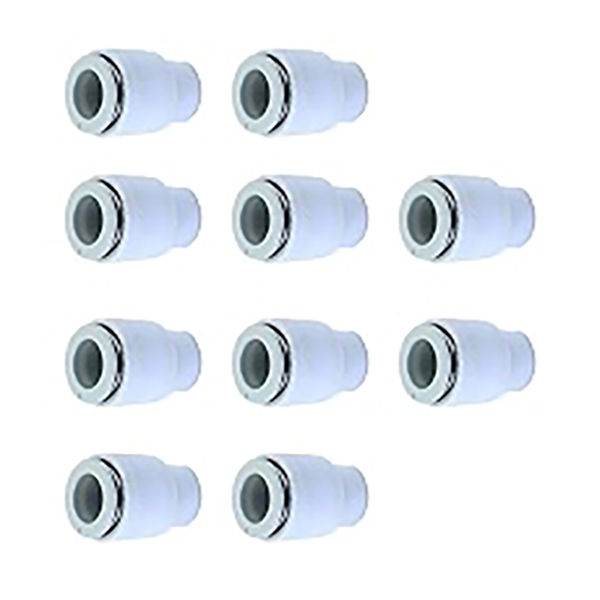

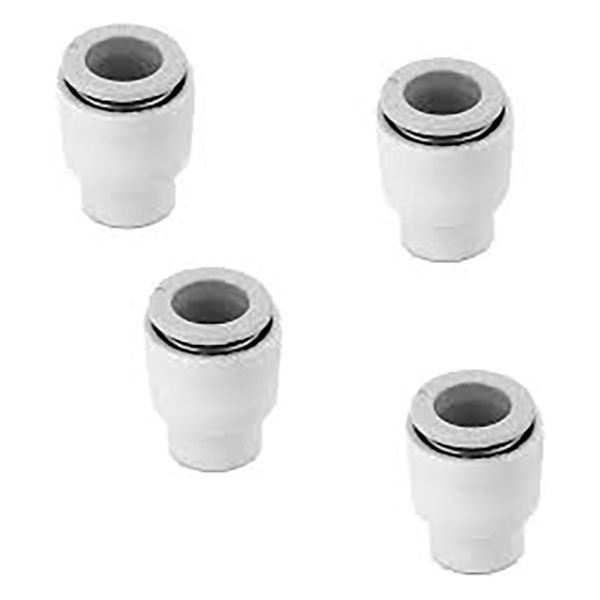

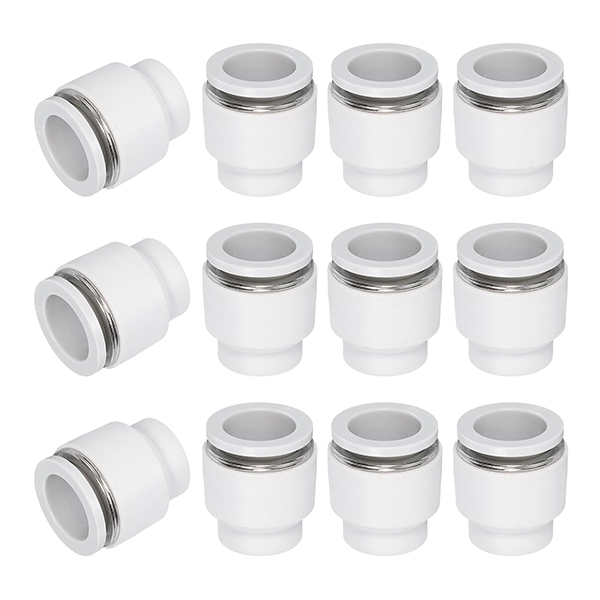

Plastová koncovka KQ2C Push Fit

SOLH KQ2C Series Push-In Cap | Pneumatická zástrčka pro KQ2 One-Touch Fittings

Značka: SOLH by Richge Technology | SMC KQ2C ekvivalentní zásuvná trubková zástrčka pro armatury řady KQ2

1. Přehled produktu

     KQ2C je speciální zasouvací uzávěr (zástrčka trubky) sladěný s pneumatickými armaturami řady SOLH KQ2. Je určen k dočasnému utěsnění nepoužitých zásuvných vzduchových portů pro rychlé uzavření vzduchových okruhů, základní příslušenství pro uvedení pneumatického systému do provozu a údržbu vyhrazených portů.

2. Pravidlo pro pojmenování kódu modelu

  Formát: KQ2C□□
     KQ2: SMC 2. generace řady jednodotykových šroubení
     C: Uzávěr, zásuvná trubička
     □□: Přizpůsobený vnější průměr trubky (mm)
  Příklady:
     KQ2C04: Vhodné pro Φ4mm push-in port
     KQ2C06: Vhodné pro Φ6mm push-in port (nejoblíbenější velikost)
     KQ2C08: Vhodné pro Φ8mm push-in port

3. Struktura a základní vlastnosti

3.1 Návrh konstrukce

      Válcový zásuvný design se vzduchovou hadičkou odpovídající profilu, přímo zasunutou do jednodotykových portů

      Princip těsnění: Po vložení stlačte vnitřní těsnění z NBR uvnitř tvarovky, abyste vytvořili spolehlivé utěsnění, nejsou potřeba žádné další nástroje

      Provedení proti pádu: Po vložení pevně uzamčeno čelistmi z nerezové oceli uvnitř zasouvacího portu. Stisknutím uvolňovací objímky na armatuře snadno sejmete uzávěr.

3.2 Klíčové výhody

     • Plug-and-play: Instalace bez nářadí, vložení přímo do otvoru těsnění, rychlá montáž a demontáž

     • Plná kompatibilita: Pracuje se všemi jednodotykovými porty řady KQ2 včetně typů T/L/U/E/UD/UT/VD/VT

     • Spolehlivý výkon: Určeno pro plný pracovní tlak systému, podporuje vakuum až do -100 kPa s nulovým rizikem úniku

     • Kompaktní velikost: Šetří instalační prostor, ideální pro rozvaděče a úzké vnitřní prostory strojů

     • Odolný materiál: Těleso z technického plastu PBT + těsnící kroužek NBR, odolný proti nárazu a korozi pro dlouhou životnost

4. Standardní seznam modelů

5. Všeobecné technické specifikace

6. Aplikační scénáře

     • Utěsnění vyhrazeného portu pro uvedení do provozu: Utěsněte nepoužívané zásuvné porty během uvádění stroje do provozu, aby se zabránilo úniku vzduchu; po dokončení testu připojte hadičky

     • Uzávěr náhradního portu: Utěsněte náhradní porty na ventilových ostrovech a armaturách potrubí (KQ2UD/KQ2UT), aby se zabránilo prachu a náhodnému úniku vzduchu

     • Dočasně deaktivované těsnění okruhu: Utěsněte porty dočasně deaktivovaných okruhů válce během údržby zařízení, aniž by to ovlivnilo ostatní pracovní okruhy

     • Ochrana proti úniku vakuového okruhu: Utěsněte nepoužívané porty přísavek na vakuovém zařízení, abyste udrželi stabilní úroveň vakua

7. Poznámky k použití

     •Kontrola kompatibility: Vybírejte striktně odpovídající velikost portu. Port Φ6 přijímá pouze KQ2C06; neodpovídající velikost způsobí selhání těsnění nebo selhání vložení.

     •Úplné zasunutí: Zatlačte uzávěr úplně do portu, dokud neuslyšíte cvaknutí, čímž se potvrdí, že čelisti jsou zajištěny pro spolehlivé utěsnění.

     •Způsob odstranění: Stiskněte uvolňovací objímku na armatuře a zároveň vytáhněte krytku ven. Netahejte prudce, aby nedošlo k poškození vnitřních čelistí.

     • Limit pracovních podmínek: Nevhodné pro korozivní plyny, vysokoteplotní páru a další speciální média, pouze pro standardní pneumatické a vakuové aplikace.

     • Údržba a výměna: Vyměňte uzávěr, když je těsnicí kroužek starý nebo poškozený, aby se zabránilo úniku vzduchu způsobenému vadným těsněním.

8. Srovnání: KQ2C Push-In Cap versus Threaded Plug
