Otočné otočné nástrčné kování řady KS / KX

Otočné otočné nástrčné kování řady SOLH KS / KX

Značka: SOLH by Richge Technology | Pneumatická otočná spojka otočná o 360°

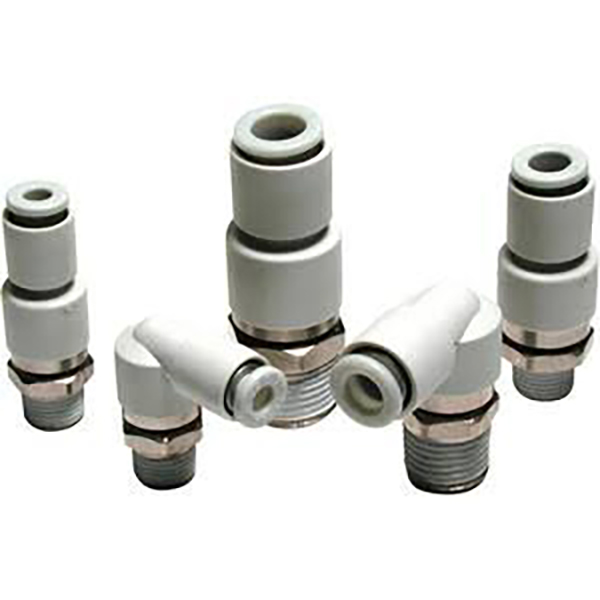

1. Přehled produktu

  Série KS / KX jsou otočné otočné nástrčné šroubení určené pro 360° nepřetržité otáčení a oscilační aplikace, jako jsou robotické manipulátory, otočné stoly a oscilující konce válců. Zabraňují zamotání, kroucení nebo roztahování vzduchových hadic během pohybu.

     • KS = standardní otočný typ (jedno kuličkové ložisko)

     • KX = Vysokorychlostní otočný typ (dvou kuličkových ložisek)

2. Rozdíl mezi jádry: KS vs KX

     • Standardní typ KS: Jedno kuličkové ložisko, nízký kroutící moment. Maximální rychlost: 500 ot/min (φ4/φ6), 400 ot/min (φ8), 300 ot/min (φ10), 250 ot/min (φ12). Vhodné pro středně nízkou rychlost oscilace a přerušované otáčení.

     • Vysokorychlostní typ KX: Dvojitá kuličková ložiska, ultranízký točivý moment, hladší rotace. Maximální rychlost: 1500 ot/min (φ4/φ6), 1200 ot/min (φ8), 1000 ot/min (φ10/φ12). Vhodné pro plynulé vysokorychlostní otáčení a časté oscilace.

3. Základní vlastnosti

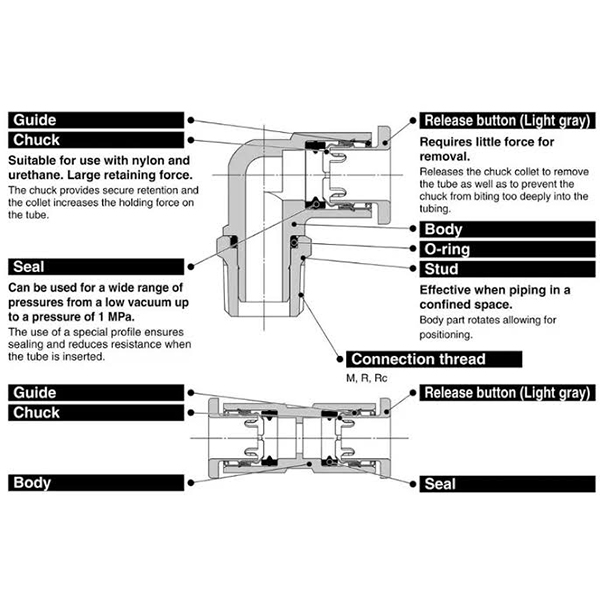

     • ✅ Volné otáčení o 360°: Vestavěná ložisková sestava eliminuje uzlování a kroucení trubek na rotujících koncích.

     • ✅ Nízký točivý moment: Pouze 0,006～0,022 N·m při 0,5 MPa, minimální dodatečné zatížení pohybových os.

     • ✅ Antirotační vnitřní struktura: Zabraňuje protáčení hadic spolu s tvarovkou a prodlužuje životnost hadic.

     • ✅ Konstrukce bez mědi: Bezproudové niklování, použitelné v prostředích s omezeným přístupem mědi (polovodiče, potravinářský průmysl, lékařství).

     • ✅ Push-to-Connect: Kompatibilní s φ4/φ6/φ8/φ10/φ12 PU, nylonovými a měkkými nylonovými trubicemi. Automatický zámek při vložení, lisovací límec pro rychlé uvolnění.

     • ✅ Kompatibilní s vakuem: −100 kPa ~ 1,0 MPa (Nedoporučuje se pro kritické udržování ve vakuu kvůli menším inherentním únikům).

     • ✅ Závitový předem potažený tmel (přípona S): Standardní možnost; při instalaci není potřeba PTFE páska.

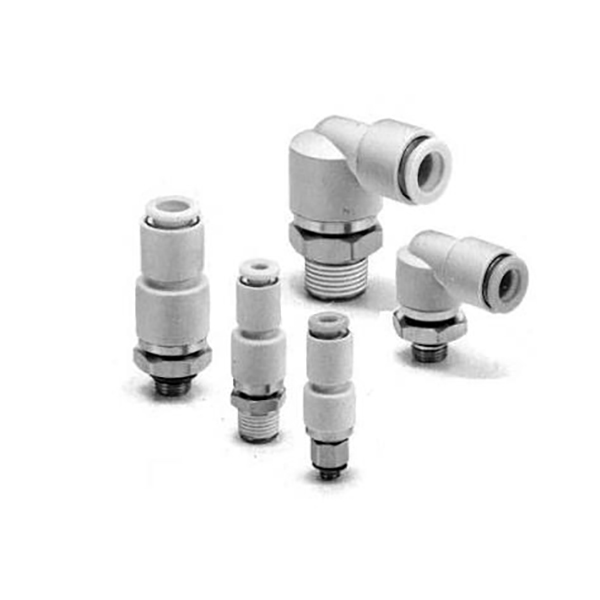

4. Pojmenování modelů a příklady

  Standardní řada KS

     • KSH06-02S: Rovná (H), trubka φ6, závit R1/4, předem nanesený tmel (S)

     • KSL08-01S: Koleno (L), trubka φ8, závit R1/8, předem nanesený tmel (S)

  Vysokorychlostní řada KX

     • KXH04-M5: Rovná (H), trubka φ4, metrický závit M5×0,8

     • KXL10-03S: Koleno (L), trubka φ10, závit R3/8, předem nanesený tmel (S)

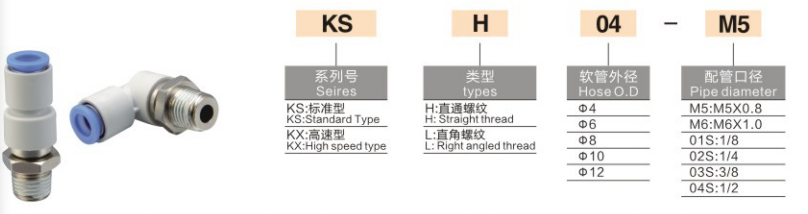

  Pravidlo pojmenování

5. Technické specifikace

Společné parametry

Točivý moment při 0,5 MPa (N·m)

Maximální rychlost otáčení (ot./min)

6. Aplikační scénáře

     1. Zápěstí/kloub robota: Zabraňte zamotání hadiček do rotujících koncových efektorů robota.

     2. Otočné indexové stoly: Nepřetržitý 360° přívod vzduchu pro vysokorychlostní otočné stoly.

     3. Oscilující konce válců: Kolébkový a překlápěcí mechanismus pro uvolnění krouticího napětí na vzduchových vedeních.

     4. Obecná automatizace: Pneumatické jednotky s častými oscilacemi a přerušovaným otáčením.

7. KS / KX vs obyčejné nástrčné fitinky KQ

8. Průvodce výběrem

     • Nízkorychlostní oscilace (≤500 ot/min) →KS, lepší poměr cena/výkon

     • Nepřetržité vysokorychlostní otáčení (>500 ot./min) →KX, dvojité ložisko pro delší životnost

     • Prostředí bez mědi a citlivé na vakuum → Preferujte KS / KX
