Řada KQ2X / KQ2XD Redukční vícecestné zasouvací šroubení

Řada SOLH KQ2X / KQ2XD Redukční Y a vícecestné nástrčné šroubení | Pneumatický splitter ekvivalentní SMC

Značka: SOLH by Richge Technology | SMC KQ2X / KQ2XD Náhradní redukční Y & 4-cestný zásuvný rozbočovač

1. Přehled produktu

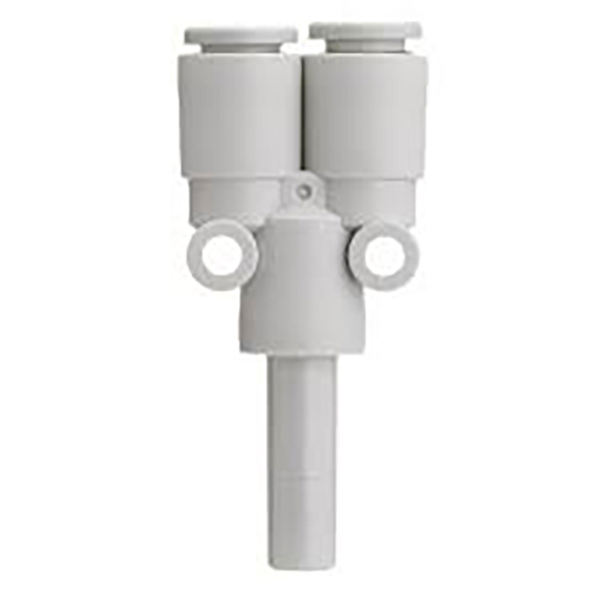

Řada KQ2X: Redukční rozbočovač typu Y, 1 v 2 výstup

     KQ2X je redukční nástrčná armatura ve tvaru Y 1:2. Port ② je jeden kmenový port; Port ① se skládá ze dvou identických zásuvných portů. Rozděluje jeden vstupní proud vzduchu na dva výstupy o stejném průměru s různými velikostmi vstupních a výstupních trubek, čímž realizuje redukci a větvení potrubí pro pneumatické okruhy a rozvody vakuového potrubí.

     Materiál: PBT plastové tělo, NBR těsnící kroužky. Kompatibilní s PU / PA pneumatickými hadicemi. Rychlá montáž zatlačením a připojením, není potřeba PTFE páska.

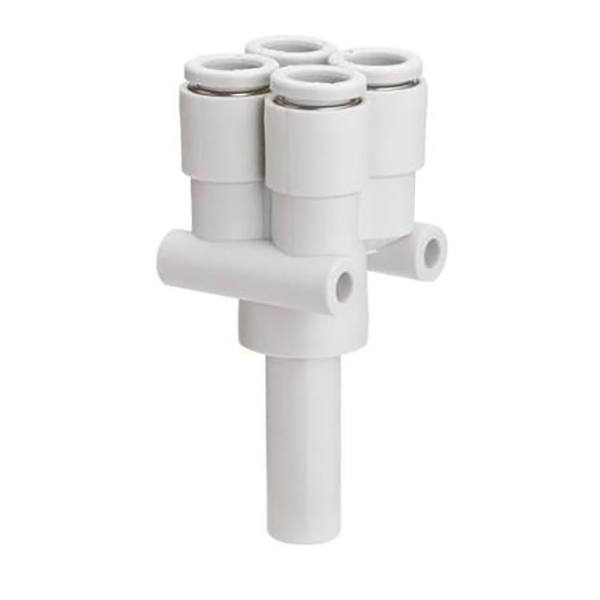

Řada KQ2XD: Křížový typ 4-cestný splitter, 1 In 4 Out

     KQ2XD je 1 až 4 redukční víceportové nástrčné šroubení. Port ② je jeden kmenový port; Port ① poskytuje čtyři identické push-in porty. Rozděluje jeden přívod vzduchu do čtyř větví stejného průměru s redukovaným designem, což šetří montážní prostor. Ideální pro vícestanicové miniaturní vakuové nebo pneumatické rozvody.

Materiál stejný jako KQ2X: Tělo PBT + těsnění NBR, zasouvací struktura, kompatibilní s PU a nylonovou vzduchovou hadičkou.

2. Vysvětlení kódu modelu

Řada KQ2X

  Formát: KQ2XXX-XX
     První dvě číslice: Vnější průměr trubky dvou odbočných portů (Port ①)
     Poslední dvě číslice: Vnější průměr dříku hlavního vstupního portu (Port ②)
     Příklad: KQ2X04-06 → Port ①: dva zásuvné porty × Φ4; Port ②: stopka Φ6

Řada KQ2XD

   Formát: KQ2XDXX-XX
     První dvě číslice: Vnější průměr trubky čtyř pobočkových portů (Port ①)
     Poslední dvě číslice: Vnější průměr dříku hlavního vstupního portu (Port ②)
     Příklad: KQ2XD04-06 → Čtyři × Φ4 porty na portu ①; Port ②: stopka Φ6

3. Klíčové technické specifikace a průvodce instalací

Pokyny k instalaci

     • Uřízněte trubku kolmo a svisle, zasuňte ji zcela do tvarovky, dokud nezapadne.

     • Vyjmutí hadičky: nejprve stiskněte uvolňovací kroužek a poté hadičku vytáhněte.

Průvodce diferenciací

     • KQ2X: 1 vstup, 2 výstupy (dvoucestný rozbočovač typu Y)

     • KQ2XD: 1 vstup, 4 výstupy (křížový 4cestný rozdělovač)

Aplikační scénáře

     • Distribuce vakuového okruhu pro více přísavek v automatizaci

     • Pneumatická větev pro malé přípravky, 3C a balicí zařízení

     • Kompaktní rozdělovač pro vícestanicové miniaturní vakuové moduly

     • Robotické dělení vzduchového vedení s koncovým efektorem se sníženou stopou
