KQ2U / KQ2UD Řada Y-Type Multi-Port Push-In Fittings

SOLH KQ2U / KQ2UD Řada Y-Type Multiportové nástrčné šroubení | Konektor pneumatického potrubí

Značka: SOLH by Richge Technology | SMC KQ2U / KQ2UD Ekvivalent Y s více výstupy jedním dotykem

1. Přehled produktu

     KQ2U je zásuvný rozbočovač typu Y s 1 vstupem a 2 výstupy; KQ2UD je nástrčný rozdělovač typu Y s 1 vstupem a 4 výstupy. Oba patří do řady pneumatických jednodotykových šroubení SOLH KQ2. Vyrobeno s PBT tělem a poniklovaným mosazným vnějším závitem. Přímé plug-and-play pro PU vzduchové hadičky, PTFE páska není nutná. Navrženo pro rozdělování vzduchových okruhů 1-to-2 / 1-to-4, plně zaměnitelné s SMC KQ2U / KQ2UD. Široce se používá v automatizačních zařízeních, vakuových přísavkách a pneumatickém pohonu distribuce vzduchu.

     KQ2U: 1 vstup, 2 výstupy (ve tvaru Y 1 až 2 dělené)
     KQ2UD: 1 vstup, 4 výstupy (tvar Y 1 až 4 dělené)

2. Pravidla pojmenovávání modelů

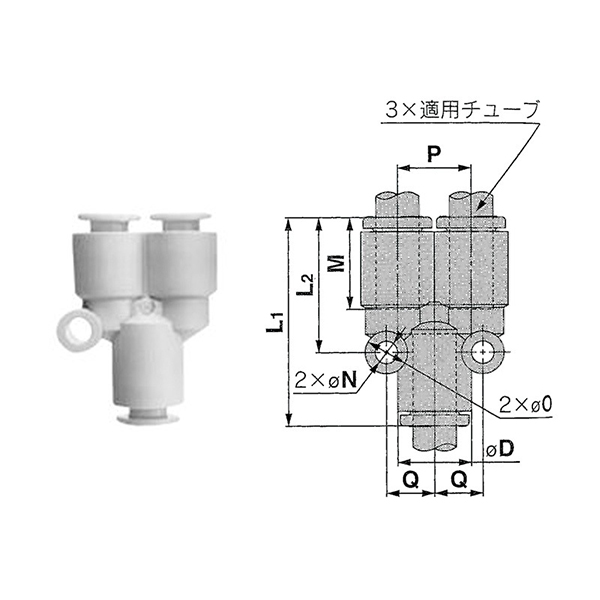

2.1 KQ2U (1-in 2-out Y splitter)

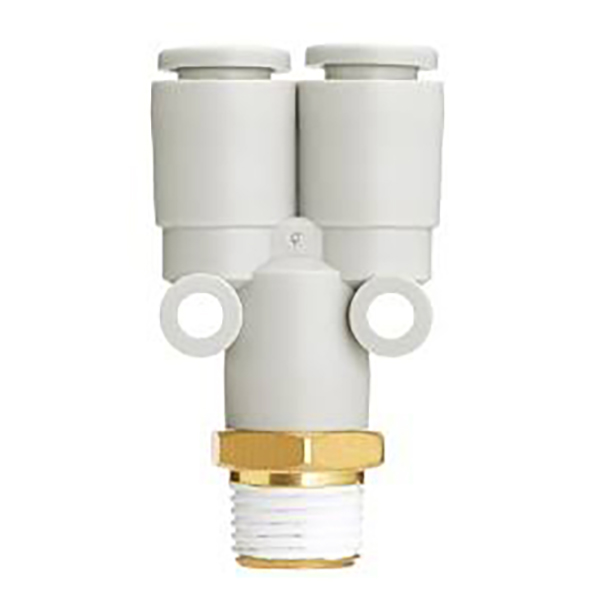

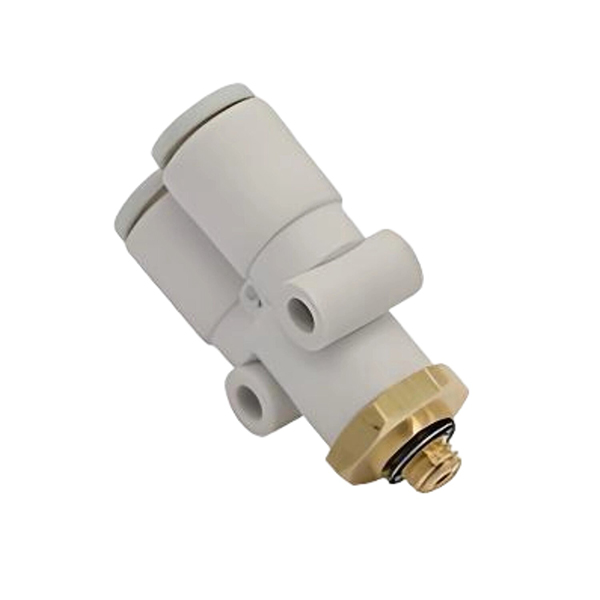

  1. Verze s vnějším závitem KQ2Uxx-xxS Příklad: KQ2U06-02S
     KQ2U: 1-v 2-výstupní armatura typu Y
     06: Vnější průměr trubky výstupních otvorů Φ6mm
     02S: Vnější kuželový závit R1/4 (S = R vnější kuželový závit)
     Kód závitu: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

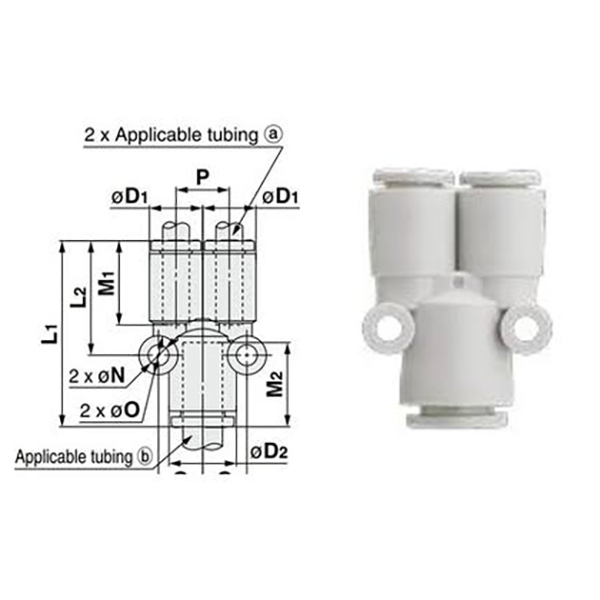

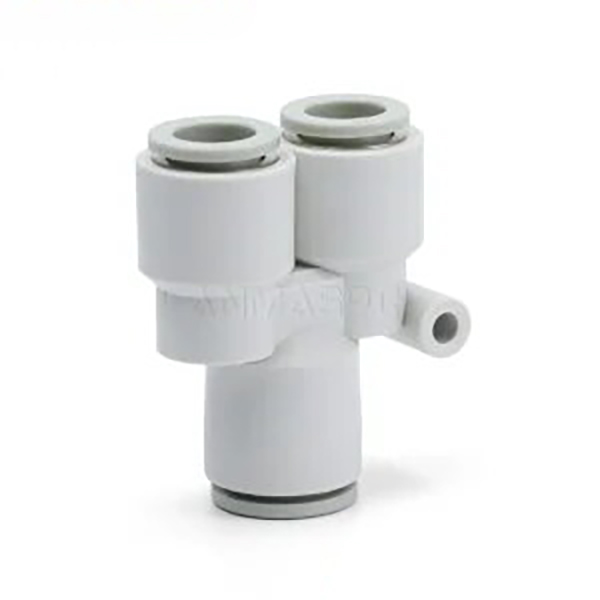

  2. Verze rovné trubky stejného průměru KQ2Uxx-00 Příklad: KQ2U08-00
     Vstup a dva výstupy sdílejí stejný vnější průměr trubky, všechny Φ8 mm

  3. Rovná redukční verze KQ2Uxx-yy Příklad: KQ2U04-06
     Dva vývody Φ4; hlavní vstup Φ6, jiný průměr redukčního dělení

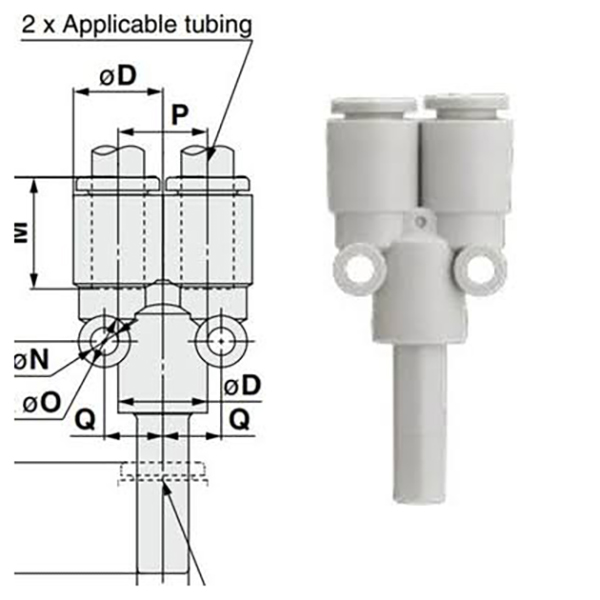

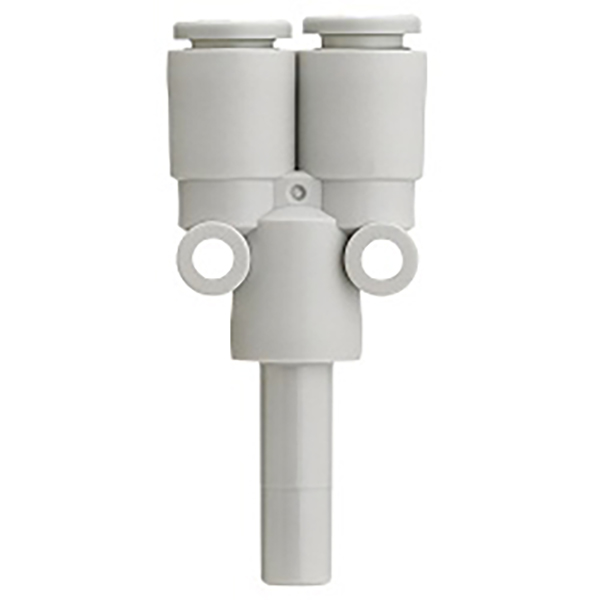

 4. Hrotová zástrčka verze KQ2Uxx-99
     Plastový pevný dřík zástrčky dole, vkládá se do zásuvného portu pro 1-v a 2-výstupy

2,2 KQ2UD (1-v, 4-out Y rozdělovač)

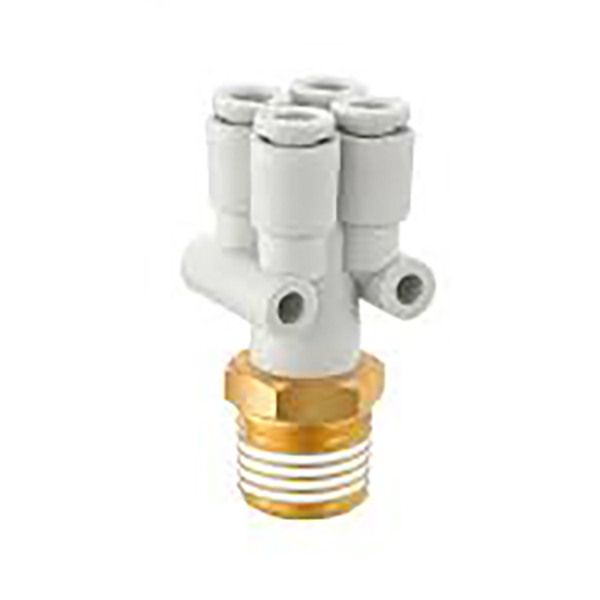

  1. Verze s vnějším závitem KQ2UDxx-xxS Příklad: KQ2UD08-03S
     Vstup s vnějším závitem R38, čtyři výstupy pro hadičky Φ8

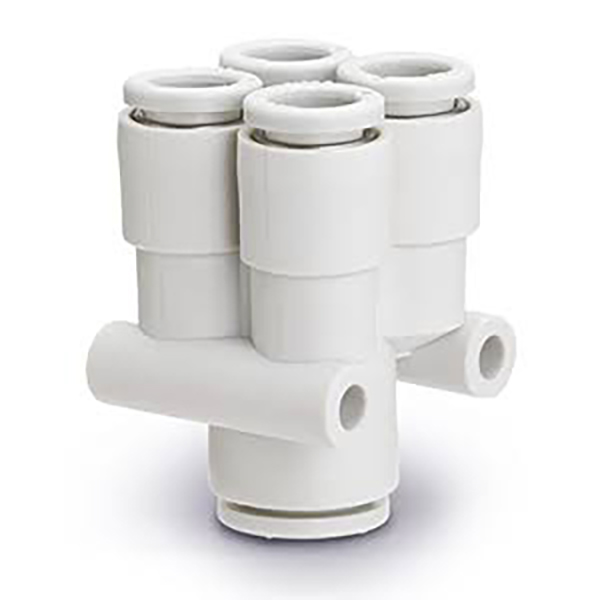

  2. Verze redukční trubky KQ2UDxx-yy Příklad: KQ2UD04-06
     Čtyři vývody Φ4, hlavní vstup Φ6, víceportový redukční rozvod

3. Souhrnná tabulka specifikací

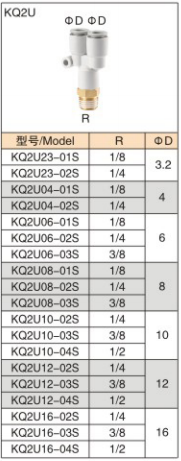

3.1 KQ2U (1-in 2-out Y splitter)

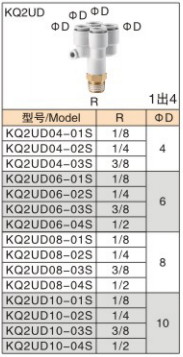

3,2 KQ2UD (1-v, 4-out Y rozdělovač)

4. Všeobecné technické specifikace

5. Vlastnosti produktu

     • Rychlá zasouvací sestava: Vložená hadička pro okamžité utěsnění. Stisknutím bílého uvolňovacího límce vyjmete trubku, výrazně zvýšíte efektivitu montáže.

     • Vícecestná distribuce vzduchu: KQ2U pro rozdělení 1:2, KQ2UD pro rozdělení 1:4. Centralizovaná distribuce zdroje vzduchu pro zjednodušení vedení vzduchu.

     • Dostupná možnost snížení: Verze se stejným a zmenšeným průměrem pro připojení trubek různých velikostí.

     • Spolehlivé těsnění závitů: Vnější závit z poniklované mosazi s vysokou odolností proti korozi a mechanickou pevností.

     • Kompaktní velikost: Malé rozměry pro omezený montážní prostor, široce používané v manipulátorech, přípravcích a modulech přísavek.

6. Typické aplikace

     • Rozdělení pole přísavek (více přísavek sdílí jeden zdroj vakua)

     • Víceválcový přívod vzduchu pro automatizační přípravky

     • Pneumatické obvody pro balicí stroje, 3C zařízení a vstřikovací stroje

     • Dělení vzduchového potrubí pro pneumatické kontrolní a zkušební přípravky

7. Poznámky k instalaci

     • Trubku řežte kolmo bez otřepů; otřepy mohou poškrábat těsnicí kroužek a způsobit únik vzduchu.

     • Zatlačte hadičku úplně dolů a ujistěte se, že uvolňovací objímka pevně zamyká hadičku.

     • Ne pro vodu, olej nebo silně korozivní kapaliny. Pouze pro provoz se stlačeným vzduchem a vakuem.

     • Vyhněte se opakovanému ohýbání u kořene kloubu, aby nedošlo k prasknutí plastu.
