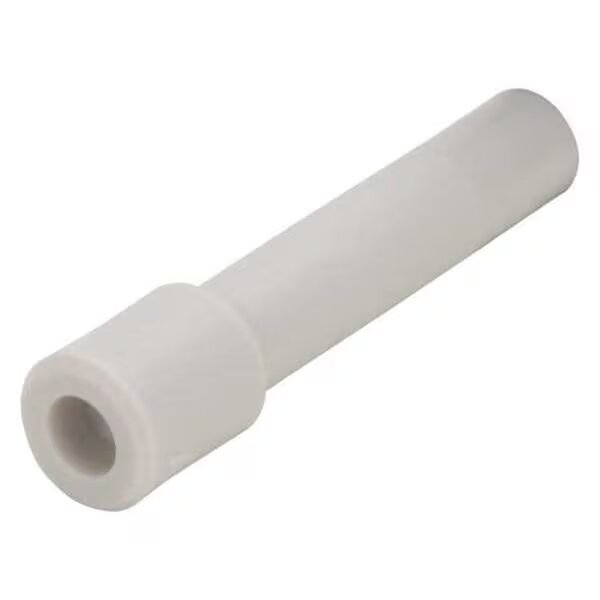

Plastová koncovka KQ2P Push Fit

Zásuvná zátka KQ2P je vyhrazená zátka trubky pro jednodotykové pneumatické armatury SOLH KQ2, zaměnitelné s SMC KQ2P. Vkládá se přímo do portů armatur pro dočasné nebo trvalé utěsnění a tlakové zkoušky. Vyrobeno z těla PBT+PP a těsnění odolného vůči oleji NBR, funguje v rozmezí -5℃~+60℃ v systémech vakua a stlačeného vzduchu. Na rozdíl od vnějšího ochranného krytu KQ2C utěsňuje KQ2P vnitřní průchod vzduchu. Opakovaně použitelné a kompaktní, široce používané pro blokování nečinných portů v automatických pneumatických obvodech.

Odeslat dotaz

Popis výrobku

Zásuvná zástrčka řady SOLH KQ2P | Zátka pneumatické trubky KQ2

Značka: SOLH by Richge Technology | SMC KQ2P Kompatibilní zásuvná trubička pro šroubení KQ2 One-Touch

1. Přehled produktu

KQ2P je speciální zásuvná zástrčka pro jednodotykové armatury řady SOLH KQ2. Zasouvá se přímo do vstupu trubky armatur KQ2 pro dočasné nebo trvalé utěsnění portů trubek, uzavření volnoběhu a tlakové zkoušky. Bez použití nástrojů a plug-and-play.

2. Pravidlo pro pojmenování kódu modelu

Formát: KQ2P-XX
KQ2P: Sériový kód, nástrčná zástrčka
XX: Vnější průměr trubky (mm)
Běžné modely:
KQ2P-04 → trubka Φ4
KQ2P-06 → trubice Φ6 (nejpoužívanější)
KQ2P-08 → trubka Φ8
Trubka KQ2P-10 → Φ10
Trubka KQ2P-12 → Φ12
KQ2P-23 → Φ3,2 tenká trubka

Segment kódu	Popis
KQ2P	Sériový kód: Zástrčka pro šroubení KQ2
04/06/08/10/12/23	Vnější průměr přizpůsobené trubky ΦD (mm)

3. Klíčové technické specifikace

Položka	Parametr
Kompatibilní kování	Kompletní řada SMC KQ2 (L / T / Y / rovná a další)
Provozní tlak	-100 kPa (vakuum) ~ 1,0 MPa
Trhací tlak	3,0 MPa při okolní teplotě 23 ℃
Provozní teplota	-5 ℃ ~ +60 ℃; 0~40 ℃ pro vodní médium
Materiál	Tělo: PBT+PP; Těsnění: NBR oleji odolná pryž
Barva	Standardní KQ2 bílá
Vlastnosti	Těsnění vložky, kompaktní půdorys, opakovaně použitelné

4. Kritický rozdíl: KQ2P vs KQ2C

Model	Typ	Funkce a princip
KQ2P	Zátka / zátka trubky	Vloženo uvnitř armatury, zabírá prostor pro port trubky. Používá se k utěsnění vnitřního průchodu vzduchu, primární těsnící zátka (běžná volba).
KQ2C	Čepice / Ochranný kryt	Kryje vnější tělo armatury, chrání vnější stěnu armatury a těsnící kroužek. Hlavně pro ochranu proti prachu, ne pro vnitřní vzduchové těsnění.

5. Poznámky k instalaci a použití

• Zajistěte, aby byl port trubky plochý a bez otřepů, zatlačte zástrčku až na doraz pro utěsnění; není nutná PTFE páska.

• Vyjmutí zástrčky: uchopte kořen zástrčky a přímo vytáhněte. Není potřeba uvolňovací límec.

• Omezení vakua: dobré utěsnění za běžných pracovních podmínek. Nevhodné pro dlouhodobé udržování vysokého vakua, může dojít k menšímu úniku.

• Maximální tlak ≤1MPa. Přetlak a tlakový ráz jsou zakázány.

6. Průvodce výběrem

• Φ4 malá trubka → KQ2P-04

• Standardní Φ6 → KQ2P-06 (první volba)

• Vysoký průtok Φ8 / Φ10 → KQ2P-08 / KQ2P-10

• Pouze vnější ochrana proti prachu → KQ2C ochranný kryt
