KQ2N je přímá pneumatická armatura ve stylu dříku. Jeden konec je s vnějším závitem nebo dříkem, druhý konec je určen pro vzduchovou hadičku PU/PA. Jedná se o přímou náhradu za jednodotykové kování řady SMC KQ2N. Široce se používá v pneumatických obvodech a vakuových potrubích. Instalace bez nářadí, jednoduše stiskněte uvolňovací objímku pro rychlé vložení nebo vyjmutí hadičky.
K dispozici jsou čtyři konstrukční typy:
Typ dříku s vnějším závitem (závit M: M5)
Typ dříku s vnějším závitem (Imperial kužel R závit: 1/8,1/4,3/8)
• Dřík o stejném průměru rovný (přípona -99): oba konce se stejným OD dříkem
• Redukční přímá montáž představce: dva představce s různými vnějšími průměry pro přechod velikosti
Příklad: KQ2N04-M5
• KQ2N: Sériový kód, typ vřetene s přímým šroubením
• 04: Vnější průměr trubky Φ4mm na zásuvné straně
• M5 / 01S / 02S: Specifikace vnějšího závitu
• -99: Přímé uchycení představce stejného průměru
• 04-06: Redukční šroubení představce, ①Φ4 → ②Φ6
|
Segment kódu |
Popis |
|
KQ2N |
Sériový kód: Typ dříku přímé nástrčné šroubení |
|
04/06/08/10/12/16 |
Vnější průměr trubky ΦD (mm) |
|
M5 |
Vnější závit metrický M5×0,8 |
|
01S/02S/03S |
Imperial R kuželový závit: R1/8, R1/4, R3/8 |
|
-99 |
Rovná montáž vřetene stejného průměru, oba konce stejné OD |
|
Dvojčíslí, např.04-06 |
Redukční vřeteno: ① vnější vnější průměr vstupu, ② vnější vnější průměr výstupu |
|
Položka |
Parametr |
|
Použitelné trubky |
PU polyuretanová trubice, PA nylonová trubice |
|
Provozní tlak |
0~1,0MPa, kompatibilní s vakuovým podtlakovým obvodem |
|
Provozní teplota |
0 ℃ ~ +60 ℃ |
|
Materiál těla |
Plastové tělo; Poniklovaná mosazná závitová část, odolná proti korozi |
|
Výkon těsnění |
Vynikající těsnění závitu |
|
Způsob připojení |
Push-in; stiskněte uvolňovací objímku pro odpojení trubky |

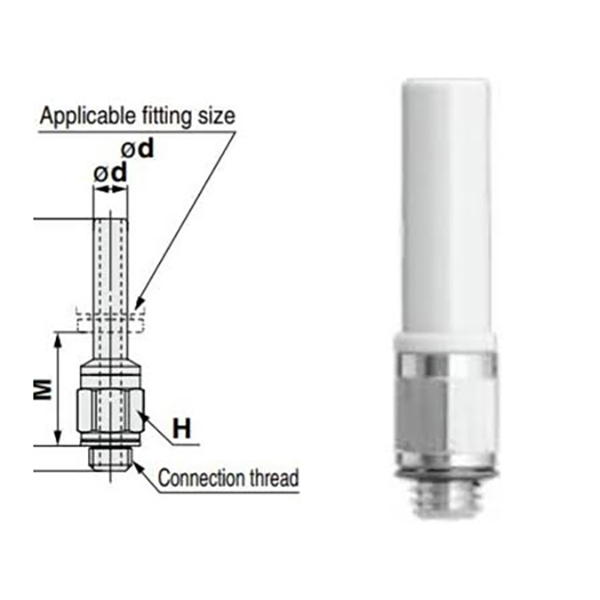

4.1 Metrická verze M s vnějším závitem
|
Model |
Vlákno |
Trubka ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |

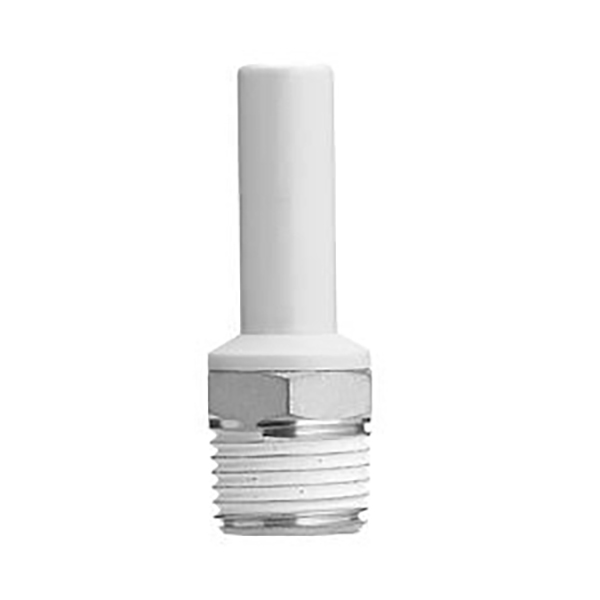

4.2 Verze s vnějším závitem Imperial R s kuželem
|
Model |
Vlákno R |
Trubka ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

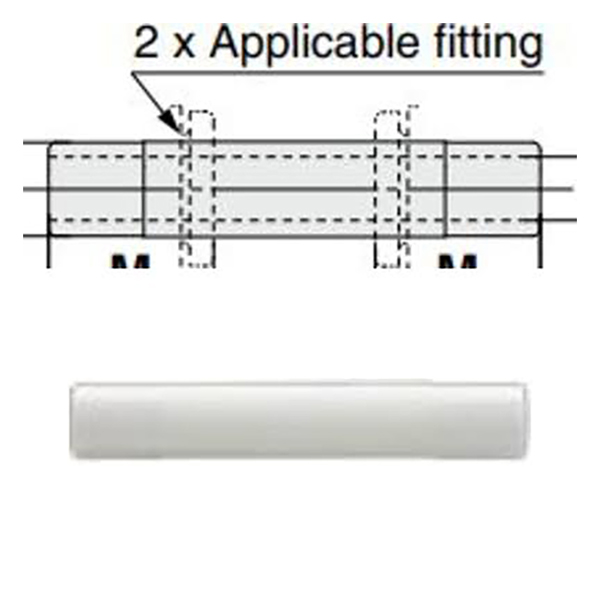

4.3 Rovný představec se stejným průměrem (řada -99)
|
Model |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

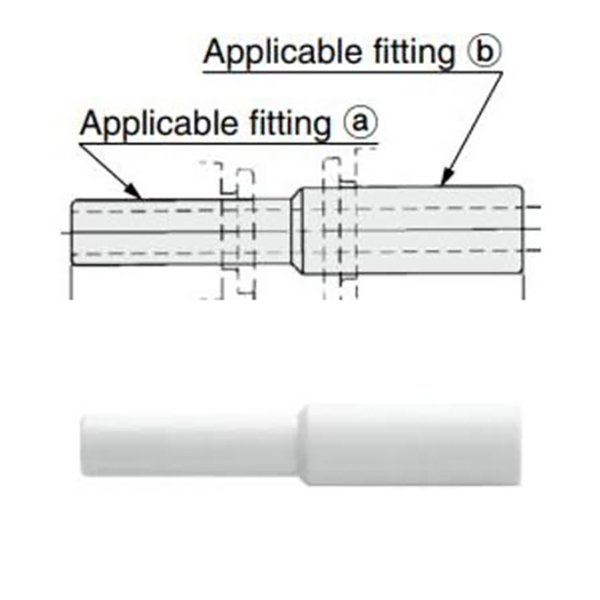

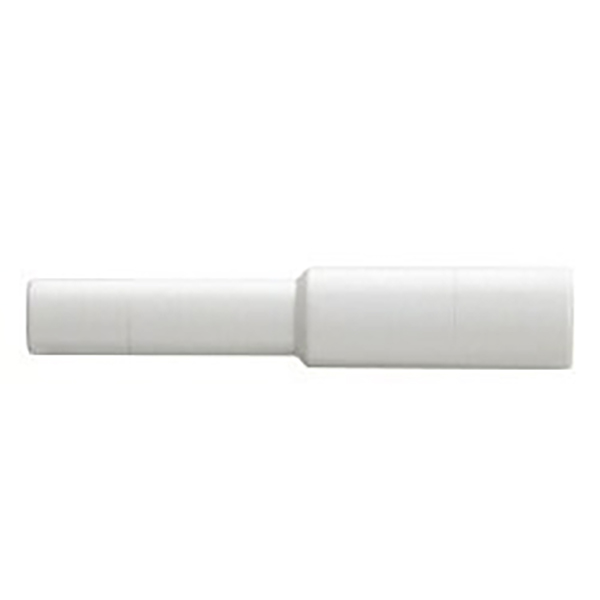

4.4 Redukční přímé uložení představce
|
Model |
① Vnější průměr stonku |
② Vnější průměr stonku |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Plastové tělo s poniklovaným mosazným závitem pro odolnost proti korozi a spolehlivé utěsnění závitu
• Kompatibilní s PU polyuretanovou vzduchovou trubicí a PA nylonovou trubicí
Jmenovitý pracovní tlak 0~1,0MPa, vhodný pro vakuové podtlakové okruhy
• Rozsah provozních teplot: 0 ℃ ~ +60 ℃
• Jednoduchá montáž: udržujte konec trubky hladký a vložte přímo; stiskněte přední uvolňovací objímku pro vytažení hadičky pro demontáž
Automatizační stroje, robotická ramena, vakuové adsorpční systémy, pneumatické přípravky, potrubí vzduchového kompresoru. Přímá náhrada za importované armatury řady SMC KQ2N.
