Násuvné tvarovky odbočných T-kusů řady KQ2D

SOLH KQ2D Série Y-Ty odbočné T-násuvné fitinky | SMC KQ2D ekvivalentní pneumatické rozbočovače 1 až 2

Značka: SOLH by Richge Technology | Jednodotykové pneumatické T-kusy KQ2D typu Y

1. Přehled produktu

     Řada KQ2D je nástrčné T-kus typu Y, které patří do kompletní rodiny pneumatických jednodotykových šroubení SOLH KQ2. Díky beznástrojové konstrukci push-to-connect efektivně rozděluje jeden zdroj vzduchu na dva paralelní vzduchové okruhy pro automatizační pneumatické systémy.

     Strukturální klasifikace: Rozdvojená 1-v 2-výstupní struktura ve tvaru Y, dostupná ve třech typech: T-kus Y se stejným průměrem, T-kus s imperiálním kuželem R se závitem Y a T-kus s metrickým jemným M závitem.

     Materiál a kompatibilita: Vysoce pevné tělo PBT, přídržné čelisti z nerezové oceli, těsnicí kroužky z nitrilové pryže NBR. Kompatibilní s PU polyuretanovými trubicemi a PA nylonovými trubicemi, dvouúčelové pro potrubí stlačeného vzduchu s přetlakem a vakuem s podtlakem.

2. Úplná klasifikace modelu a seznam specifikací

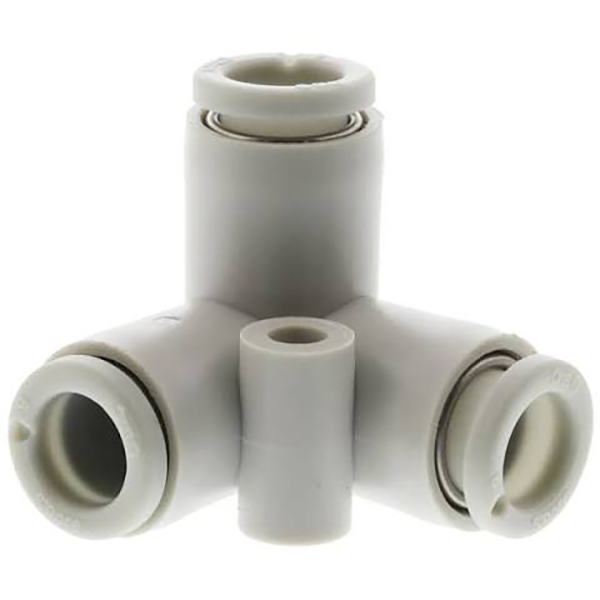

2.1 T-kus Y se stejným průměrem (KQ2Dxx-00, bezzávitový, 3cestný, stejná velikost)

Všechny tři porty mají stejný průměr trubky, bezzávitový design pro vyváženou distribuci vzduchu 1:2 v potrubních systémech se stejnými specifikacemi.

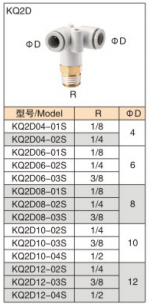

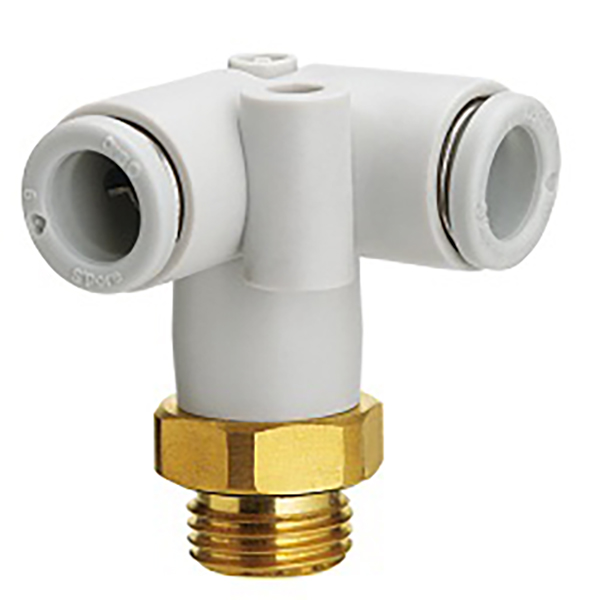

2.2 Imperiální kuželový vnější závit R Y T-kus (vstup se spodním závitem, výstupy se dvěma trubkami)

Spodní imperiální R kuželový vnější závit pro vstup zdroje vzduchu, horní dva paralelní nástrčné porty pro připojení trubek, vhodné pro závitovou instalaci a pevné odbočení zdroje vzduchu.

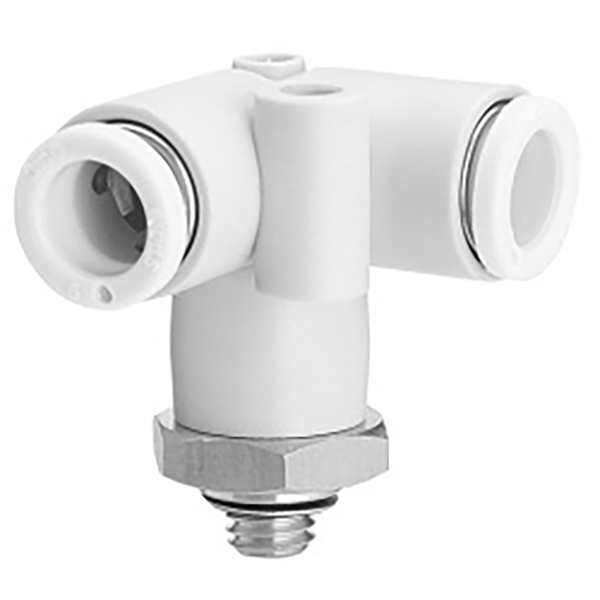

2.3 Metrický jemný vnější závit M Y T (spodní vstup M závit, výstupy se dvěma trubkami)

Spodní přesný metrický jemný vnější závit, kompaktní konstrukce pro miniaturní pneumatické moduly a potrubí automatizačních zařízení pro malé prostory.

3. Technické specifikace

4. Aplikační scénáře

     • 1-to-2 rozvody zdroje vzduchu pro automatizované výrobní linky a pneumatické okruhy přípravků

     • Dvojitý přísavný synchronní přívod vzduchu pro robotické vakuové systémy s koncovým efektorem

     • Paralelní dělení potrubí pro dvouválcový synchronní provoz

     • Kompaktní a přehledné vedení hadic pro pneumatická zařízení v úzkém prostoru

5. Průvodce výběrem: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D tričko typu Y: Přijímá hladké rozdělení ve tvaru Y se dvěma paralelními výstupy. Vyznačuje se nižší turbulencí proudění vzduchu a menším tlakovým spádem, což zajišťuje vyváženější distribuci proudu vzduchu. Optimalizováno pro úzké instalační prostory a paralelní vedení hadiček na stejné straně, dokonale se hodí pro duální synchronní přísavky a dvouválcové systémy.

     • KQ2T tričko typu T: Klasická ortogonální struktura ve tvaru T s vertikálním bočním větvením. Navrženo pro standardní vertikální boční odbočení potrubí o 90°, ideální pro běžné uspořádání stroje a scénáře bočního odbočení hlavního potrubí.

     • Tip pro výběr: Vyberte siKQ2D pro úzké prostory a paralelně rozptýlené potrubí na stejné straně; VybratKQ2T pro vertikální boční vyústění potrubí a tradiční uspořádání pravoúhlých odboček.
