Řídicí ventil

Střední mechanický talířový ventil SOLH VM2 (VM200) je plně zaměnitelný s odpovídajícími modely SMC. Díky konstrukci se středním talířem s koeficientem průtoku Cv=0,87 je jeho průtoková kapacita přibližně 8krát vyšší než u řady mini VM1, vybavené standardním portem Rc1/4 a volitelnými závity NPT/G1/4. Pracuje pod 0 ~ 1,0 MPa a je nekompatibilní s vakuem, používá těsnění talířového těsnění odolného proti opotřebení a robustní kovové tělo. K dispozici jsou rozvržení potrubí bočního portu a spodního portu, které podporuje kompletní řada výměnných ovladačů: standardní váleček POM / tvrzená ocel otěruvzdorná válečková páka, jednosměrný váleček proti odskoku, rovný píst, ploché tlačítko, žlutá hřibová hlava nouzového zastavení, zelené tlačítko indikátoru a uzamykatelný knoflík závěsu. Varianta válečku z tvrzené oceli je vhodná pro vysoce namáhané výrobní linky s vysokým opotřebením. Široce se používá pro detekci limitu zdvihu válce a posuvného stolu, ruční uvedení zařízení do provozu, přepínání vzduchu u přípravku a bezpečnostní nouzové blokování, slouží jako hlavní mechanický vzduchový spouštěcí ventil pro balicí, textilní, tiskařské a všeobecné automatizační výrobní linky.

SOLH VM4 (VM400) střední 3cestný talířový mechanický ventil je plně zaměnitelný s ekvivalentními modely SMC, umístěnými mezi mini VM1 a vysokoprůtokovou řadou VM2. Jeho hlavní výhoda spočívá v kompatibilitě s plným tlakovým rozsahem od -100 kPa vakua do 1,0 MPa přetlaku, což je funkce nedostupná na VM2. Přijímá standardní port Rc1/8 s volitelnými závity NPT/G1/8 a průtokovou kapacitou Cv=0,38, podporuje uspořádání bočního a spodního portu. Postaven s pevným kovovým tělem, odolává nárazům 1 000 m/s² a silným vibracím, vhodný pro náročné výrobní linky s vysokým zatížením, s těsněním talíře odolným proti prachu a bez mazání pro dlouhou životnost. K dispozici je kompletní sada vyměnitelných ovladačů: standardní / tvrzená ocelová válečková páka proti oděru, jednosměrný váleček proti odskoku, rovný píst, vícebarevná hřibová tlačítka nouzového zastavení, 2/3-polohové otočné knoflíky, uzamykatelná tlačítka a páky překlápěcích pantů. Široce se používá při detekci limitu zdvihu válce a posuvného stolu, vakuových adsorpčních/uvolňovacích obvodech, ručním uvádění zařízení do provozu, nouzovém blokování stroje a přepínání upínacích přípravků, je to ideální střední mechanický spouštěcí ventil pro pracovní podmínky vyžadující vakuovou kompatibilitu a silnou odolnost proti nárazům.

Vysokoprůtokový elektropneumatický proporcionální ventil SOLH ITV je plně zaměnitelný s ekvivalentními modely SMC. Díky systému tlakové zpětné vazby s uzavřenou smyčkou akceptuje napětí DC0–10V, proudové analogové signály 4–20mA a volitelnou fieldbus komunikaci včetně CC-Link, PROFINET, EtherNet/IP pro dosažení plynulé, vysoce přesné dálkové regulace tlaku vzduchu s přesností řízení ±1 % FS a ochranou proti prachu a stříkající vodě IP65. Tři řady pokrývají různé rozsahy průtoku: ITV1100 pro mikronízký průtok, ITV2100 pro univerzální střední průtok a ITV3100 pro silný vysoký průtok až 4400 l/min ANR, s nastavitelným tlakem od 0,005 do 0,9 MPa. Podporuje Rc/NPT/G závity a nástrčné šroubení, vestavěný LED digitální displej a autodiagnostický alarm při nízkém napájení DC24V. Široce se používá pro ovládání válce s velkým otvorem, řízení konstantního napětí filmu a drátu, polovodičové a optické přesné procesy, automatické dávkování a povlakování, vícestupňové přepínání tlaku pro svářecí a nýtovací zařízení, nahrazující více manuálních regulátorů pro realizaci digitální centralizované regulace tlaku na automatizovaných výrobních linkách.

Inline zpětné ventily SOLH XTO674 a INA14 sdílejí stejnou konstrukční platformu s ultranízkým praskacím tlakem 0,01 MPa, kompatibilní se stlačeným vzduchem i čistou vodou pro ochranu proti zpětnému toku ve vakuových a nízkotlakých kapalinových potrubích. XTO674 je celomosazná kryogenní verze pracující až do -30℃; Standardní řada INA14 nabízí tělo z mosazi nebo nerezové oceli SUS304, vybavené standardními těsněními NBR a volitelným těsněním FKM odolným vůči oleji a vysokým teplotám a těsněním CR odolným vůči povětrnostním vlivům. Kompaktní řadový závitový design s vyznačením šipky průtoku lze přímo namontovat do potrubí bez dalších držáků, což účinně zabraňuje ztrátě vakua a zpětnému proudění vzduchu při instalaci mezi vakuové generátory a přísavky. Tyto dvě řady se vyznačují identickými celkovými rozměry a velikostí závitů pro přímou výměnu v poli bez úpravy potrubí, široce používané v kryogenních zařízeních, vakuových výrobních linkách, vysokoteplotních kapalinových okruzích odolných proti korozi a obecných pneumatických a vodních potrubích pro jednosměrné udržení tlaku a prevenci zpětného toku.

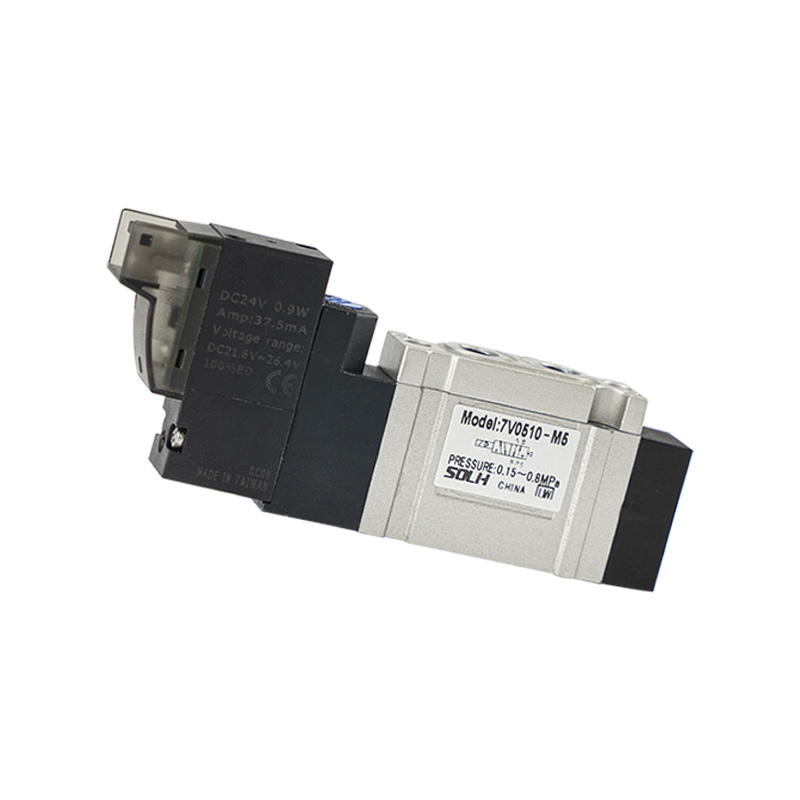

Kompaktní pilotně ovládaný solenoidový ventil SOLH 7V zahrnuje kompletní 5/2 a 5/3 cestné varianty, pokrývající vratnou pružinu s jednou vinutím, dvoušroubovou aretaci a tři centrální funkce: střed uzavřen, středový výfuk, centrální přívod tlaku. Přijímá integrovanou konstrukci centrálního výfukového potrubí s přibližně o 30 % vyšší průtokovou kapacitou než tradiční ventily řady 4V, s odezvou spínání ≤50 ms a maximální provozní frekvencí až 5 Hz. Cívky s ultranízkým výkonem generují méně tepla pro nepřetržité napájení, se spotřebou stejnosměrného proudu 0,7 W a střídavým proudem 1,1 VA. Je nabízena řada plných velikostí od M5 do 3/8" s podporou standardních závitových portů i nástrčných rychlospojek. Ventily lze instalovat jednotlivě nebo naskládat na hliníkové rozdělovače s více stanicemi, aby se ušetřilo místo ve skříni a zjednodušilo se hlavní vzduchové potrubí. Rozsahy provozního tlaku 0,15~0,8 MPa s pracovní teplotou -20℃~70℃ těleso ventilu s dlouhou životností spínaný tlakový odlitek pro životnost válce. a centralizované pneumatické ovládání na všech automatizovaných výrobních linkách.

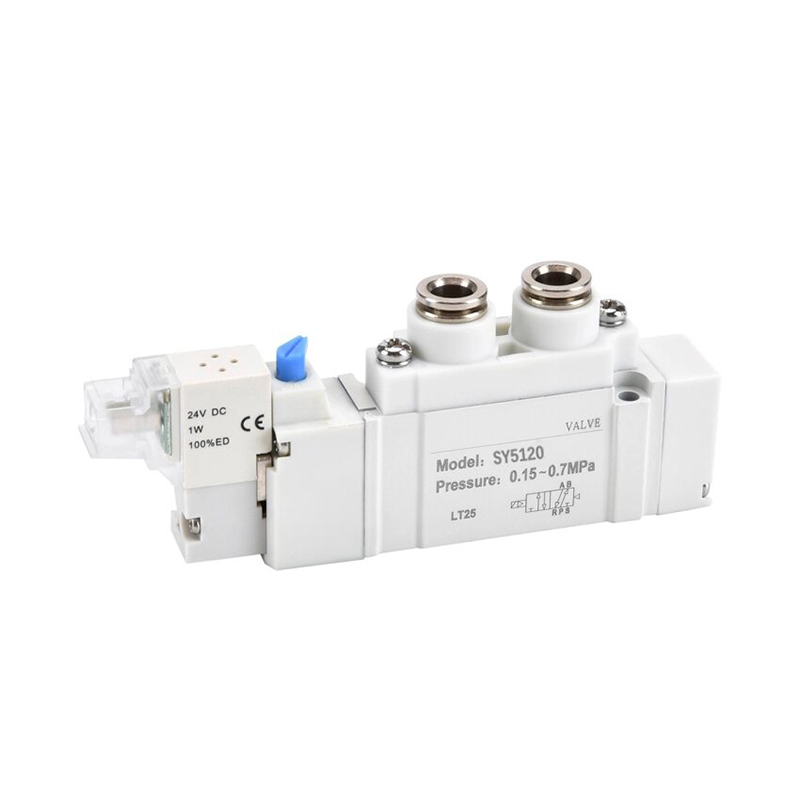

Pilotně ovládaný 5cestný solenoidový ventil řady SOLH SY je plně zaměnitelný s odpovídajícími ventily SMC, včetně SY3000 mini, SY5000 střední hlavní proud, SY7000 velký a SY9000 extra velký model. Poskytuje kompletní možnosti okruhu: 5/2 jednoduchá/dvojitá cívka a 5/3 třípolohový s centrálním uzavřeným, centrálním výfukem a centrálním přívodem tlaku. Standardní 0,35W cívky a volitelné 0,1W ultra-nízkopříkonové energeticky úsporné cívky generují málo tepla pro nepřetržité napájení. Verze interního pilota pracuje 0,1~0,7 MPa, zatímco varianta externího pilota podporuje vakuové prostředí -100kPa. Cívka s mezerou utěsněná dosahuje až 200 milionů spínacích cyklů. Vzduchové porty jsou uspořádány po stranách, nahoře a dole pro flexibilní vedení hadic. Ventily mají zásuvnou západkovou konstrukci kompatibilní s ventilovými ostrovy rozdělovače SS5Y, což umožňuje údržbu jednoho ventilu bez demontáže celého bloku, se zástrčkovým konektorem IP65 a základním krytím rozdělovače IP67. Optimalizované vnitřní běžce poskytují přibližně o 80 % vyšší průtok než starší ventily a vestavěná síťka pilotního filtru zabraňuje uvíznutí cívky prachem. Široce se používá pro směrové spínání válce a centralizované pneumatické ovládání v polovodičových, automobilových svařovacích, balicích a lékařských automatizačních zařízeních.

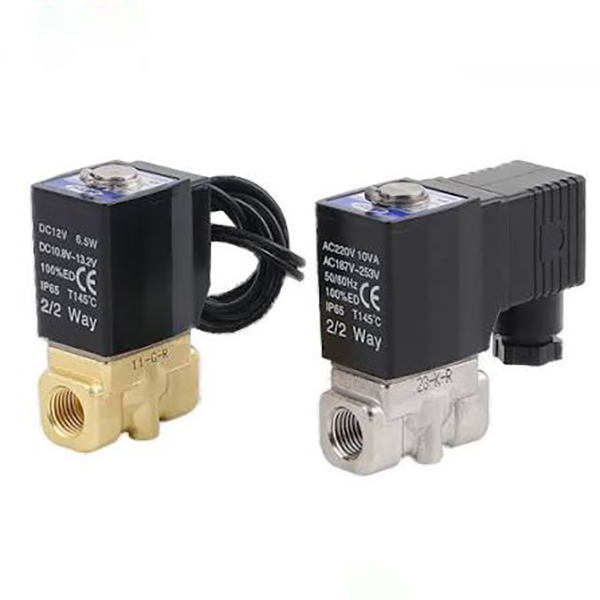

2/2cestné normálně uzavřené kapalinové elektromagnetické ventily řady SOLH 2S zahrnují dvě plné řady: přímo působící modely 030/050 s malým otvorem a pilotně ovládané varianty s velkým otvorem 150~500, pro automatické zapínání a vypínání potrubí čisté vody, stlačeného vzduchu, řezné chladicí kapaliny, mazacího oleje a slabě korozivních kapalin. Verze s přímým účinkem umožňuje spouštění při nulovém tlaku bez limitu minimálního rozdílu tlaku, vyznačuje se kompaktní velikostí, univerzální montážní orientací a milisekundovým rychlým spínáním, ideální pro nízkotlaké aplikace s mikroproudem, jako je chlazení jednobodových obráběcích strojů, 3C mikro větve vzduch/voda a mini čisticí zařízení. Pilotně provozovaný typ vyžaduje minimální tlakový rozdíl 0,05 MPa pro úplné otevření, poskytuje ultra velký průtok s nízkovýkonovými nízkoteplotními spirálami, vhodnými pro odvodňovací sběrače vzduchových kompresorů, hlavní potrubí rozstřikovací vody a potrubí pro úpravu cirkulující vody s vysokým průtokem. Standardní těsnění z nitrilové pryže NBR jsou vybavena volitelným těsněním EPDM odolným proti kyselinám a horké vodě, vhodné pro potraviny. K dispozici jsou různé mezinárodní standardy závitů (PT/G/NPT) a globální univerzální napětí cívek (DC12/24V, AC24/110/220V), které jsou podporovány možnostmi zapojení konektorů DIN a vodičů. Tepelně odolné cívky umožňují dlouhodobé nepřetržité napájení. Průvodce výběrem: přímočinný typ pro potrubí se statickým tlakem pod 0,05 MPa a malým průtokem větve; pilotní verze pro hlavní sběrače G1/2 a nadřazené se stabilním vysokým tlakem a velkým cirkulačním průtokem. Těsnění EPDM je povinné pro horkou vodu a potravinářská tekutá média.

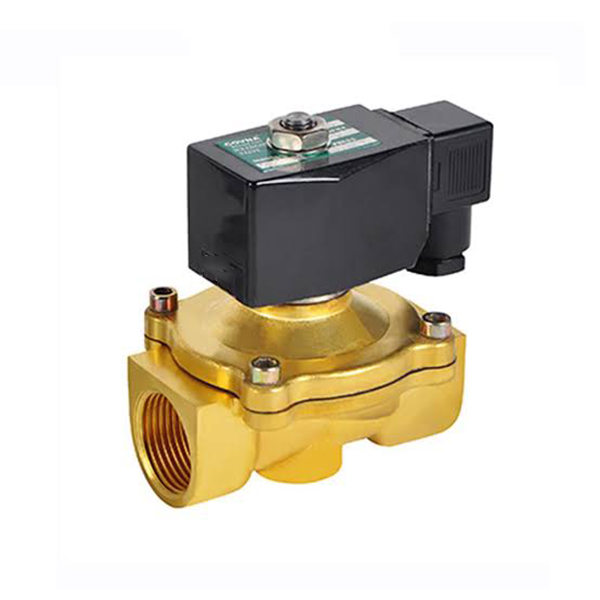

2/2cestný normálně uzavřený kapalinový elektromagnetický ventil řady SOLH 2W s masivním mosazným tělem zahrnuje přímo působící modely 030/050 s malým otvorem a varianty 150~500 s pilotním provozem s velkým otvorem, určené pro automatické zapínání a vypínání čisté vody, stlačeného vzduchu, řezné chladicí kapaliny, mazacího oleje a potrubí se slabou korozivností. Přímočinná verze realizuje spouštění s nulovým diferenčním tlakem bez omezení minimálního pracovního tlaku, vyznačuje se kompaktní velikostí, univerzální montážní orientací a milisekundovým vysokofrekvenčním spínáním, ideální pro nízkotlaké mikroproudové větve, vakuové pomocné vodní okruhy a jednobodové chlazení pro malé obráběcí stroje. Pilotně provozovaný typ vyžaduje minimální spouštěcí diferenciální tlak 0,05 MPa, poskytuje ultra velký průtok s nízkovýkonovými spirálami s nízkým nárůstem teploty, vhodný pro hlavní odvodňovací potrubí vzduchových kompresorů, hlavní okruhy rozstřikovací vody pro celkovou montáž a vysokoprůtokové cirkulační potrubí pro systémy na úpravu vody. Standardní těsnění z nitrilové pryže NBR jsou vybavena volitelným těsněním EPDM odolným vůči teplu a kyselinám pro potraviny. K dispozici je několik mezinárodních norem pro závity (PT/G/NPT) a napětí cívek v plném rozsahu (DC12/24V, AC24/110/220V), podporované zásuvkami DIN pro kabeláž skříně a vodotěsnými vodiči IP65 pro vlhké venkovní vybavení. Tepelně odolné cívky umožňují nepřetržité 24hodinové napájení bez vyhoření. Pokyny pro výběr: zvolte přímo působící typ pro potrubí se statickým tlakem pod 0,05 MPa a mikro jednobodovým průtokem; vyberte pilotně ovládanou variantu pro hlavní sběrače G1/2 a nadřazené se stabilním vysokotlakým velkým oběhem. Těsnění EPDM je povinné pro horkou vodu, čištěnou vodu a potravinářská tekutá média.
