Pneumatický vzduchový filtr řady AF

Pneumatický vzduchový filtr řady AF | Předfiltr stlačeného vzduchu SOLIH pro systém úpravy zdroje vzduchu

Značka: SOLIH by Richge Technology | Průmyslový pneumatický filtr na čištění vzduchu

1. Přehled produktu

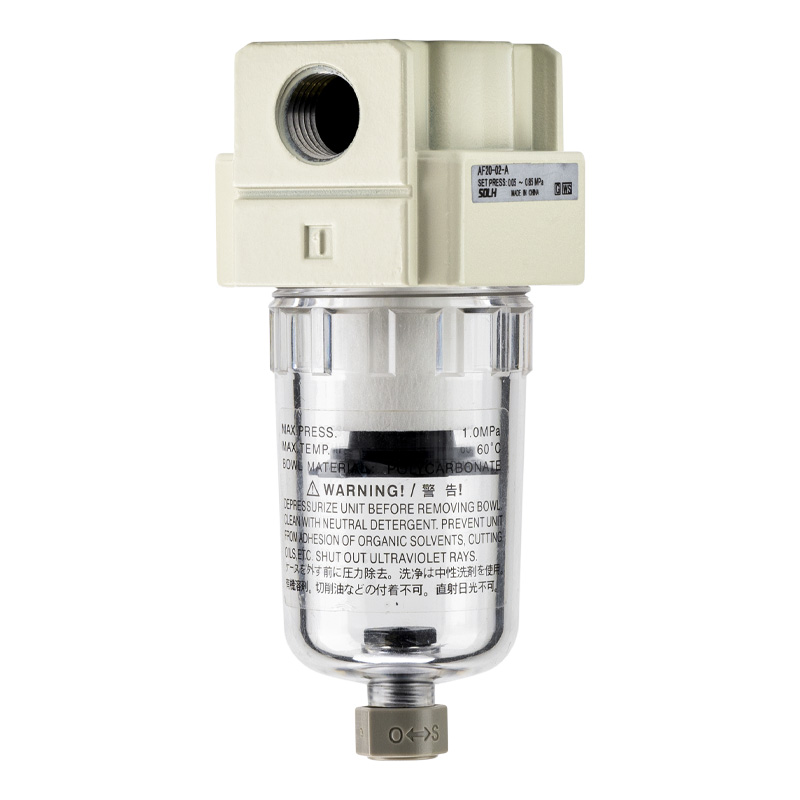

     Vzduchový filtr SOLIH řady AF jesoučást základního předfiltru systému úpravy pneumatického zdroje vzduchu. Přijímá duální filtrační strukturu odstředivé vířivé separace vody a vláknového filtračního prvku, který účinně odstraňuje kapalnou vodu, olejovou mlhu, prach, rez a pevné částice ze stlačeného vzduchu. Účinně chrání následné pneumatické součásti, jako jsou solenoidové ventily, válce a pneumatické nástroje, před znečištěním a opotřebením. Filtr AF podporuje modulární montáž a lze jej perfektně kombinovat s tlakovými regulačními ventily AR a AL maznicemi za účelem vytvoření kombinací dvou nebo tří jednotek AC úpravy zdroje vzduchu, které slouží jako primární záruka čištění pro průmyslové pneumatické systémy.

2. Kompletní specifikace modelu a velikosti portu

3. Základní technické parametry

4. Pravidla a definice kódování modelů

  Definice standardního modelu

     • AF2000-02: Pneumatický filtr řady AF, velikost 2000, závit Rc1/4, standardní typ ručního odvodnění

     • AF4000-04D: Pneumatický filtr řady AF, velikost 4000, závit Rc1/2, automatický typ odvodnění

  Vysvětlení pravidla kódu

     • AF: Kód řady filtrů zdroje vzduchu

     • 2000/3000/4000/5000: Velikost těla a stupeň proudění

     • 02/04: Specifikace portu závitu

     • Přípona D: Funkce automatického vypouštění (bez přípony pro standardní ruční vypouštění)

5. Hlavní výhody produktu

     • Duální účinná filtrace: Přední odstředivá vířivá struktura rychle odděluje kapalnou vodu a velké nečistoty, zatímco zadní 5μm vláknitý filtrační prvek s vysokou hustotou zachycuje jemný prach a částice a dosahuje vícestupňového hloubkového čištění stlačeného vzduchu.

     • Možnosti dvojitého odvodnění: Vybaveno standardním ručním odvodněním pro konvenční přerušovaná zařízení; volitelná verze s automatickým odvodněním (-D) pro zařízení s nepřetržitým provozem 24 hodin, zabraňující vynechání ruční údržby.

     • Modulární kombinovaný design: Standardní modulární struktura podporuje bezproblémové spojování s AR tlakovým regulátorem a AL olejovou mlžící, volně sestavující dvou nebo tříjednotkové skupiny úpravy zdroje vzduchu, vhodné pro instalaci zařízení a integraci potrubí.

     • Bezpečný a vizuální provoz: Vybaveno ochranným krytem pohárku, aby se zabránilo poškození pohárku a odletujícím úlomkům; vestavěný displej rozdílu tlaku intuitivně odráží stav ucpání prvku a připomíná uživatelům včasnou výměnu a údržbu.

     • Široká přizpůsobivost a stabilita: Stabilní provoz pod širokým tlakovým rozsahem 0,15~0,9MPa a teplotním prostředím -5~60℃, vhodný pro různé drsné průmyslové dílenské podmínky.

6. Typické aplikační scénáře

     • Čištění hlavního potrubí vzduchového kompresoru: Centralizovaná filtrace a čištění zdroje vzduchu pro hlavní plynové okruhy továrny pro zlepšení celkové kvality vzduchu.

     • Automatizace průmyslového vybavení: Podpůrné čištění pro automatizované stroje, obráběcí stroje, balicí zařízení a elektronická výrobní zařízení pro stabilizaci pneumatického provozu.

     • Vysoce přesné průmyslové scénáře: Předčištění zdroje vzduchu pro stříkání, svařování, přesné přístroje a měřiče, aby se zabránilo interferenci nečistot ovlivňujících přesnost zpracování.

     • Ochrana pneumatických součástí: Používá se jako přední filtr pro válce, solenoidové ventily a pneumatické nástroje ke snížení opotřebení součástí a prodloužení životnosti.

7. Pokyny pro každodenní údržbu

     • Pravidelná drenáž: Pravidelně vypouštějte nahromaděnou vodu ve filtrační nádobce, abyste se ujistili, že hladina vody je pod varovnou ryskou a zabráníte tomu, aby kapalná voda stékala po proudu.

     • Včasná výměna prvku: Vyměňte vložku vláknového filtru, když se rozdíl tlaku vzduchu zjevně zvýší nebo po 6~12 měsících pravidelného používání, aby byla zajištěna účinnost filtrace.

     • Standardní instalace: Instalujte svisle přesně podle šipky proudění vzduchu na těle ventilu, abyste zajistili normální výkon filtrace a odlučování vody.

Shrnutí jedné věty

     Vzduchový filtr řady SOLIH AF využívá duální odstředivou a vláknitou filtrační strukturu s 5μm vysoce přesným čištěním, dvojitými režimy odvodu a modulární kombinovanou funkcí, což je nejdůležitější přední čisticí komponenta pro průmyslové systémy pro úpravu pneumatických zdrojů vzduchu pro ochranu následného pneumatického zařízení.
