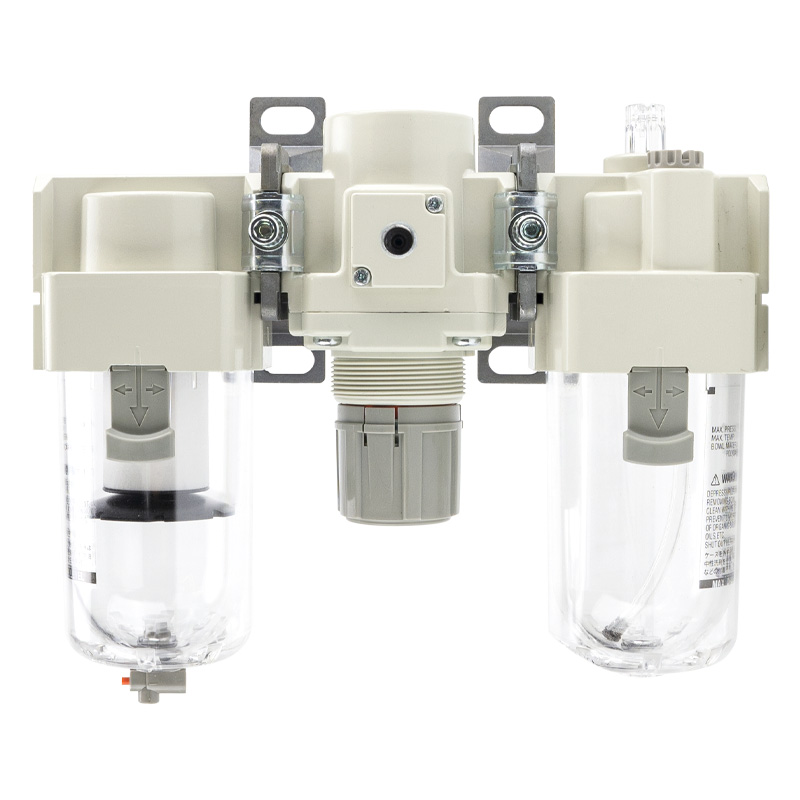

Tříjednotkové kombo FRL řady AC

AC řada FRL tříjednotkové kombo | AF+AR+AL Pneumatická úprava zdroje vzduchu Trojitá sestava

Značka: SOLIH by Richge Technology | Standardní průmyslová pneumatická servisní jednotka FRL

1. Přehled a definice produktu

     Řada SOLIH ACKombinace tří jednotek FRL je standardní kompletní sestava pro úpravu pneumatického zdroje vzduchu, sestávající z anVzduchový filtr AF + regulátor tlaku AR + vzduchová maznice AL. Dokončuje celý proces pneumatické úpravy vzduchu: filtrace nečistot a vlhkosti, stabilní regulace tlaku a přesné mikroolejové mazání v jedné modulární jednotce. Poskytuje komplexní ochranu pro následné pneumatické součásti, jako jsou válce, solenoidové ventily a pneumatické motory, účinně snižuje opotřebení součástí, zabraňuje selhání vzpříčení a prodlužuje životnost celého pneumatického systému. Jedná se o nejstandardnější a nejzákladnější základní sestavu pro tradiční mazané pneumatické obvody.

2. Tabulka modelů a specifikací celé řady

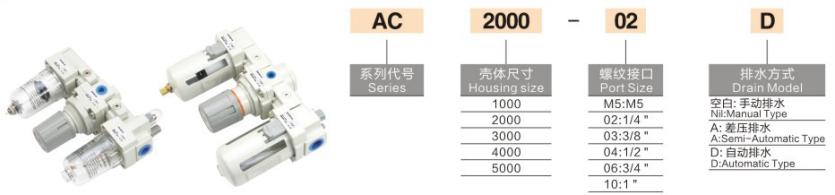

  Definice kódu přípony

     • -D: Funkce automatického odvodnění (nevyžaduje ruční vypouštění vody)

     • -G: Vybaveno vysoce přesným manometrem

  Modelový příklad: AC4000-04D → Velikost portu 1/2 palce, standardní FRL tříjednotka s funkcí automatického vypouštění

3. Základní technické parametry

4. Konstrukční vlastnosti a výhody produktu

     • Integrovaná modulární struktura: Standardní svařovaná modulární konstrukce umožňuje rychlou instalaci, demontáž a výměnu. Každá jednotka může být udržována nezávisle, což výrazně snižuje obtížnost údržby na místě a náklady na výměnu.

     • Vysoce účinná cyklonová separace vody: Filtr využívá strukturu odstředivého vířivého odstraňování vody, která rychle odděluje kapalnou vodu a velké částice ve vzduchu, chrání přesný filtrační prvek a zlepšuje celkovou účinnost čištění vzduchu.

     • Typ přepadu Stabilní regulace tlaku: Regulátor tlaku využívá strukturu stabilizující přetečení napětí s rychlou odezvou a stabilním tlakovým výstupem, čímž se účinně brání kolísání tlaku a kolísání způsobenému změnou průtoku nebo vibracemi zařízení.

     • Samouzamykací nastavení knoflíku: Konstrukce samosvorného regulátoru tlaku zabraňuje změně parametrů tlaku způsobené náhodným dotykem nebo dlouhodobými vibracemi, což zajišťuje dlouhodobý stabilní provoz pneumatického systému.

     • Vizuální design hladiny oleje a vody: Průhledná PC nádobka s bezpečnostním ochranným krytem umožňuje sledování hladiny vody ve filtru a hladiny mazacího oleje v reálném čase, což usnadňuje včasné vypouštění a doplnění oleje.

     • Nezávislý vyměnitelný spotřební materiál: Filtrační prvek a jádro maznice lze vyměnit samostatně bez výměny celé sady jednotek, což snižuje dlouhodobé provozní náklady.

5. Standardní pracovní průtok vzduchového okruhu

  Vzduchový kompresor → Tříjednotkový AC FRL → Solenoidový ventil → Pneumatický válec / Pneumatický pohon

     Tříjednotka provádí postupnou úpravu vzduchu: filtrování vlhkosti a nečistot → stabilizace vstupního tlaku → rozprašování mazacího oleje, poskytuje čistý, stabilní a lubrikovaný zdroj vzduchu pro koncové pneumatické komponenty.

6. Typické aplikační scénáře

     • Zařízení pro průmyslovou automatizaci: Předúprava zdroje vzduchu pro automatické obráběcí stroje, manipulátory a automatizované výrobní linky.

     • Výrobní linky lehkého průmyslu: Stabilní přívod vzduchu pro obalová, tiskařská, textilní a elektronická zpracovatelská zařízení.

     • Mazané pneumatické komponenty: Speciální úprava zdroje vzduchu pro teleskopické válce, pneumatické chapadla a pneumatické motory, které vyžadují mazání olejem.

     • Dílenský systém centralizovaného zdroje vzduchu: Sekundární čištění a stabilizace tlaku pro hlavní potrubí vzduchového kompresoru pro zlepšení celkové stability pneumatického systému.

7. Průvodce výběrem: Dvě jednotky VS tři jednotky

8. Pokyny pro každodenní údržbu

     • Pravidelně vypouštějte vodu, abyste se ujistili, že hladina vody ve filtrační nádobce je pod výstražnou ryskou.

     • Filtrační vložku vyměňte včas, když se zřetelně zvýší rozdíl tlaku vzduchu nebo po 6–12 měsících běžného používání.

     • Instalujte vertikálně přesně podle šipky proudění vzduchu na těle ventilu, aby byla zajištěna normální účinnost čištění.

     • Pravidelně kontrolujte stav rozprášení olejové mlhy, abyste zajistili rovnoměrné mazání koncových součástí.

Shrnutí jedné věty

     Tříjednotkové kombo FRL řady SOLIH AC integruje funkce filtrace, stabilizace tlaku a mikromazání s modulární instalací, stabilním tlakovým výstupem a vizuálním monitorováním oleje a vody, což je standardní a nejrozšířenější řešení úpravy zdroje vzduchu pro konvenční mazané pneumatické automatizační systémy.
