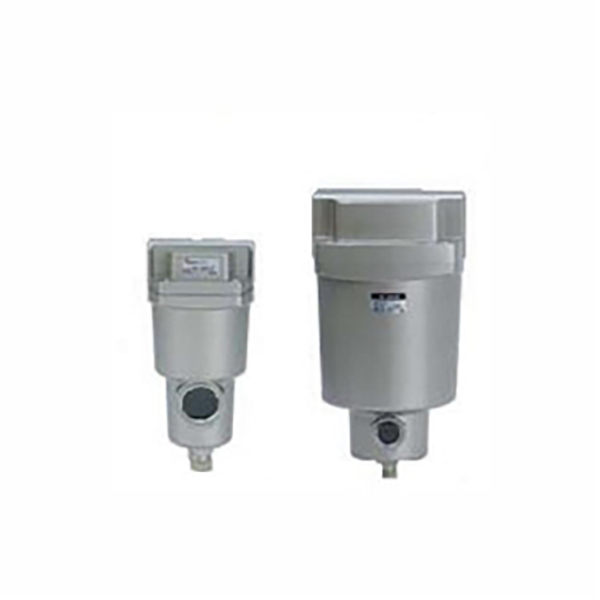

Filtr na čištění stlačeného vzduchu řady AFF / AM (hlavní řada)

Značka:SOLH od Richge Technology

Sériové polohování a základní funkce

     AFF a AM tvoří hlavní kombinovanou sestavu čištění zdroje vzduchu. AFF funguje jako primární hrubý filtr k odstranění pevných nečistot a kondenzovaných vodních kapiček, zatímco AM je přesný odlučovač olejové mlhy pro odstranění mikroolejových aerosolů, zlepšuje čistotu stlačeného vzduchu a plně chrání navazující pneumatické pohony.

  1. Hrubý filtr hlavního vedení řady AFF

     -- Přesnost filtrace: 1 μm, 99% rychlost zachycení částic (upgradováno ze staré třídy 3 μm)

     - Základní funkce: Odstraňte velký prach, zbytky rzi a objemovou kondenzovanou vodu, 99% účinnost odlučování vody jako přední primární filtrace

     -- Standard čistoty: ISO8573-1:2010 [4:7:4]

  2. Odlučovač olejové mlhy řady AM (jemný filtr)

     -- Přesnost filtrace: 0,1 μm, 99% míra zachycení mikroolejové mlhy (upgradováno ze staré třídy 0,3 μm)

     -- Základní funkce: Kompletní oddělení olejové mlhy, výstupní koncentrace zbytkového oleje ≤ 1 mg/m³ (0,8 ppm), plně v souladu s požadavky na proces bezolejového mazání

     -- Standard čistoty: ISO8573-1:2010 [2:7:3]

  3. Společné obecné výhody

     -- Ultranízká tlaková ztráta ≤ 5 kPa, úspora energie, průtoková kapacita zvýšená o 20 % oproti konvenčním modelům

     - Lehká nerezová nádoba na tekutinu, maximální snížení hmotnosti až o 52 %

     -- Vizuální připomenutí údržby: standardní vestavěný indikátor ucpání s červeným kroužkem pro posouzení načasování výměny filtru; barevně kódované koncovky filtrů pro rychlou identifikaci modelu

     - Modulární kaskádový design, lze sériově propojit s ultra jemnými filtry AMD / AMH, aby vyhovovaly požadavkům na vícestupňový ultračistý vzduch

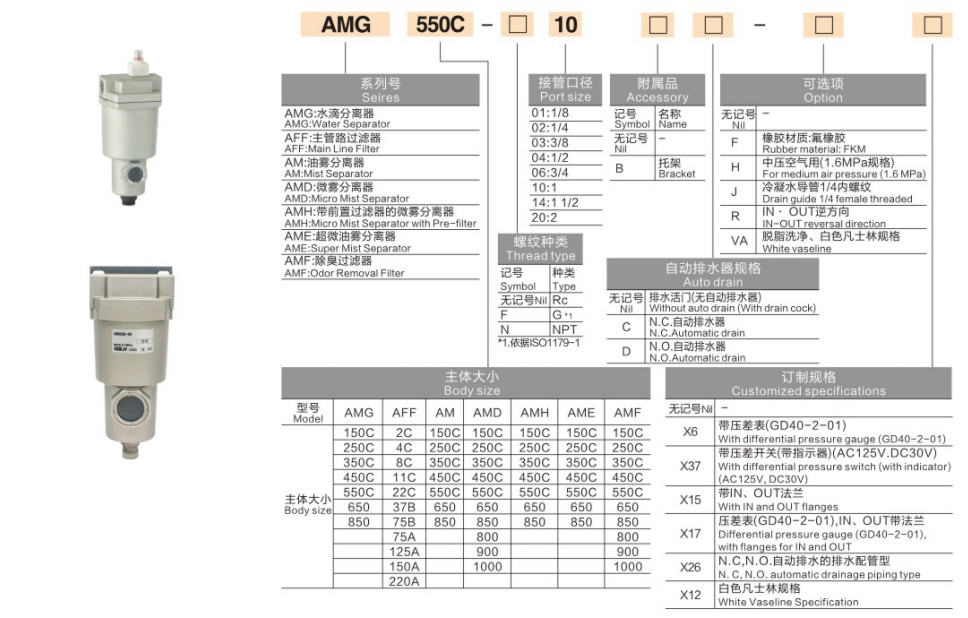

Kompletní pravidlo pojmenování modelů

 1. Příklady modelů: AFF40-04; AM50-10D

  2. Standardní příklady objednávek

     -- Hrubý filtr AFF, 1/2" port, automatické vypouštění: AFF40-04D

     -- AM odlučovač olejové mlhy, 1" port, automatické vypouštění: AM50-10D

     -- Vysoký průtok 7000 l/min, 1,5" port: AM70D-14

Univerzální technické specifikace (Standardní testovací podmínky: 0,7 MPa, 20℃)

  1. Obecné společné parametry

     -- Použitelné médium: Stlačený vzduch (předřazený filtr ≥40μm)

     -- Rozsah provozního tlaku: 0,1~1,0 MPa; tlak odolný proti roztržení 1,5 MPa

     -- Provozní okolní teplota: -5 ~ 60 ℃ (žádná tvorba ledu uvnitř nádoby)

     -- Konfigurace odtoku: Manuální vypouštění jako standard; automatické vypouštění volitelně přes příponu -D

  2.Kompletní tabulka průtoků a rozměrů

Pokyny pro výběr krok za krokem

  1. Schéma přizpůsobení stupně filtrace

     -- Běžné obecné pneumatické obvody: AFF (1μm hrubý filtr) → regulátor tlaku → maznice

     -- Bezolejové přesné automatizační zařízení: AFF → AM (0,1μm odlučovač olejové mlhy) → koncové zařízení

     -- Polovodičový / optický proces s extrémně vysokou čistotou: AFF → AM → AMD (ultra jemný filtr 0,01 μm)

  2. Výpočet marže toku

     -- Vyberte model s jmenovitým průtokem 1,2~1,5krát vyšším, než je celková maximální spotřeba vzduchu systému; přetížený průtok drasticky sníží účinnost filtrace a zvýší tlakovou ztrátu.

  3. Výběr režimu vypouštění

     -- 24h bezobslužná nepřetržitá výroba, vysoký výtěžek kondenzátu: zvolte verzi -D s automatickým vypouštěním

     -- Přerušované nízkofrekvenční zařízení: postačující standardní typ ručního vypouštění

  4. Princip párování portů

     - Konzistentní velikost portu filtru s průměrem hlavního potrubí; vyhněte se zmenšování/zvětšování průměru, abyste předešli dalšímu poklesu tlaku.

Typické scénáře průmyslových aplikací

     -- Obecná průmyslová automatizace: CNC obráběcí stroje, vzduchové válce, odstraňování vody a oleje z přední části elektromagnetického ventilu

     -- Výroba potravin a farmaceutických výrobků: bezolejový zdroj čistého vzduchu, aby se zabránilo kontaminaci produktu

     -- Elektronické a lakovací dílny 3C: eliminujte olejovou mlhu, abyste zabránili defektům povrchové úpravy a znečištění přesných součástí

     -- Systém následné úpravy vzduchového kompresoru: kaskádový s chlazenými / adsorpčními sušiči vzduchu pro zvýšení celkové čistoty vzduchu

Srovnání výkonu: AFF VS AM

Shrnutí jedné věty

     Hrubý filtr hlavního potrubí SOLH AFF 1μm a odlučovač olejové mlhy AM 0,1μm tvoří modulární kaskádové jednotky pro čištění vzduchu s plným rozsahem průtoku 300~14500 l/min, vizuálním indikátorem ucpání a volitelným automatickým vypouštěním, splňující normu ISO8573-1 pro všeobecné pneumatické, potravinářské, lékařské, elektronické a rozprašovací bezolejové zdroje vzduchu.
