Pneumatické dvoujednotkové FRL řady AC

AC Series Pneumatické FRL dvoujednotkové kombinované | Jednotka pro úpravu zdroje vzduchu AF+AR s integrovaným vzduchovým filtrem a regulátorem

Značka: SOLIH by Richge Technology | Standardní montáž průmyslového pneumatického zdroje vzduchu

1. Přehled produktu

     Řada SOLIH AC je astandardní integrovaná dvoujednotková kombinace pneumatického zdroje vzduchu, kombinující vzduchový filtr AF a regulátor tlaku AR v jedné modulární sestavě. Dokončuje profesionální čištění stlačeného vzduchu a stabilní regulaci tlaku v jediné instalaci, účinně odstraňuje vlhkost, prach a částice nečistot při zachování konstantního pracovního tlaku systému. Díky integrované konstrukci, prostorově úsporné instalaci a jednoduché údržbě je to nejběžnější standardní konfigurace pro automatizovaná pneumatická zařízení, dokonale vhodná pro klimatizaci kompresorů a různých pneumatických pohonů.

2. Umístění produktu

  Kombinace dvou jednotek AC = filtrace vody a prachu AF + stabilizace a redukce tlaku AR

     Instaluje se na zadní konec vzduchových kompresorů pro čištění primárního zdroje vzduchu a přesné řízení tlaku. Je to univerzální standardní sestava pro průmyslové automatizační pneumatické systémy, široce používaná v bezolejových čistých zařízeních a obecných scénářích stabilizace pneumatického okruhu.

3. Model celé řady a stupeň průtoku

4. Základní technické specifikace

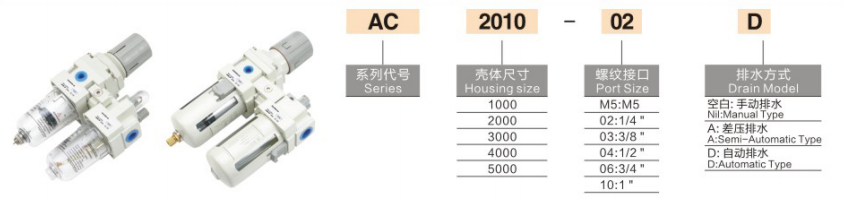

5. Pravidla kódování modelů a vysvětlení

     • AC2010-02: Kombinace zdroje vzduchu se 2 jednotkami, velikost 2000, port Rc1/4, standardní ruční odvodnění

     • AC4010-04D: Kombinace zdroje vzduchu se 2 jednotkami, velikost 4000, port Rc1/2, automatický typ odvodnění

     • AC3010-03G: 2-jednotkové kombo s vysoce přesným manometrem

  Definice přípony

     • Žádná přípona: Manuální vypouštění (cenově výhodný standardní typ)

     • -D: Automatické vypouštění (pro zařízení s nepřetržitým provozem 24 hodin)

     • -G: Vybaveno manometrem pro vizuální nastavení tlaku

6. Konstrukční vlastnosti a výhody produktu

     • Integrovaný modulární design: Integrovaná struktura filtru a regulátoru umožňuje instalaci a demontáž z jednoho kusu, což výrazně šetří prostor potrubí a zjednodušuje uspořádání na místě a každodenní údržbu.

     • Účinné odlučování vody a dlouhá životnost: Odstředivá vířivá separace na předním stupni účinně odstraňuje velkou vodní mlhu a nečistoty, snižuje zatížení filtrační vložky a prodlužuje životnost 5μm přesné filtrační vložky.

     • Stabilní tlakový výstup a rychlá odezva: Struktura regulace tlaku typu přepadu zajišťuje citlivou tlakovou odezvu a stabilní tlak po proudu, čímž účinně zabraňuje kolísání tlaku během provozu zařízení.

     • Samouzamykací struktura proti chybné činnosti: Knoflíková samosvorná konstrukce regulace tlaku zabraňuje posunu tlaku způsobenému vibracemi zařízení nebo náhodným dotykem, což zajišťuje dlouhodobě stabilní parametry pneumatického systému.

     • Vizuální sledování hladiny vody: Průhledný kelímek na vodu pro PC s ochranným krytem umožňuje vizuální sledování hladiny vody v reálném čase a zabraňuje nadměrnému hromadění vody, které ovlivňuje kvalitu filtrace a následné komponenty.

     • Bezplatný upgrade a rozšíření: Standardní modulární rozhraní podporuje přímé spojování pomocí AL olejové mlhy, rychlé upgradování na kompletní tříjednotkovou sestavu FRL pro mazané pneumatické okruhy.

7. Typické aplikační scénáře

     • Automatizace průmyslového vybavení: Předúprava zdroje vzduchu pro automatizované stroje, obráběcí stroje, robotická ramena a přesné automatizační výrobní linky.

     • Zařízení potrubí lehkého průmyslu: Stabilní čištění pro elektroniku, obaly, tisk, textil a pneumatické systémy montážních linek.

     • Ochrana pneumatických součástí: Přední filtrace a stabilizace tlaku pro válce, solenoidové ventily a pneumatické nástroje pro snížení opotřebení a poruchovosti.

     • Centralizované zpracování zdroje vzduchu: Primární čištění vzduchu a regulace tlaku pro hlavní vzduchové potrubí tovární dílny pro zlepšení celkové kvality zdroje vzduchu.

8. Pokyny pro každodenní údržbu

     • Pravidelná drenáž: Pravidelně vypouštějte nahromaděnou vodu v šálku, abyste se ujistili, že hladina vody je pod varovnou ryskou a zabráníte vniknutí kapalné vody do okruhu po proudu.

     • Včasná výměna filtračního prvku: Pokud diferenční tlak výrazně stoupne, okamžitě vyměňte filtrační vložku; pravidelná výměna každých 6–12 měsíců pro udržení optimálního výkonu filtrace.

     • Standardní instalace: Instalujte svisle přesně podle šipky proudění vzduchu na těle, abyste zajistili normální odlučování vody a účinnost regulace tlaku.

9. Pokyny pro výběr dvou jednotek a tří jednotek FRL

     • AC dvoujednotka (filtr + regulátor): Vhodné probezolejové a čisté pneumatické zařízení, jako jsou elektronická přesná zařízení, vakuové systémy a bezolejové válce.

     • AC tříjednotka (filtr + regulátor + maznice): Vhodné pro konvenční pneumatické válce, pneumatické motory a pohyblivé pneumatické součásti, které vyžadují mazání olejem.

Shrnutí jedné věty

     Dvoujednotkové kombo řady SOLIH AC integruje vysoce účinnou filtraci vzduchu a přesnou stabilizaci tlaku s modulární instalací, regulací tlaku proti unášení a vizuálním monitorováním hladiny vody, což je cenově nejefektivnější a široce použitelné standardní řešení úpravy zdroje vzduchu pro průmyslové automatizované pneumatické systémy.
