Regulátor filtru řady AW

Regulátor filtru řady AW | Integrovaná jednotka pro filtraci stlačeného vzduchu a snižování tlaku SOLIH

Značka: SOLH by Richge Technology | Pneumatická jednotka pro úpravu zdroje vzduchu vše v jednom

1. Přehled produktu

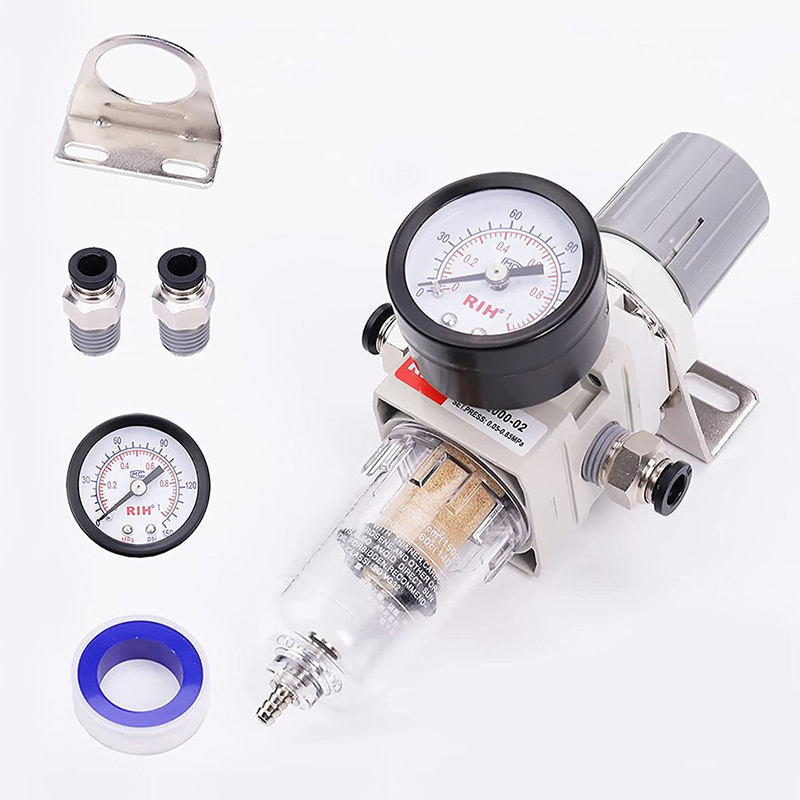

     Filtr-regulátor řady SOLIH AW je jednotka pro úpravu zdroje vzduchu vše v jednom, která integruje funkce filtrace vzduchu a regulace tlaku. Provádí primární čištění vzduchu a stabilizaci tlaku hned za vzduchovými kompresory a slouží jako prostorově úsporná alternativa k samostatným sestavám AF filtru a regulátoru AR. Kompaktní konstrukce zjednodušuje instalaci na místě a snižuje celkovou stopu pneumatického systému.

2. Všeobecné technické specifikace

3. Model a rozsah velikostí portů

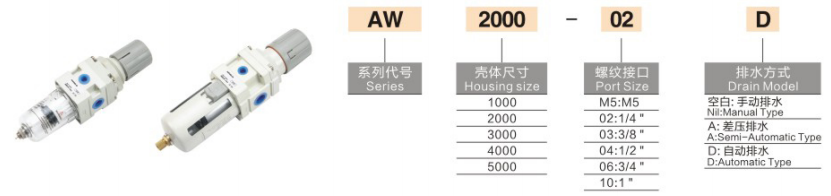

  Vysvětlení a příklady kódu modelu

     • AW2000-02: Filtr-regulátor, série 2000, Rc1/4", manuální vypouštění

     • AW4000-04D: Filtr-regulátor, série 4000, Rc1/2", automatický odvod

     • AW3000-03G: Filtr-regulátor vybavený manometrem

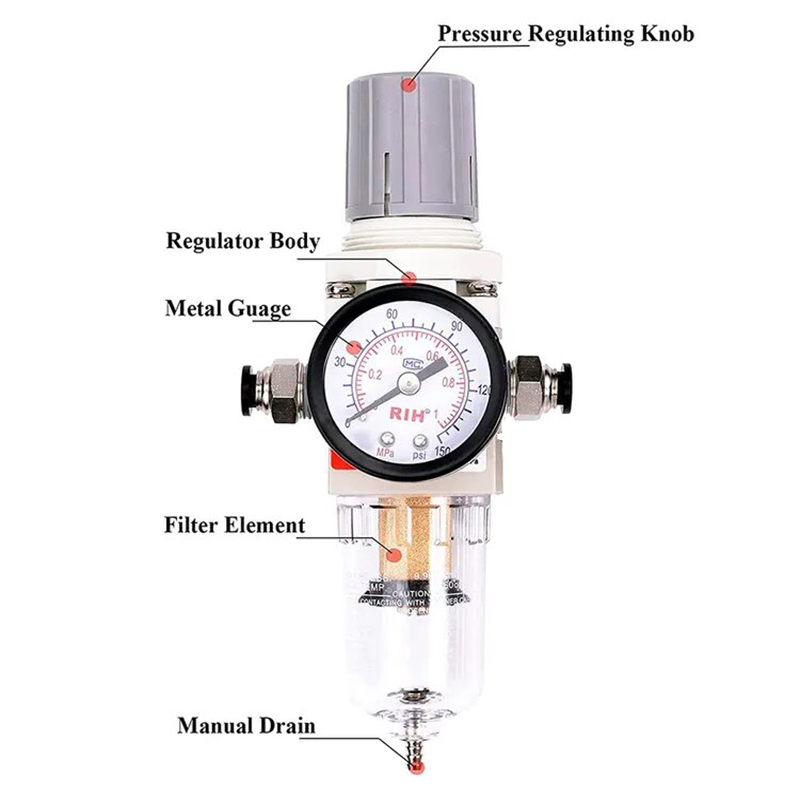

4. Konstrukční vlastnosti a výhody

     • Integrovaný jednodílný design: Filtrační nádoba a regulátor tlaku jsou spojeny do jedné jednotky pro jednodušší instalaci a méně spojovacích bodů.

     • Cyklonová separace vody: Odstředivé víření odstraňuje kapalnou vodu před průchodem vzduchu filtrační vložkou, čímž se účinně prodlužuje životnost filtračního prvku.

     • Knoflík pro nastavení a zamykání zatažením: Vytažením knoflíku nastavte tlak; zatlačte dolů do zajištěné polohy, abyste zabránili nechtěné změně tlaku způsobené vibracemi nebo náhodným dotykem.

     • Vestavěný port tlakoměru: Přímý montážní port pro manometr bez dalších adaptérů.

     • Průhledná PC miska s ochranným krytem: Vizuální sledování hladiny vody uvnitř filtrační nádoby v reálném čase.

     • Kompatibilita modulárního svařování: Lze přímo sestavit s maznicí řady AL a vytvořit tak kompletní tříjednotkové kombo FRL řady AC.

5. Typické aplikační scénáře

     • Primární čištění vzduchu a stabilizace tlaku pro automatizační zařízení, obráběcí stroje a výrobní linky

     • Úprava předního zdroje vzduchu pro stříkací zařízení, pneumatické nářadí, solenoidové ventily a válce

     • Centralizovaná regulace tlaku a čištění pro hlavní potrubí dílny a výstupy vzduchového kompresoru

6. Pokyny pro údržbu

     • Pravidelně vypouštějte kondenzát; udržujte hladinu vody pod výstražnou čarou.

     • Vyměňte filtrační vložku, když pokles tlaku zjevně stoupne nebo po 6–12 měsících normálního provozu.

     • Montáž vertikálně; zarovnejte šipku proudění vzduchu v těle se skutečným směrem proudění vzduchu.

7. Doporučené kombinace vzduchových okruhů

     • Standardní mazaný okruh: AW filtr-regulátor → AL maznice → pneumatický pohon

     • Čistý okruh bez oleje: AW filtr-regulátor (bez AL maznice) → pneumatický pohon
