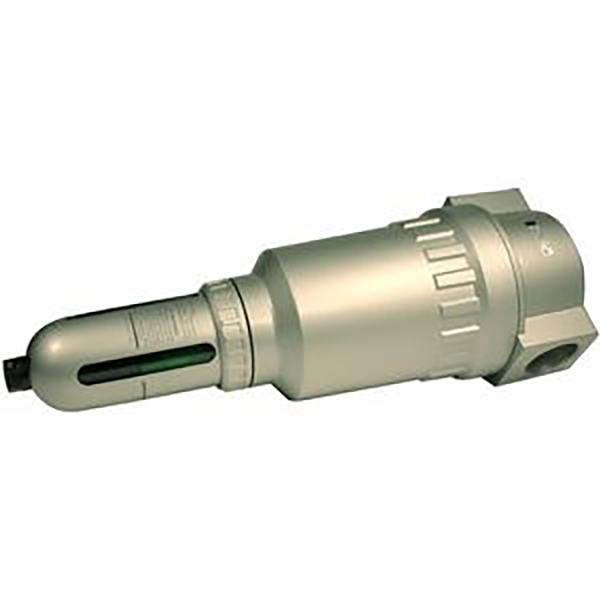

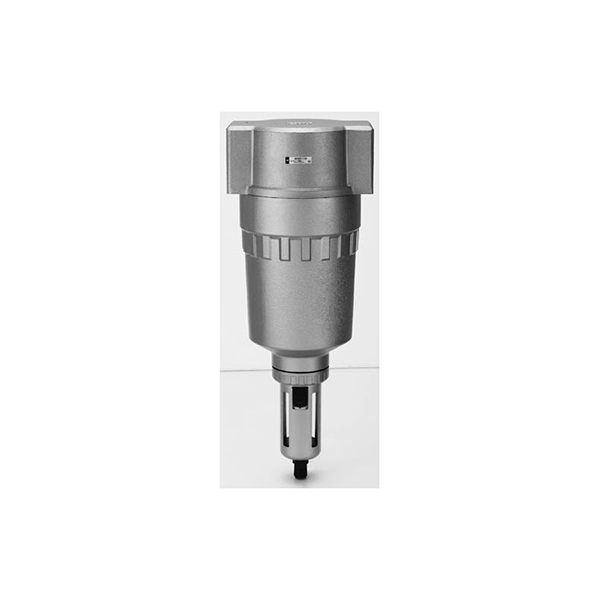

Velkokapacitní vysokoprůtokový vzduchový filtr řady AF800 / AF900

Značka:SOLH od Richge Technology

Přehled produktu

     SOLH AF800 a AF900 jsou průmyslové velkokalibrové vysokokapacitní vzduchové filtry hlavního potrubí, plně rozměrově a výkonově zaměnitelné s originálními SMC AF800/AF900. Navrženo pro hlavní zdroj vzduchu vzduchového kompresoru, centralizovaný přívod vzduchu celé výrobní linky a víceventilové ostrovní vysokoprůtokové pneumatické systémy. Na rozdíl od malých dělených vzduchových jednotek AF200/300/400 se vyznačují nadměrně velkým průtokovým kanálem, ultra vysokým průtokem pro úpravu a velkokapacitní sběrnou nádobou na vodu.

     Odstředivě odděluje kondenzovanou vodu, rez a prachové nečistoty uvnitř stlačeného vzduchu, plně chrání následné solenoidové ventily, válce, vakuové ejektory a velké pneumatické pohony, čímž výrazně snižuje poruchovost celé pneumatické linky.

Dvě kompletní specifikace:

   1.  AF800: Středně velký průtok, port G1¼ / G1½ (1,25 / 1,5 palce)

   2.  AF900: Extra velký filtr hlavního potrubí, port G2 (2 palce)

     Volitelné příslušenství: Ruční vypouštění / plovákové automatické vypouštění, vícestupňová filtrační vložka, průhledná PC miska / kovová miska odolná proti výbuchu. Široce sladěno se shluky obráběcích strojů, výrobními linkami na lithiové baterie, lakovnami a kompletním chemickým zařízením s poptávkou po vysokovýkonném zdroji vzduchu.

Kompletní pravidlo kódování modelu

   Formát úplného objednacího kódu: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Sériový kód pro velkokapacitní vysokoprůtokový vzduchový filtr

    2. F12 / F16 / F20: Velikost závitu portu

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Střední přípona: Typ odtoku

     -- Blank: Standardní ruční vypouštění

     -- AD47: NC normálně uzavřený plovákový automatický odvod (pro PC mísu, žádný únik vzduchu po vypnutí zařízení)

     -- AD48-6: ŽÁDNÝ normálně otevřený plovákový automatický odtok (pro nylonovou kovovou misku, plynulé automatické vypouštění)

   4. Koncová přípona: Možnost materiálu misky na vodu

     -- Blank: Standardní průhledná PC miska + kovový ochranný kryt proti kolizi

     -- M: Nerezová kovová miska s okénkem pro sledování hladiny kapaliny (pro prašná, mastná, venkovní drsná prostředí)

     -- MG: Kovová miska s vestavěným hladinoměrem pro vzdálené sledování objemu vody

   5. Nastavitelná přesnost filtračních prvků:

     -- Standardní 5μm; volitelný 2μm vysoce přesný, 10/20/40/70/100μm hrubý filtr

Univerzální základní tabulka technických specifikací

Vnitřní struktura a pracovní princip filtrace

  1. Fáze 1: Odstředivá vodicí struktura pro separaci vody

     - Proud vzduchu rotuje vysokou rychlostí podél tečného směru; odstředivá síla vrhá na vnitřní stěnu mísy kapalnou zkondenzovanou vodu, kapky oleje a velké částice rzi, které se gravitací usazují na dně. Více než 95 % kapalných znečišťujících látek je předseparováno, aby se snížilo zatížení filtrační vložky a prodloužil cyklus výměny.

  2. Fáze 2: Vícevrstvý vláknový filtrační prvek

     -- Stlačený vzduch po odstředivé dehydrataci prochází vícevrstvou filtrační vložkou z vláken, aby zachytil drobný pevný prach a jemné částice olejového aerosolu. 2μm vysoce přesná verze poskytuje ultračistý zdroj vzduchu pro přesné proporcionální ventily a vakuové okruhy.

  3. Přepážka proti stříkající vodě vestavěná nad mísou

     --  Izoluje usazenou vodu na dně, aby se zabránilo sekundárnímu strhávání kapalné vody prouděním vzduchu do potrubí čistého vzduchu.

  4. Odnímatelná miska na vodu + sestava odtoku

     Vypouštěcí ventil integrovaný ve spodní části se dvěma řešeními odvodnění:

     -- Ruční vypouštění: Stisknutím spodního tlačítka ručně vypustíte nahromaděnou vodu

     - Automatické vypouštění plováku: Plovák stoupá, když voda dosáhne prahové hodnoty, aby se automaticky otevřel odtok, bezobslužný provoz pro nepřetržité výrobní linky

   5. Hlavní tělo z tvrdé eloxované hliníkové slitiny

     -- Velký přímý průtokový kanál s ultra nízkým odporem proudění vzduchu, stabilní přívod vzduchu bez zjevného poklesu tlaku pod plným

     -- zatížení velkým průtokem; povrchová úprava proti oleji a korozi.

Průvodce výběrem volitelného příslušenství a materiálu

   1. Tři možnosti vodní misky

   1.1 Standardní průhledná PC miska (tovární nastavení)

     -- Výhoda: Vizuální pozorování hladiny vody v reálném čase, vybavené kovovým pláštěm proti srážce, aby se zabránilo rozbití dílenskými železnými zbytky. Vhodné pro suché vnitřní běžné automatizované výrobní linky.

   1.2 Nylonová kovová ochranná miska (přípona M)

     -- Výhoda: Vysoká odolnost proti nárazu, odolnost vůči řezné kapalině a UV záření, žádné riziko křehkého praskání. Ideální pro prašné olejové lakování a náročné pracovní podmínky na obráběcích strojích při vysokých teplotách.

   1.3 Kovová miska s hladinoměrem (přípona MG)

     -- Vnější pozorovací okénko na kovovém těle, čitelný objem vody pro světlu chráněná uzavřená nevýbušná prostředí, preferovaná pro chemické a nevýbušné dílny.

   2. Srovnávací tabulka dvou modelů s automatickým vypouštěním

  3. Průvodce přesným výběrem filtračních prvků

     -- Standardní filtr 5 μm: Univerzální pro většinu obráběcích strojů, válců a solenoidových ventilů, nejlepší poměr ceny a výkonu

     -- 2μm vysoce přesný filtr: Vakuové ejektory, přesné proporcionální regulátory, okruhy čistého vzduchu pro výrobní linky 3C elektroniky

     -- 10~100μm hrubý filtr: Primární předfiltr na výstupu vzduchového kompresoru pro ochranu navazujících komponent přesného zdroje vzduchu

Hlavní konkurenční výhody produktu

   1. Velký vývrt ultranízký průtokový odpor

     -- 1,25/1,5/2 palcové přímé tělo ventilu s mnohem větším průtokovým průřezem než malá řada AF. Minimální útlum tlaku při synchronní činnosti víceválcových a víceventilových ostrůvků, stabilní výstupní tah pro všechna zařízení.

   2. Velkokapacitní zásobník vody

     -- 45 cm³ velkoobjemová nádoba snižuje frekvenci častého vypouštění, ideální pro centralizovanou filtraci v hlavním potrubí vzduchového kompresoru.

  3. Plné pokrytí pro drsné pracovní podmínky

     -- Volný výběr průhledné PC / kovové misky odolné proti výbuchu, použitelné pro vnitřní, venkovní, nátěrové prašné a chemické prostředí odolné proti výbuchu.

  4. Odpovídající kompletní kompletní řešení zdroje vzduchu

     -- Lze kombinovat s regulátorem velkého průtoku tlaku AR800/AR900 a maznicí olejovou mlhou AL800/AL900 za účelem vytvoření velkokapacitní vzduchové servisní sestavy AFC se dvěma jednotkami / tří jednotek AC, kompletní jednotky pro zpracování hlavního zdroje vzduchu.

  5. Plně zaměnitelné s dováženými značkami

     - Konzistentní montážní rozměr, specifikace závitu a velikost filtračního prvku s mezinárodními běžnými značkami. Přímá náhrada za renovaci hlavního potrubí vzduchového kompresoru bez úpravy potrubí nebo držáků.

  6. Nízká údržba a dlouhá životnost

     -- Odstředivá předseparace zpomaluje rychlost kontaminace filtračního prvku; filtrační vložku lze rozebrat, vyčistit a znovu použít, aby se snížily náklady na výměnu spotřebního materiálu.

Standardní kompletní řešení přizpůsobení zdrojů vzduchu

  1. Řešení 1: Sestava hlavního zdroje vzduchu se 3 jednotkami pro těžký provoz

     -- Výstup vzduchového kompresoru → Filtr AF900-F20 + Regulátor AR900 + Maznice AL900 (třídílná jednotka AC900) → Hlavní větev PA nylonu → 4V ventilové ostrůvky, válce otočného stolu MSQ, nožní ovládací konzoly 4F na každé stanici

  2. Řešení 2: Bezolejová sestava dvou jednotek pro lithiové baterie a lakovny s ochranou proti explozi

     -- Hlavní potrubí vzduchového kompresoru → Kovový filtr AF800-F16 + regulátor AR800 (dvoujednotka AFC800, odstraňte maznici) → 50-VFE/50-VPE solenoidové ventily odolné proti výbuchu + uchopovací stanice vakuového ejektoru ZU

  3. Řešení 3: Centralizované zásobování vzduchem pro skupiny malých obráběcích strojů

     -- AF800-F12 (G1¼) filtr s vysokým průtokem → Vícecestné PU/PA hlavní potrubí zásobující více obráběcích strojů s patními ventily 3F, standardními válci SC a vzduchovými ofukovacími pistolemi C110

Typické scénáře průmyslových aplikací

     -- Velké clustery CNC obráběcích strojů, hlavní zdroj vzduchu pro těžké lisovací a nýtovací zařízení

     -- Povlak lithiové baterie, automatizované výrobní linky odolné proti výbuchu sestavy článků

     -- Kompletní lakování automobilů, dílny odolné proti výbuchu inkoustu a prachu

     -- Velké balicí linky, logistické třídění na více stanicích centralizované zásobování vzduchem

     -- Automatické ovládání ventilu chemického potrubí, kompletní pneumatické zařízení podporující olej a plyn

     -- Primární předfiltr na vstupu hostitelské místnosti vzduchového kompresoru k ochraně navazujících komponent přesného zdroje vzduchu

Poznámky ke specifikaci výběru a provozu

  1. Pravidlo výběru toku

     -- Pokud celková spotřeba vzduchu válců a ventilových ostrovů na jednom potrubí překročí 6000 l/min, je nutné zvolit AF800; nad 12000 l/min zvolte AF900. Malý AF200/300 nesnese vysoký průtok, což způsobuje velký pokles tlaku a nedostatečný tah válce.

  2. Výběr mísy červená čára

     -- Natírání, olejové prostředí řezné kapaliny, venkovní venkovní prostory a prostory chráněné proti výbuchu mají zakázáno používat standardní průhlednou misku pro PC. Je nutné přejít na kovovou verzi M/MG, aby se předešlo bezpečnostním rizikům způsobeným prasknutím a únikem vody po nárazu.

  3. Závazné pravidlo pro vakuové obvody

     -- Výrobní linky pro vakuové uchopení používají pouze sestavu dvou jednotek AFC (bez maznice). AL olejovou mlhovou maznici nelze zapojit do série, aby se zabránilo ucpání trysek mazacího oleje vakuových ejektorů ZU/ZB.

  4. Směr instalace Standardní

     -- Šipka IN/OUT proudění vzduchu vytištěná na horní části těla ventilu, instalujte přesně podle šipky ve směru vstupu vzduchu; miska na vodu musí směřovat svisle dolů, aby se zajistilo normální usazení a shromažďování kondenzované vody.

  5. Požadavky na cyklus údržby

     -- PC miska: Denně kontrolujte nahromaděnou vodu; model s automatickým vypouštěním kontrolujte ucpání plováku týdně

     -- Standardní filtrační vložka 5μm: Čistěte každých 30 dní, vyměňte každých 15 dní v podmínkách silného prachu

     -- 2μm vysoce přesný filtrační prvek: Vyměňte každých 15 dní

     -- Před údržbou: Před vyjmutím nádoby a filtrační vložky zavřete přední hlavní ruční uzavírací ventil HSV, vypusťte zbytkový tlak v potrubí

Shrnutí jedné věty

     Velkokapacitní vzduchový filtr hlavního potrubí SOLH AF800/AF900 využívá odstředivou předseparační strukturu s ultravysokým průtokem 12 000 ~ 20 000 l/min, volitelný automatický plovákový odtok a průhlednou/kovovou nádobu kompresoru odolnou proti výbuchu, odpovídající AR/AL800/900 pro vytvoření kompletního velkoprůměrového vzduchového potrubí, hlavního zařízení pro odlučování vzduchu, lithiové hlavní jednotky pro odlučování vzduchu a primárního nástroje pro čištění vzduchu a nečistot zásobovací systémy.
