Značka: SOLH by Richge Technology | Jednodotykové pneumatické armatury KQ2T Tee & Cross
 |
 |
 |
 |
 |
 |
 |
 |
Řada KQ2T patří do kompletní rodiny pneumatických jednodotykových šroubení SOLH KQ2, která se vyznačuje rychlým plug-and-play provedením bez použití nářadí pro 3- a 4-cestné větvení vzduchového potrubí. Tato produktová řada zahrnuje T-typy T a křížové čtyřcestné fitinky, včetně stejných průměrů, redukovaných verzí s vnějším závitem (imperiální/metrický) pro splnění různých požadavků na odbočení pneumatického okruhu a připojení potrubí.
Klasifikace podmodelu:
KQ2T: T-typ T-kus se 3 otvory (stejný průměr / redukce / typ s vnějším závitem)

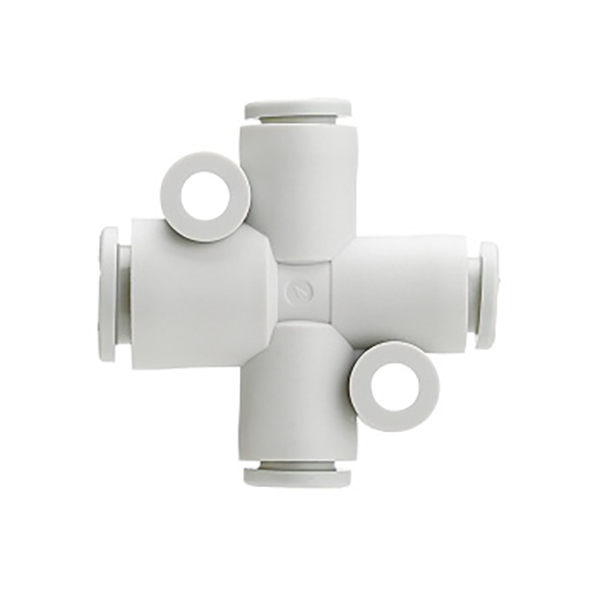

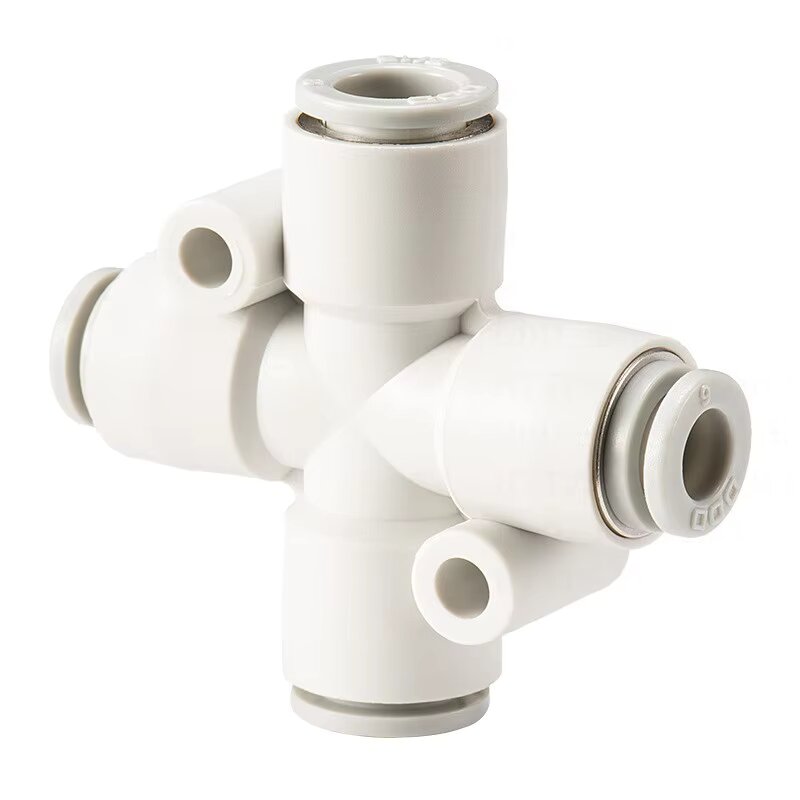

KQ2TW: Křížová 4cestná montáž (stejný průměr pro všechny porty)
KQ2TX: Křížové 4cestné kování (1. redukce specifikace)
KQ2TY: Křížové 4cestné kování (2. redukce specifikace)
Základní materiál a výkon: Těleso z vysoce pevného plastu PBT, přídržné čelisti z nerezové oceli, těsnicí kroužky z nitrilové pryže NBR. Plně kompatibilní s PU a PA nylonovými pneumatickými trubicemi, vhodnými pro vakuové podtlakové i přetlakové pneumatické obvody stlačeného vzduchu, široce používané v automatizovaných zařízeních a robotických rozvodech vzduchu.

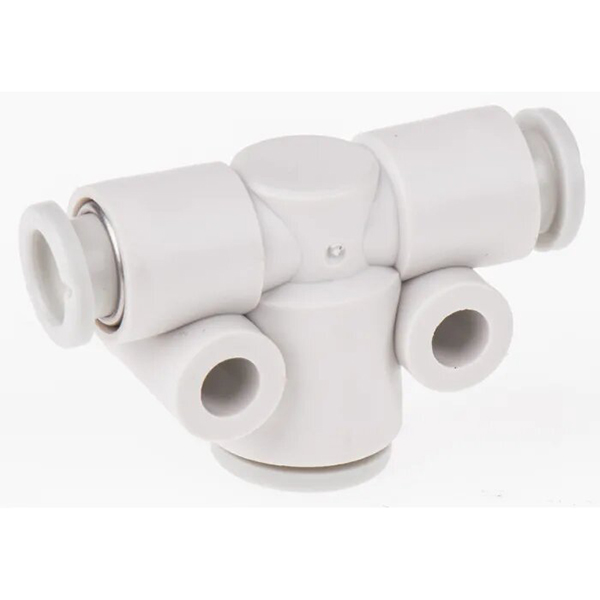

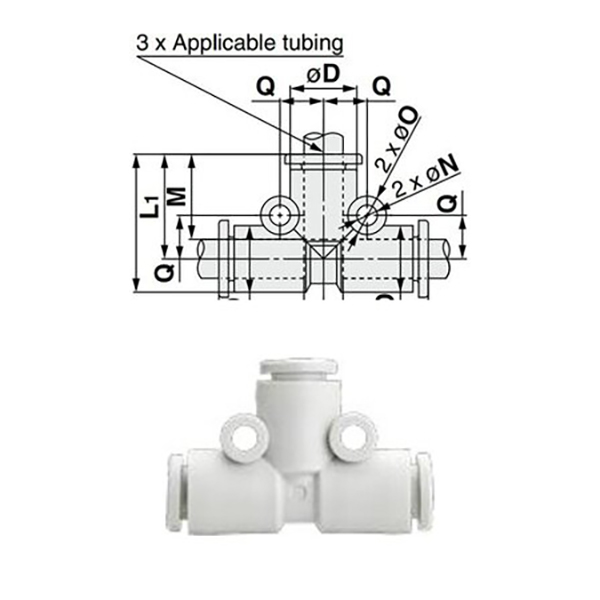

2.1 T-kus se stejným průměrem (KQ2T□□-00, bezzávitový, 3cestný, stejná velikost)
Tři porty mají stejný průměr trubky, žádný design závitu, určené pro rovnoměrné odvádění vzduchu u pneumatických potrubí stejných specifikací.
|
Model |
Vnější průměr trubky ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

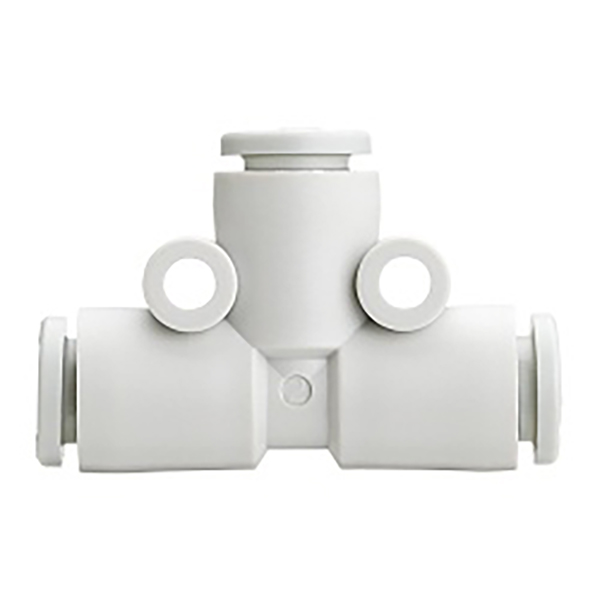

2.2 Redukční T-kus (KQ2T①-②, převod potrubí na dvě velikosti)
Oba boční porty mají průměr ①, střední horní port má průměr ②, který se používá pro konverzi potrubí a distribuci průtoku pneumatických trubek různých kalibrů.
|
Model |
Boční port ΦD ① (mm) |
Střední port ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

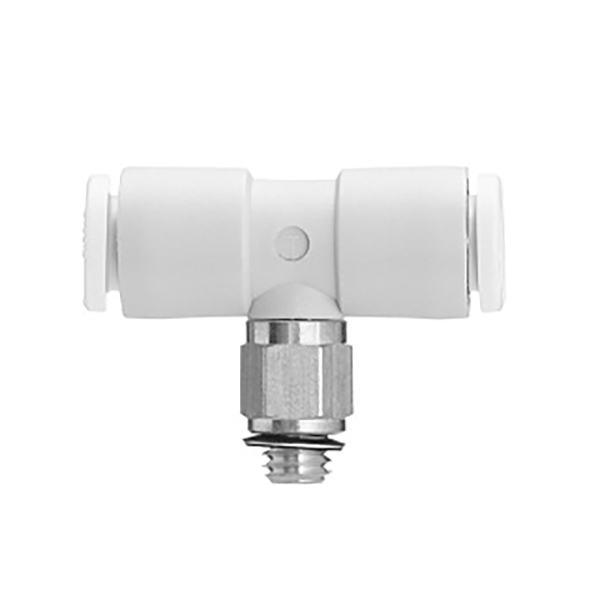

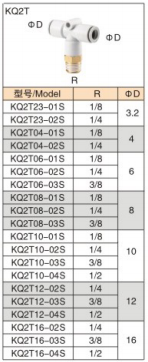

2.3 T-kus s vnějším závitem Imperial R s kuželem
Oba boční porty pro vložení trubice, střední port s imperiálním R kuželovým vnějším závitem pro závitové spojení s pneumatickými ventily, válci a dalšími komponenty.
|
Model |
Specifikace závitu R |
Vnější průměr trubky ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

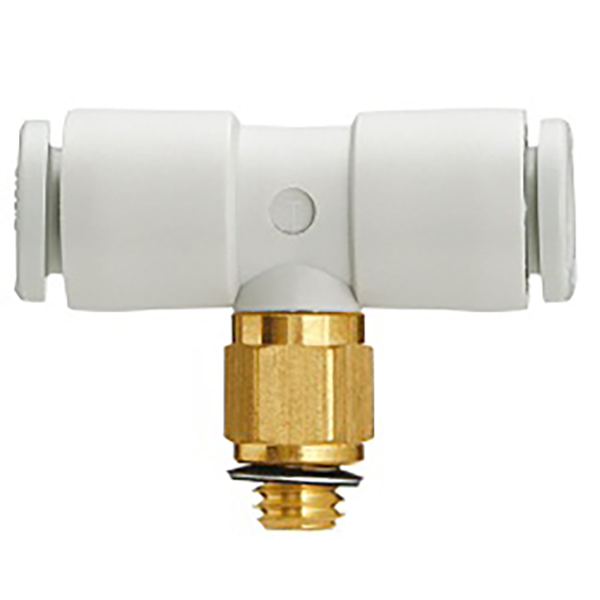

2.4 Vnější T-kus s metrickým jemným závitem
Oba boční porty pro vložení trubice, střední port s metrickým jemným vnějším závitem, vhodný pro miniaturní pneumatické komponenty a potrubí přesných automatizačních zařízení.
|
Model |
Specifikace metrického závitu |
Vnější průměr trubky ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6 × 1,0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6 × 1,0 |
6 |
Křížové uchycení 3.1 KQ2TW o stejném průměru (4 porty stejné velikosti)
|
Model |
Vnější průměr trubky ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |
3.2 KQ2TX redukční křížové uložení (typ 1)
|
Model |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |

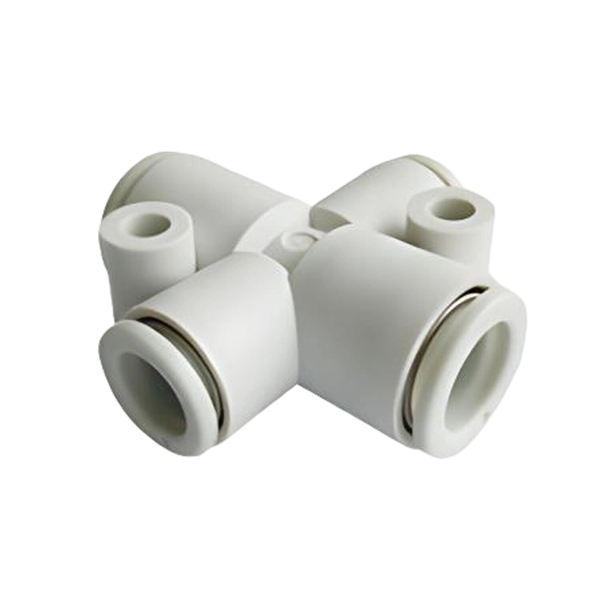

3.3 KQ2TY Redukční křížové uložení (typ 2)
|
Model |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Položka |
Parametr |
|
Kompatibilní hadice |
PU trubice, PA nylonová pneumatická trubka |
|
Rozsah pracovního tlaku |
-100 kPa (vakuum) ~ 1,0 MPa (přetlak) |
|
Provozní teplota |
0℃ ~ 60℃ |
|
Způsob připojení |
Zasouvání jedním dotykem; Stiskněte uvolňovací kroužek pro odpojení hadičky |
|
Materiál jádra |
Tělo PBT, čelist z nerezové oceli, pryžové těsnění NBR |
• Rozvětvení zdroje vzduchu a přesměrování potrubí pro automatizovaná výrobní zařízení
• Distribuce pneumatických okruhů pro robotická ramena a systémy vakuových přísavek
• Vícecestný rozvod vzduchu pro pneumatické regulační smyčky válce
• Kompaktní připojení potrubí a převod průměru pro přesné pneumatické systémy
• Tričko stejného průměru: Zvolte KQ2Txx-00 pro 3-cestná potrubí se zcela konzistentními průměry trubek
• Zmenšení Tee: Vyberte KQ2T①-② pro potrubí se stejným průměrem strany a různým středním průměrem
• Závitové tričko: Vyberte KQ2Txx-01S (imperiální) / M řadu (metrické) pro závitové připojení s ventily a válci
• 4-cestná křížová distribuce: Vyberte řadu KQ2TW/TX/TY pro scénáře vyžadující čtyřcestné větvení potrubí
