Značka: SOLH by Richge Technology | KQ2Z Vícevýstupové pneumatické rozdělovací armatury jedním dotykem
 |
 |
 |
 |
 |
 |
Řada KQ2Z patří do rodiny pneumatických jednodotykových šroubení SOLH KQ2. Jedná se o víceodbočnou armaturu s vnějším závitem, s jedním přívodem vzduchu a několika simultánními trubkovými výstupy. Design Push-to-connect pro vkládání a vyjímání hadic bez použití nářadí, používaný pro centralizovanou distribuci vzduchu v pneumatických systémech. K dispozici jsou čtyři podmodely:

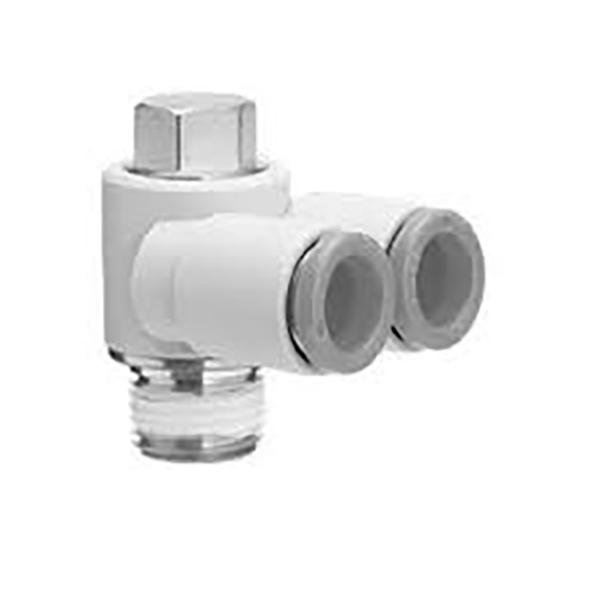

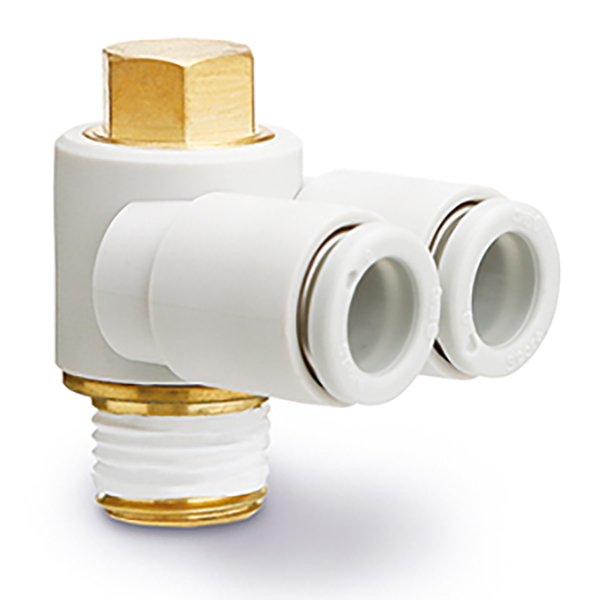

KQ2Z: 1-v 2-out duální port, externí hex montáž

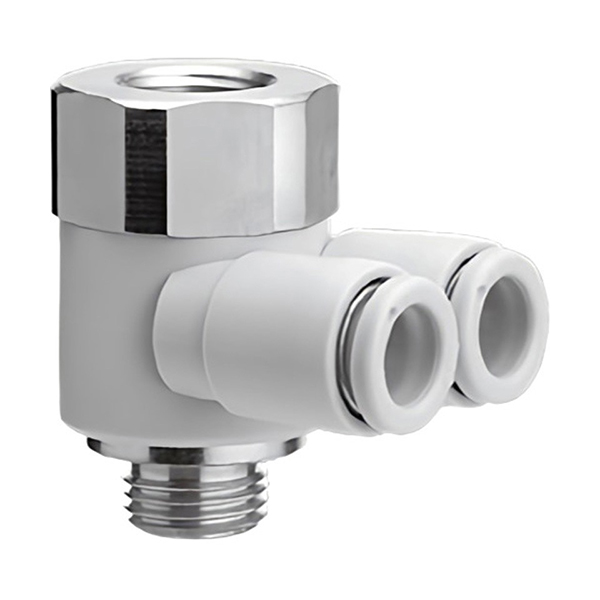

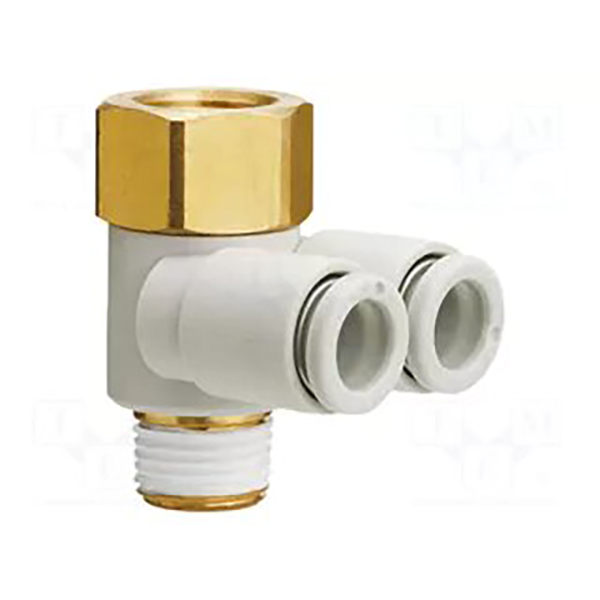

KQ2ZF: 1-v 2-out stohovatelný rozdělovač, horní Rc vnitřní závit pro kaskádové extra rozdělovače

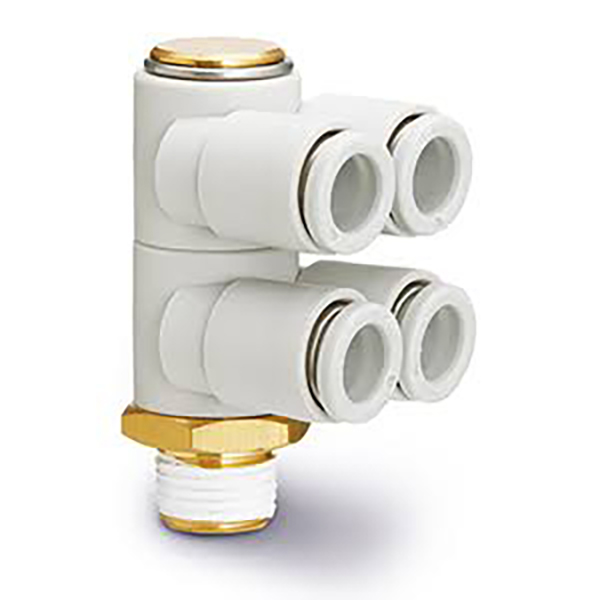

KQ2ZD: 1-v 4-out čtyřcestný odbočný rozdělovač

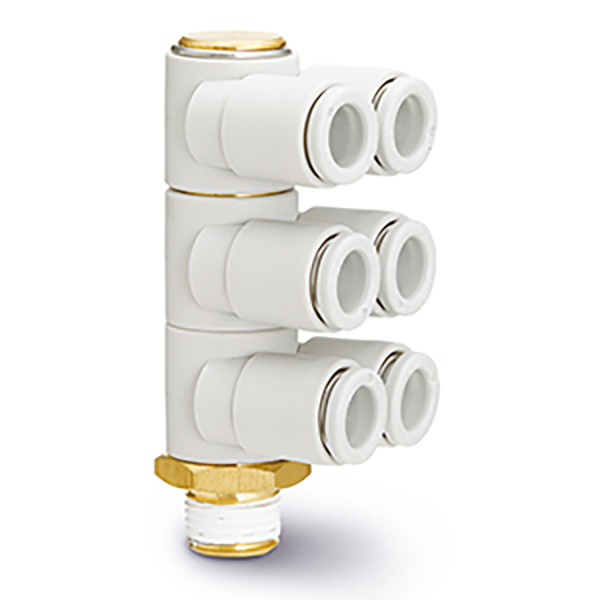

KQ2ZT: 1-v 6-out šesticestný odbočný rozdělovač
Hlavní výhody: Kompaktní design rozdělovače pro úsporu místa při instalaci. Tělo PBT s poniklovaným mosazným závitem. Kompatibilní s PU / PA pneumatickými hadičkami, funguje pro přetlakové i vakuové okruhy. Přímá výměna za originální kování SMC KQ2Z.
Formát: KQ2Z □□ - □□S
KQ2Z: Sériový kód pro montáž víceportového odbočného rozdělovače
□□: Vnější průměr trubky ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)
Přípona:
01S02S/03S/04S: Imperial R vnější kuželový závit (1/8", 1/4", 3/8", 1/2")
M5: Vnější závit metrický M5×0,8
KQ2ZF: Stohovatelné provedení, spodní R vnější závit + horní Rc vnitřní závit. Pro rozšíření výstupního množství lze připojit více KQ2ZF.
3.1 KQ2Z (1-v, 2-out, externí šestihranný držák)
|
Model |
Vnější závit R |
Trubka ΦD |
|
KQ2Z04-01S |
R1/8 |
4 |
|
KQ2Z04-M5 |
M5×0,8 |
4 |
|
KQ2Z06-01S |
R1/8 |
6 |
|
KQ2Z06-02S |
R1/4 |
6 |
|
KQ2Z06-03S |
R3/8 |
6 |
|
KQ2Z08-01S |
R1/8 |
8 |
|
KQ2Z08-02S |
R1/4 |
8 |
|
KQ2Z08-03S |
R3/8 |
8 |
|
KQ2Z10-02S |
R1/4 |
10 |
|
KQ2Z10-03S |
R3/8 |
10 |
|
KQ2Z12-03S |
R3/8 |
12 |
|
KQ2Z12-04S |
R1/2 |
12 |
3.2 KQ2ZF (1-in 2-out stohovatelný typ, R + Rc závit)
|
Model |
R/Rc závit |
Trubka ΦD |
|
KQ2ZF04-M5 |
M5×0,8 |
4 |
|
KQ2ZF04-01S |
R1/8 |
4 |
|
KQ2ZF06-01S |
R1/8 |
6 |
|
KQ2ZF06-02S |
R1/4 |
6 |
|
KQ2ZF08-01S |
R1/8 |
8 |
|
KQ2ZF08-02S |
R1/4 |
8 |
|
KQ2ZF10-02S |
R1/4 |
10 |
|
KQ2ZF10-03S |
R3/8 |
10 |
|
KQ2ZF12-03S |
R3/8 |
12 |
|
KQ2ZF12-04S |
R1/2 |
12 |

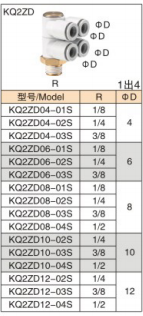

3,3 KQ2ZD (1-in 4-out)
|
Model |
Vnější závit R |
Trubka ΦD |
|
KQ2ZD04-01S |
R1/8 |
4 |
|
KQ2ZD04-02S |
R1/4 |
4 |
|
KQ2ZD04-03S |
R3/8 |
4 |
|
KQ2ZD06-01S |
R1/8 |
6 |
|
KQ2ZD06-02S |
R1/4 |
6 |
|
KQ2ZD06-03S |
R3/8 |
6 |
|
KQ2ZD08-01S |
R1/8 |
8 |
|
KQ2ZD08-02S |
R1/4 |
8 |
|
KQ2ZD08-03S |
R3/8 |
8 |
|
KQ2ZD08-04S |
R1/2 |
8 |
|
KQ2ZD10-02S |
R1/4 |
10 |
|
KQ2ZD10-03S |
R3/8 |
10 |
|
KQ2ZD10-04S |
R1/2 |
10 |
|
KQ2ZD12-02S |
R1/4 |
12 |
|
KQ2ZD12-03S |
R3/8 |
12 |
|
KQ2ZD12-04S |
R1/2 |
12 |

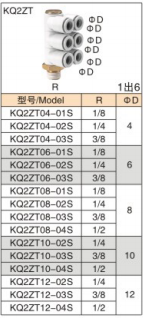

3,4 KQ2ZT (1-in 6-out)
|
Model |
Vnější závit R |
Trubka ΦD |
|
KQ2ZT04-01S |
R1/8 |
4 |
|
KQ2ZT04-02S |
R1/4 |
4 |
|
KQ2ZT04-03S |
R3/8 |
4 |
|
KQ2ZT06-01S |
R1/8 |
6 |
|
KQ2ZT06-02S |
R1/4 |
6 |
|
KQ2ZT06-03S |
R3/8 |
6 |
|
KQ2ZT08-01S |
R1/8 |
8 |
|
KQ2ZT08-02S |
R1/4 |
8 |
|
KQ2ZT08-03S |
R3/8 |
8 |
|
KQ2ZT08-04S |
R1/2 |
8 |
|
KQ2ZT10-02S |
R1/4 |
10 |
|
KQ2ZT10-03S |
R3/8 |
10 |
|
KQ2ZT10-04S |
R1/2 |
10 |
|
KQ2ZT12-02S |
R1/4 |
12 |
|
KQ2ZT12-03S |
R3/8 |
12 |
|
KQ2ZT12-04S |
R1/2 |
12 |
|
Položka |
Parametr |
|
Materiál těla |
Technický plast PBT, vysoká pevnost a odolnost proti nárazu |
|
Součást závitu |
Poniklovaná mosaz, odolná proti korozi a korozi |
|
Pečetní prsten |
NBR nitrilkaučuk |
|
Kompatibilní hadice |
PU trubice, PA nylonová pneumatická trubka |
|
Pracovní tlak |
0~1,0MPa, použitelné pro podtlak ve vakuu |
|
Provozní teplota |
-20 ℃ ~ +60 ℃ |
|
Způsob připojení |
Násuvná armatura; stiskněte uvolňovací kroužek pro vložení/vyjmutí hadičky |
• Automatizační stroje, robotické přísavky: vícecestná distribuce jednoho zdroje vzduchu, nahrazení tradičních rozdělovacích bloků a úspora instalační plochy
• Synchronizovaný přívod vzduchu pro více válců, centralizované potrubí kolem kompaktních ventilových ostrůvků
• KQ2ZF lze stohovat do série pro rozšíření výstupního množství na vyžádání, flexibilní sestava rozdělovače
• Dovozová náhrada, zásuvná náhrada za armatury rozdělovače řady SMC KQ2Z
• Konec trubky seřízněte svisle naplocho, trubku zcela zasuňte do dna tvarovky pro spolehlivé utěsnění.
• Omotejte malé množství PTFE pásky na vnější závity, použijte mírný utahovací moment, aby nedošlo k prasknutí plastového těla.
• Vyjmutí trubice: stiskněte bílý uvolňovací kroužek a současně vytáhněte trubici směrem ven.
• Pro kaskádovou aplikaci KQ2ZF zaručte utěsnění závitu. Po vícestupňovém stohování nepřekračujte jmenovitý tlak.
