Nasouvací fitink T-kus s vnitřním závitem řady KQ2Y

SOLH KQ2Y Series Same Run Te Push-in Fitting | Servisní T-pneumatický konektor

Značka: SOLH by Richge Technology | SMC KQ2Y Ekvivalentní vnější T-kus (servisní T-kus) jedním dotykem

1. Přehled produktu

     KQ2Y je mužské odpaliště (běžně známé jako servisní odpaliště) ze série jednodotykových tvarovek SOLH KQ2. Jeho základní konfigurace je1 vstup s vnějším závitem + 2 násuvné výstupy stejného průměru. Odbočuje dvě vzduchové trubky přímo z hlavního závitového portu a je jednou z nejpoužívanějších odbočných armatur v pneumatických systémech.

2. Pravidla pojmenovávání modelů

  Příklad rozdělení modelu:KQ2Y06-01AS
     KQ2: Násuvná armatura druhé generace řady KQ2 (bílé tělo)
     Y: T-kus s vnějším závitem, T-typ T s vnějším závitem (1 vstup se závitem, 2 zasouvací výstupy)
     06: Vnější průměr hadičky pro nástrčné vývody: φ6mm
     01: Specifikace vnějšího závitu (R18; metrický M3/M5/M6)
     A: Těsnění pro opakovanou montáž a demontáž; S: Předem nanesený závitový tmel, neopakovatelně použitelný; N: Poniklovaný odolný proti korozi

  Příklad:KQ2Y04-M5A → Vstup s vnějším závitem M5, dvojité nástrčné výstupy φ4mm, těsnění.

3. Struktura a základní vlastnosti

  3.1 Struktura typu T (1 In, 2 Out)

     • Vstup: Vnější závit (metrický M / Imperial R), připojení k ventilům, vzduchovým válcům a hlavním potrubím

     • Prodejny: 2 zásuvné porty stejného průměru pro PU / nylonové hadičky, připojení bez nářadí

     • Opěrky zakončení závituotáčení o 360°. Orientaci lze po montáži libovolně upravit, aby se eliminovalo namáhání trubek kroucením.

  3.2 Klíčové výhody

     • Design přátelský k servisu: Není třeba řezat hlavní potrubí. Odbočka přímo ze závitového portu pro snadné přidávání a údržbu obvodu.

     • Kompaktní a lehký: PBT plastové tělo + poniklovaný mosazný závit, malý půdorys a nízká hmotnost.

     • Kompatibilní s vakuem: Pracuje od vakua -100 kPa až do přetlaku 1,0 MPa, vhodné pro vakuové obvody.

     • Vysoký těsnící výkon: NBR těsnící kroužek. Těsnění typu A umožňuje opakovanou demontáž; Předem potažený tmel typu S zabraňuje úniku.

     • Snadné uvolnění trubky: Kulaté uvolňovací tlačítko. Stiskněte pro odstranění hadičky bez poškození vnější stěny hadičky.

4. Seznam modelů a specifikací

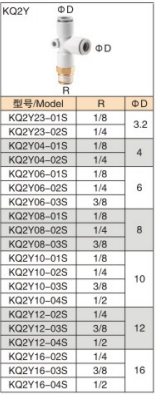

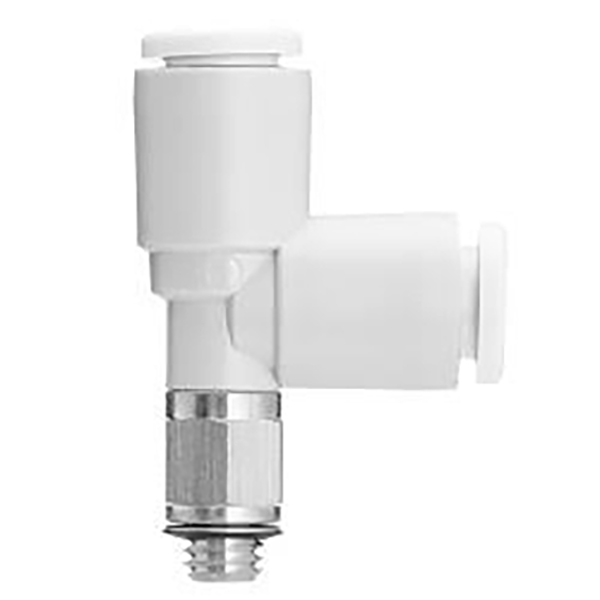

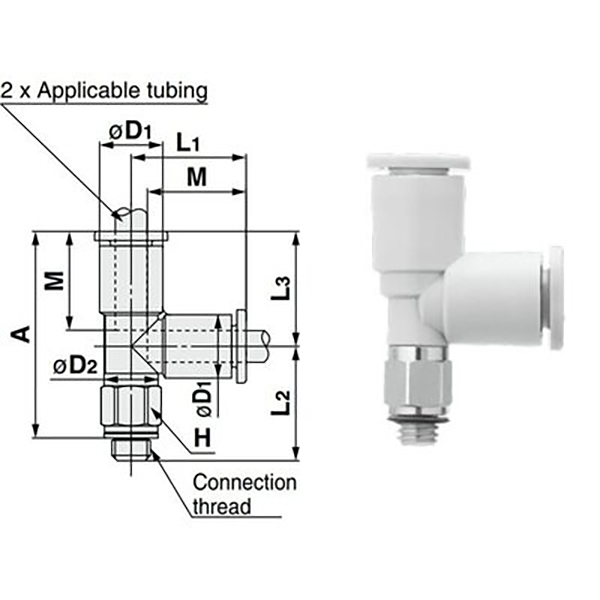

  4.1 metrický závit (M3/M5/M6)

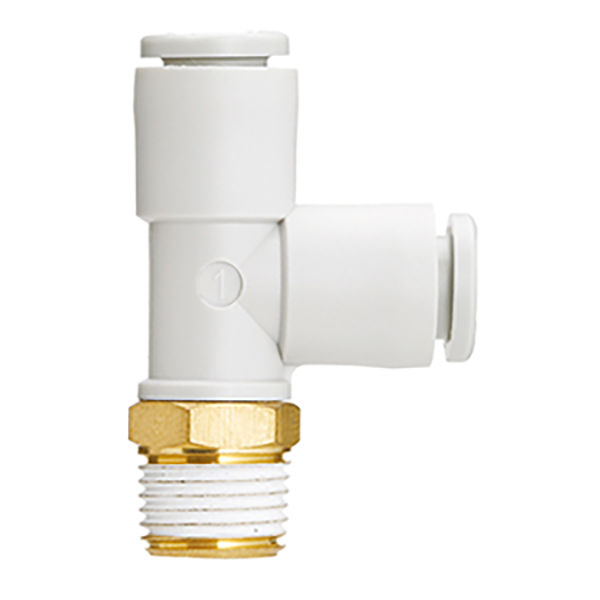

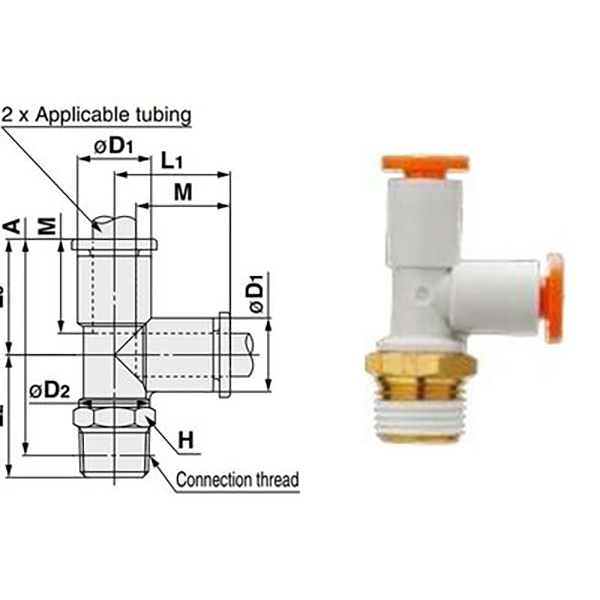

  4.2 Imperial trubkový závit (R1/8 ~ R1/2, průmyslový standard)

5. Všeobecné technické specifikace (standard řady KQ2)

6. Srovnání výběru: KQ2Y vs KQ2D vs KQ2T

7. Pokyny pro výběr a instalaci

  Průvodce výběrem

     • Odbočka od solenoidového ventilu / otvoru s vnějším závitem válce → KQ2Y (např. KQ2Y06-01AS)

     • Rozdělení 1 na 2 ve střední části potrubí, požadavek na nízkou hlučnost → KQ2D

     • Standardní pravoúhlé dělené, nákladově citlivý projekt → KQ2T

  Poznámky k instalaci

     • Uřízněte trubku naplocho bez otřepů. Zasuňte hadičku úplně, dokud neuslyšíte cvaknutí, aby nedošlo k úniku vzduchu.

     • Typ A (těsnění) lze opakovaně demontovat; Typ S (předem potažený tmel) potřebuje po demontáži opětovné utěsnění.

     • Pro vakuové aplikace zvolte typ A s těsněním NBR pro udržení stabilní úrovně vakua.

8. Typické aplikace

     • Výstupní větev solenoidového ventilu: KQ2Y06-01AS namontovaná na portu R1/8 5/2-cestného solenoidového ventilu pro napájení dvou vzduchových válců.

     • Synchronizované ovládání válce: KQ2Y08-02AS na hlavním závitovém portu R1/4 pro rozdělení na dvě trubky φ8 pro synchronní ovládání dvou válců.

     • Dovybavení vakuového okruhu: Odbočka z hlavního závitového portu vakuového generátoru k vakuovým přísavkám, snadná údržba a úpravy.
