Značka: SOLH by Richge Technology | KQ2W Prodloužené jednodotykové koleno typu L
 |
 |
 |

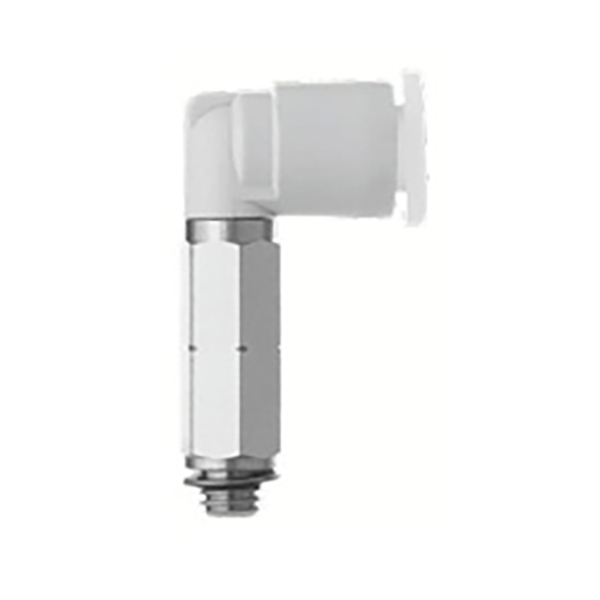

Řada KQ2W je prodloužené zasouvací koleno vřetene typu L v rámci rodiny pneumatických armatur SOLH KQ2. 90° pravoúhlá konstrukce. Jeden konec vnější závit (imperiální R kuželový závit / metrický M jemný závit), druhý konec pro vložení PU/PA pneumatické hadice. Série obsahuje také neredukující prodlouženou verzi KQ2Wxx-99, oba konce pro připojení trubek pro prodloužení potrubí a vyhnutí se překážkám.
Hlavní výhoda: Prodloužená konstrukce dříku řeší omezení místa instalace a mechanické interference. Struktura jedním dotykem, vkládání a vyjímání trubice bez použití nářadí. Plastové tělo + mosazná závitová část, anti-aging, kompatibilní s pneumatickými a vakuovými obvody. Náhrada přímého importu za řadu SMC KQ2W pro zahraniční projekty.
Formát: KQ2W □□ - □□S
KQ2W: Sériový kód pro prodloužené koleno typu L
□□: Vnější průměr trubky ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Přípona:01S02S/03S/04S: Imperial R vnější závit (1/8", 1/4", 3/8", 1/2")
M3GM5: Metrický vnější závit M3×0,5 / M5×0,8
-99: Neredukující prodloužená verze, oba konce trubkové spojení stejného průměru, bez závitu
|
Položka |
Parametr |
|
Materiál těla |
Technický plast PBT, vysoká odolnost proti nárazu |
|
Závitová sekce |
Mosaz s poniklováním pro ochranu proti korozi |
|
Materiál těsnění |
NBR nitrilkaučuk |
|
Kompatibilní hadice |
PU trubice, PA nylonová pneumatická trubka |
|
Pracovní tlak |
0~1,0MPa, použitelné pro vakuum |
|
Provozní teplota |
-20 ℃ ~ +60 ℃ |
|
Způsob připojení |
Push-in; stiskněte uvolňovací kroužek pro vložení nebo odpojení trubice |

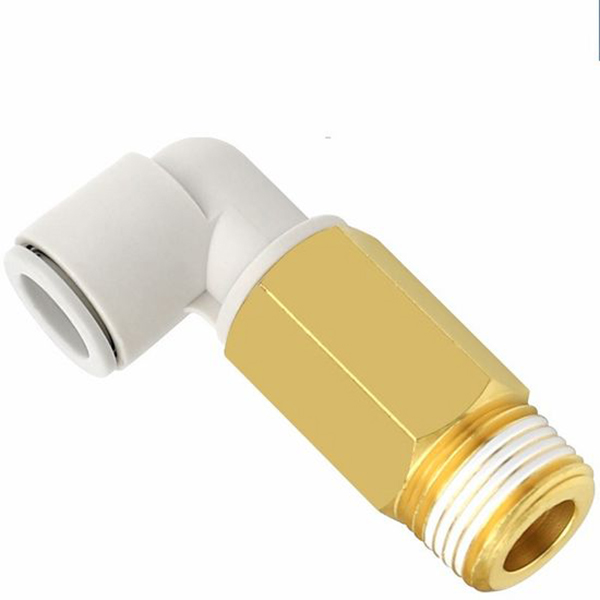

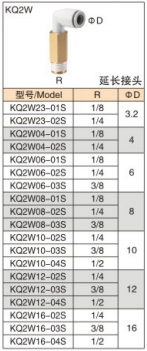

Verze 4.1 Imperial R závit (mosazný vnější závit)
|
Model |
Vnější závit R |
Trubka ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |
4.2 Verze s metrickým závitem M
|
Model |
Mužské vlákno |
Trubka ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |

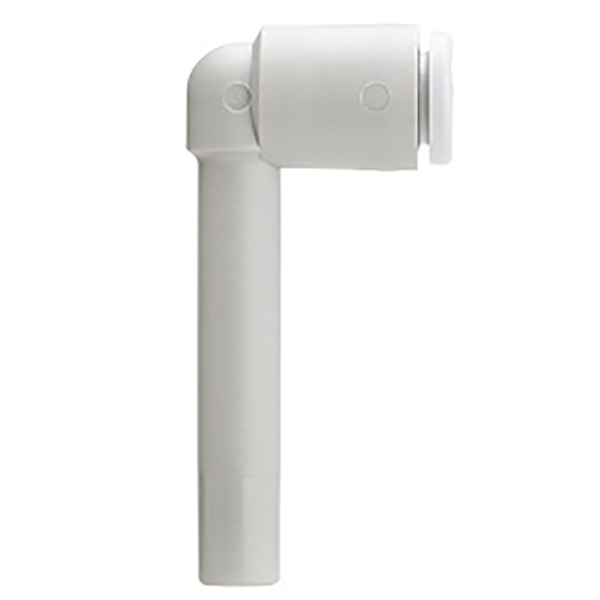

4.3 Neredukující rozšířená verze (trubka na trubku, bez závitu)
|
Model |
Port 1 ΦD |
Port 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Vyhněte se mechanickému rušení válců, vakuových generátorů a solenoidových ventilů; prodloužit a přesměrovat směr potrubí
• O 90° prodloužené vedení hadiček pro okruhy robotických vakuových přísavek v kompaktních automatizačních linkách
• Přímá náhrada za originální SMC KQ2W, náhrada importu pro snížení nákladů
• Uřízněte trubku svisle a naplocho, zcela zasuňte dolů, aby bylo zaručeno utěsnění.
• PTFE pásku lze navinout na závity; závity příliš neutahujte, aby nedošlo k prasknutí těla kování.
• Vyjmutí trubice: stiskněte bílý uvolňovací kroužek a současně vytáhněte trubici směrem ven.
